Napoleon Vector Series Installation Manual

W415-2034 / A / 10.18.19
96
FR

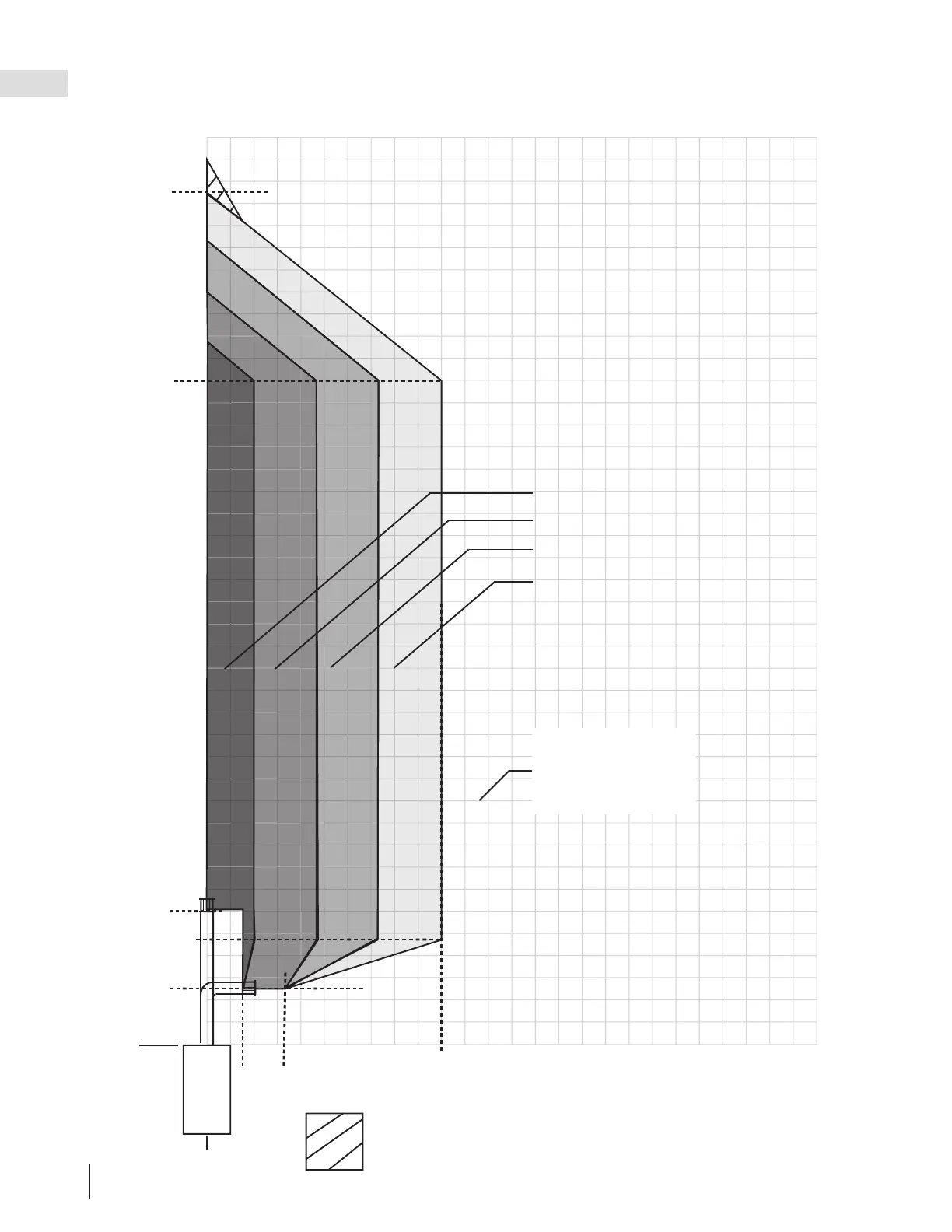

exigences d'évacuation - propane
3.5 toutes terminaisons (propane) LV38-1
(PROPANE SEULEMENT)
Base du
collet d’ air
Zone de coude 1
Zone de coude 1 à 2
Zone de coude 1 à 3
Zone de coude 1 à 4
V+H ≤ 40 pi. H ≤ 10 pi.
(Pour les courses horizontales lon-
gueurs, un terminaison mécanique
est requis).
V + H sont mesurés du centre à partir
du centre centre des coudes
d’évents. Les coudes sont considérés
comme 90º.
Deux coudes de 45º = Une coude de
90º.
Pour les configurations avec zéro
coude, V est un minimum de 6 pi à un
maximum de 40 pi.
Seulement terminaison verticale.
Aucun terminaison horizontale permis.
0’
0’
10’
10’
15’
15’
20’
25’
20’
30’
40’
5’
3 1/4’
(40”)
1 1/2’
(18”)
2 1/2’
(30”)
38 1/2’
(462”)
5’
H
V
6’
(72”)
4 3/4’
(57”)
Référez aux instructions
de GPV/PVA spécifique
à votre appareil pour
d’autres configurations
d’évacuation.
