W415-2034 / A / 10.18.19
130
FR
fi nitions

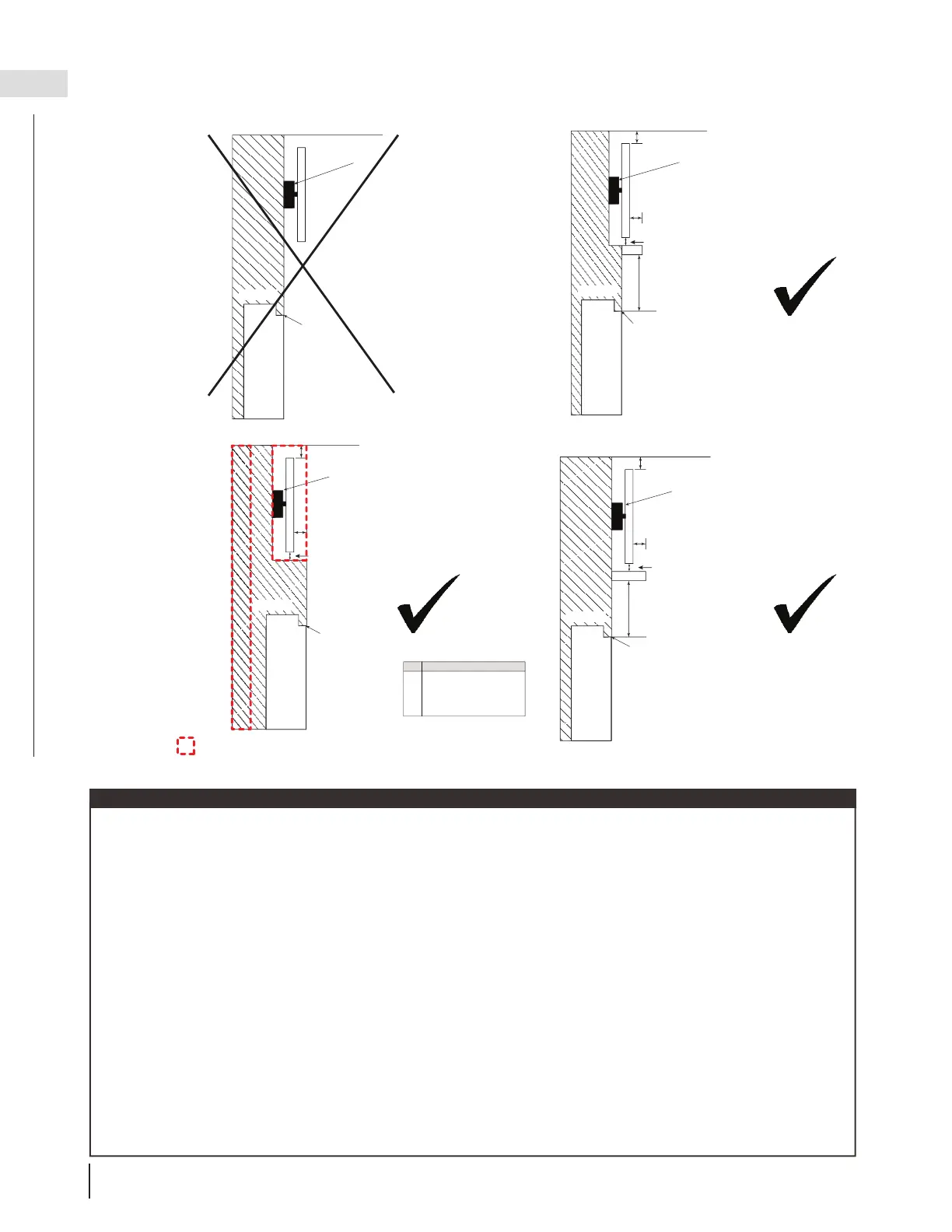

11.5 restrictions pour monter un téléviseur (sans DHC
MD
)
6” min.
A
2,5” min.
2” min. (3” max. recommendée)
6” min.
A
2,5” min.
6” min.
2,5” min.
Consultez la section
« dégagements minimal
au manteau combustible »
(manuel d’installation).
Enceinte
Enceinte
Enceinte
Support du téléviseur
Installation affleurant avec un manteau
Installation partiellement enchâssées avec un
manteau
Installation enchâssées avec une saillie
Haut de la bride de
finition (ouverture de
l’appareil)
2” min. (3” max. recommendée)
2” min. (3” max. recommendée)
Enceinte
Installation affleurant sans un manteau
Support du téléviseur
Support du téléviseur
Support du
téléviseur
Haut de la
bride de
finition
(ouverture de
l’appareil)
Haut de la bride de
finition (ouverture de
l’appareil)
Haut de la bride de
finition (ouverture de
l’appareil)
Appareil
Appareil
Appareil
Appareil
Le volume d’air doit être ajouté à l’enceinte pour
accueillir l’espace encastré.
• Il s’agit des dégagements minimaux recommandés; ceux-ci sont fournis de bonne foi et ne constituent pas
une garantie de conformité aux températures de fonctionnement maximales autorisées par le fabricant du
téléviseur. Conformez-vous toujours aux exigences du fabricant du téléviseur.
• Les températures du téléviseur doivent être validées au moment de l’installation, car les
caractéristiques de débit d’air dans la pièce peuvent varier et les températures de fonctionnement
maximales acceptables peuvent varier d’un appareil à l’autre. Le téléviseur ne peut pas être utilisé lorsque
sa température dépasse les températures de fonctionnement maximales autorisées par le fabricant (voir les
caractéristiques techniques du fabricant du téléviseur).
• La hauteur de la profondeur du manteau doivent être conformes aux exigences de dégagements du manteau
précisées dans ce manuel, consultez la section « dégagements minimal au manteau combustible » dans le
manuel d’installation.
• La dimension « A » représente l’écart entre le haut de la bride de fi nition et le bas du téléviseur, à partir du
haut de l’ouverture du foyer.
• Les températures du téléviseur peuvent être encore réduites en augmentant la distance horizontale entre
l’avant du téléviseur et le bord avant du manteau, ou alors en augmentant la dimension « A ». Toutefois,
l’augmentation de l’écart entre le haut du manteau et le bas du téléviseur au-delà de la valeur maximale
recommandée entraîne généralement des températures plus élevées. Le dégagement minimale entre le
manteau et le bas du téléviseur doit être maintenu pour permettre la circulation de l’air.
