encadrement approximatif - avant l’installation de l’appareil
FR

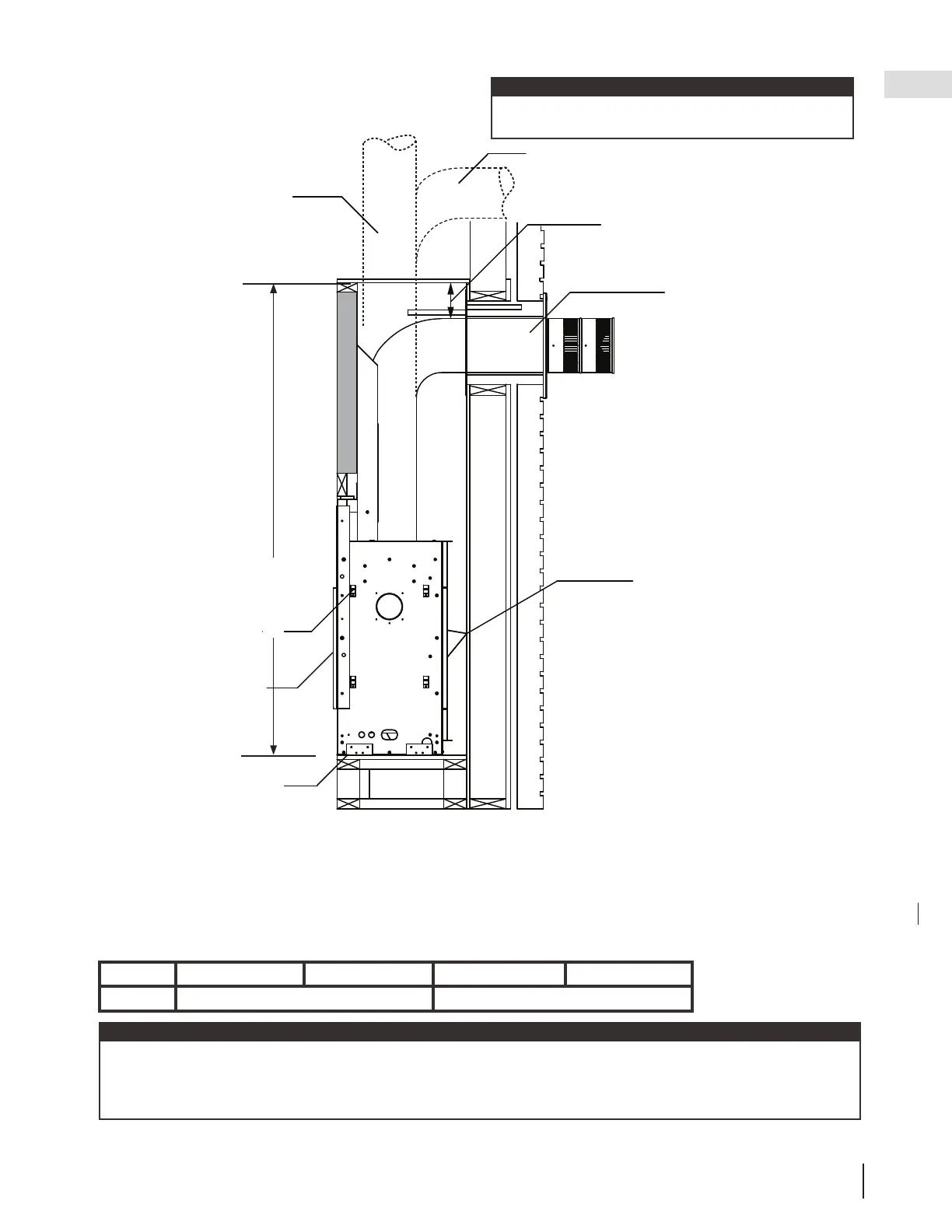

4.1.1 dégagements minimaux de l’enceinte
un seul côté
3” [76mm] haut (dehors
l’enceinte)
2” [51mm] côtés /
bas (dehors l’enceinte)
0“ aux fi nitions non
combustibles telles que
la brique et la pierre
6” [152mm] minimum
(dedans l’enceinte)
0” pour retourner les impasses
0” vers le bas de
l’appareil
0” aux contraintes
latérales
En passant par un plafond,
utilisez l’intercalaire coupe-feu
W500-0028 (non fourni)
Lorsque vous passez
par un mur, utilisez
l’espaceur coupe-feu
W615-0162 (fourni
avec l’ensemble de
l’espaceur coupe-feu)
1” [25mm] minimum tous
les côtés pour les sections
d’évacuation verticale.
Les composants ombrés (encadrement de fi nition)
doivent être des matériaux incombustibles.
note:
1/2” Bride de fi nition
L
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis
un enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combus-
tibles.
dégagements minimum
Ref LV38 LV50-2 LV62 LV74
L
73” (185.4cm) 91” (231.1cm)
3” [76mm] (minimum chaque côtés pour les
sections d’évacuation horizontale) dehors de
l’enceinte.
Sections d’évents horizontales: Un dégagement minimum aux matériaux combustibles de 3” (76mm) au-
dessus hors de l’enceinte et 2” (51mm) sur les côtés at au-dessous hors de l’enceinte toute autour du conduit
d’évacuation sur toutes les courses horizontales. Les sections d’évacuation horizontales dans les enceintes doit
maintenir un dégagement minimaux de 6” (152mm) au-dessus du conduit d’évacuation.
Sections d’évents verticales: Le premièr 30” (76,2cm) du conduit d’évacuation est protégé. Une dégagement
de 1” (25mm) à l’écran est requis.
