W415-2034 / A / 10.18.19
102
FR

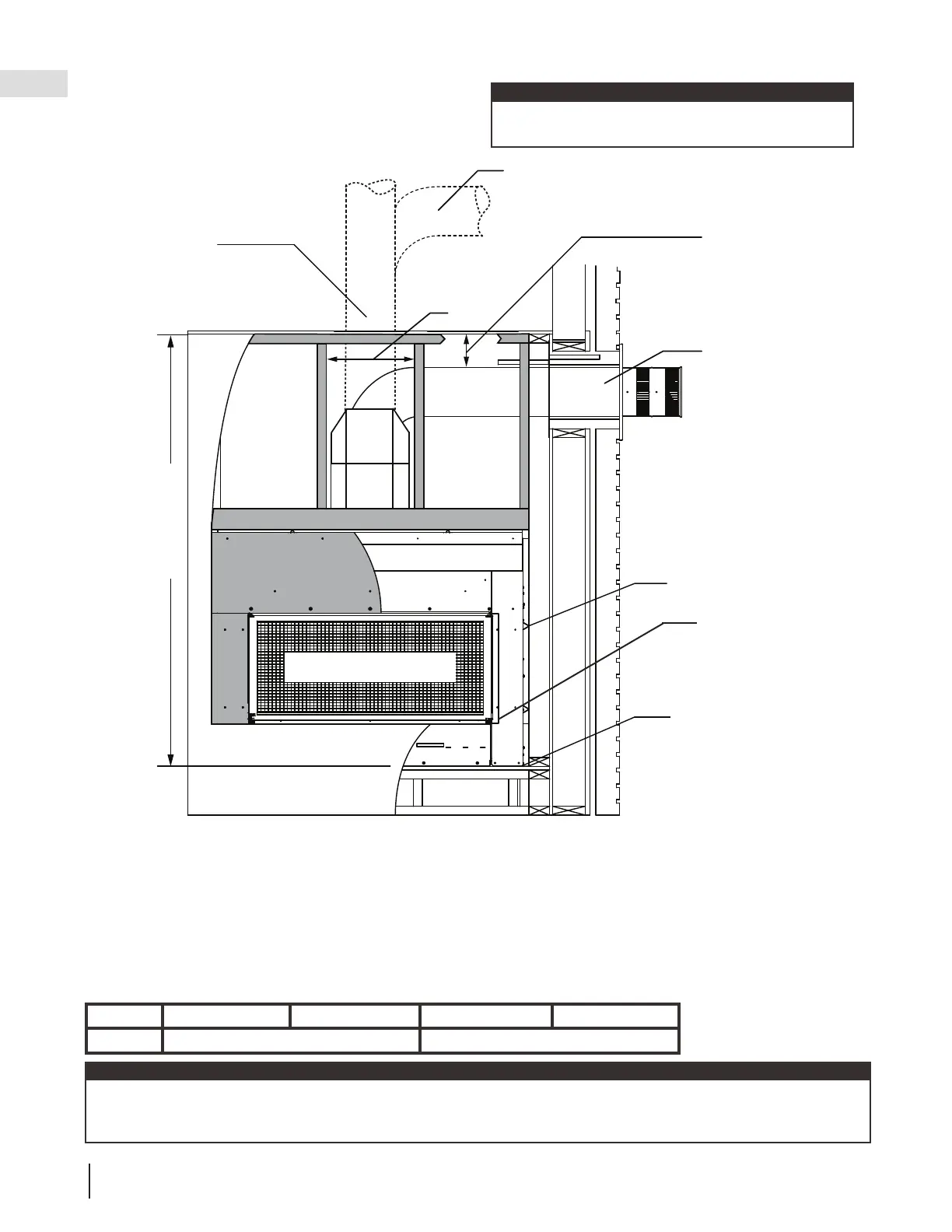

encadrement approximatif - avant l’installation de l’appareil
Voir à travers
Les composants ombragés doivent être des
matériaux incombustibles.
note:
3” [76mm] haut
2” [51mm] côtés /
bas (dehors de
l’enceinte)
0” à non-
Finition combustible
comme la brique et la
pierre
6” [152mm] minimum
(dedans l’enceinte)
0” aux contraintes
latérales
0” à la base de
l’appareil
En passant par
un plafond, utiliser
l’espaceur coupe-
feu W500-0028
(non fourni)
Lorsque vous passez
par un mur, utilisez
l’espaceur coupe-feu
W615-0162 (fourni
avec l’ensemble de
l’espaceur coupe-feu
W010-4178)
1/2” Bride de fi nition
ECRAN DE PROTECTION
dégagements minimum
Ref LV38 LV50-2 LV62 LV74
L
73” (185.4cm) 91” (231.1cm)
L
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combustibles.
1” [25mm] minimum tous
les côtés pour les sections
d’évacuation verticale.
2” [51mm] minimum tous
les côtés pour les sections
d’évacuation horizontale.
3” [76mm] (minimum chaque côté pour les section
d’évacuation horizontale) dehors de l’enceinte.
Sections d’évents horizontales: Un dégagement minimum aux matériaux combustibles de 3” (76mm) au-dessus
hors de l’enceinte et 2” (51mm) sur les côtés at au-dessous hors de l’enceinte toute autour du conduit d’évacuation
sur toutes les courses horizontales. Les sections d’évacuation horizontales dans les enceintes doit maintenir un
dégagement minimaux de 6” (152mm) au-dessus du conduit d’évacuation.
Sections d’évents verticales: Un dégagement minimum aux matériaux combustibles de 1” (25mm) est requis
toute autour du conduit d’évacuation sur toutes les courses verticales à l’exception des dégagements à l’intérieur
de l’enceinte de l’appareil. Les courses d’évacuation verticales dans les enceintes requis un dégagement minimum
de 1” (25mm) autour du conduit d’évacuation.
14”
(35,6cm)
min.
