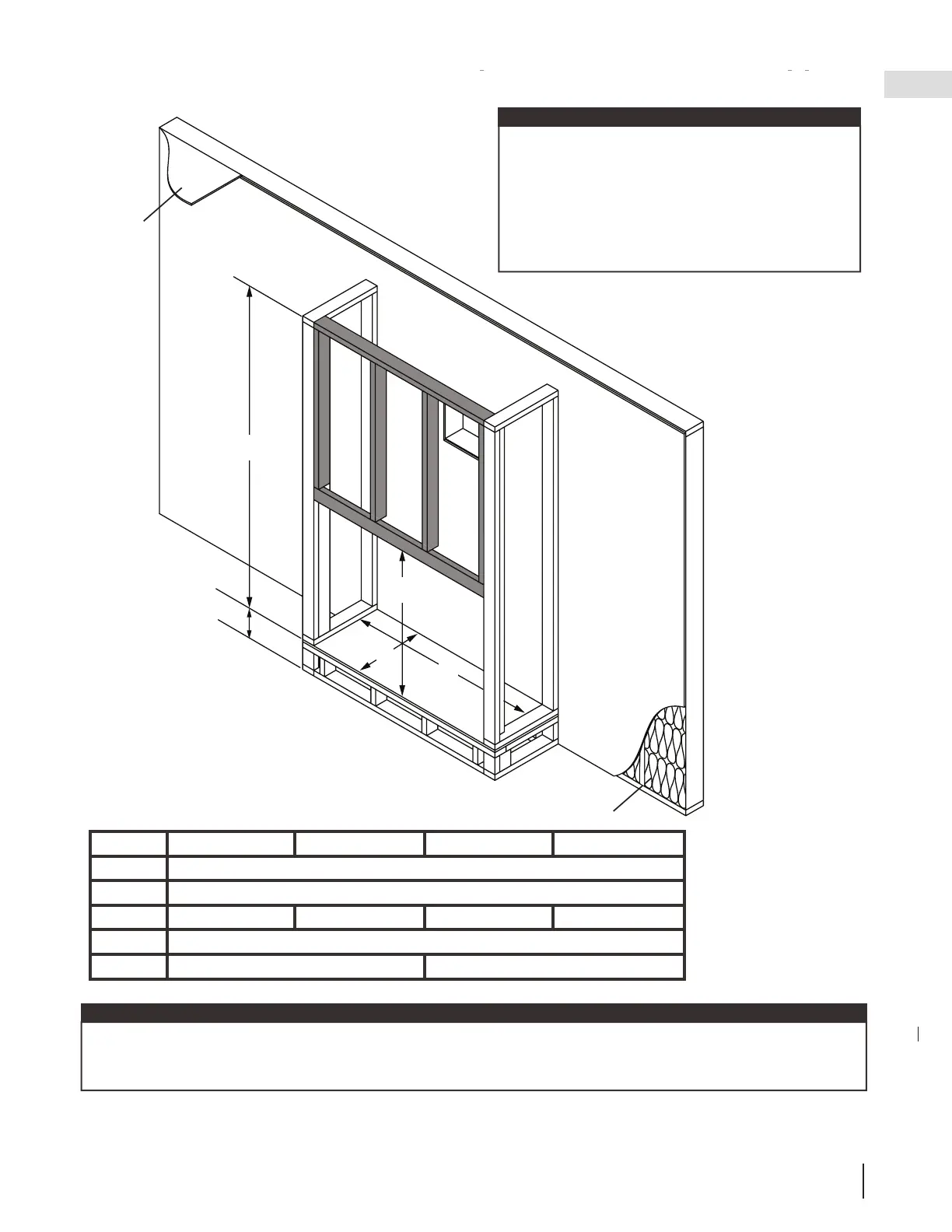

encadrement fi ni - après l'installation de l'appareil
FR
Cloison
sèche
Isolation
K
E
F
J
L
Chasse d’un seul côté
Réf LV38-1 LV50-2 LV62 LV74
K
39 15/16” (101.4cm)
E
20 1/8” (51.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optionnel - L’appareil ne doit pas être élevé au-dessus du plancher.
L
73” (185.4cm) 91” (231.1cm)
Les composants ombrés (encadrement de fi nition)
doivent être des matériaux incombustibles.
Les composants ombragés (cadrage de fi nition)
doivent être installés après que l’appareil a été
placé dans sa position fi nale et que l’évacuation a
été connectée.
note:
10.0 encadrement fi ni - après l’installation de l’appareil
10.1 encadrement avec des matériaux incombustibles
Plafond
cadrage minimum
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combustibles.
