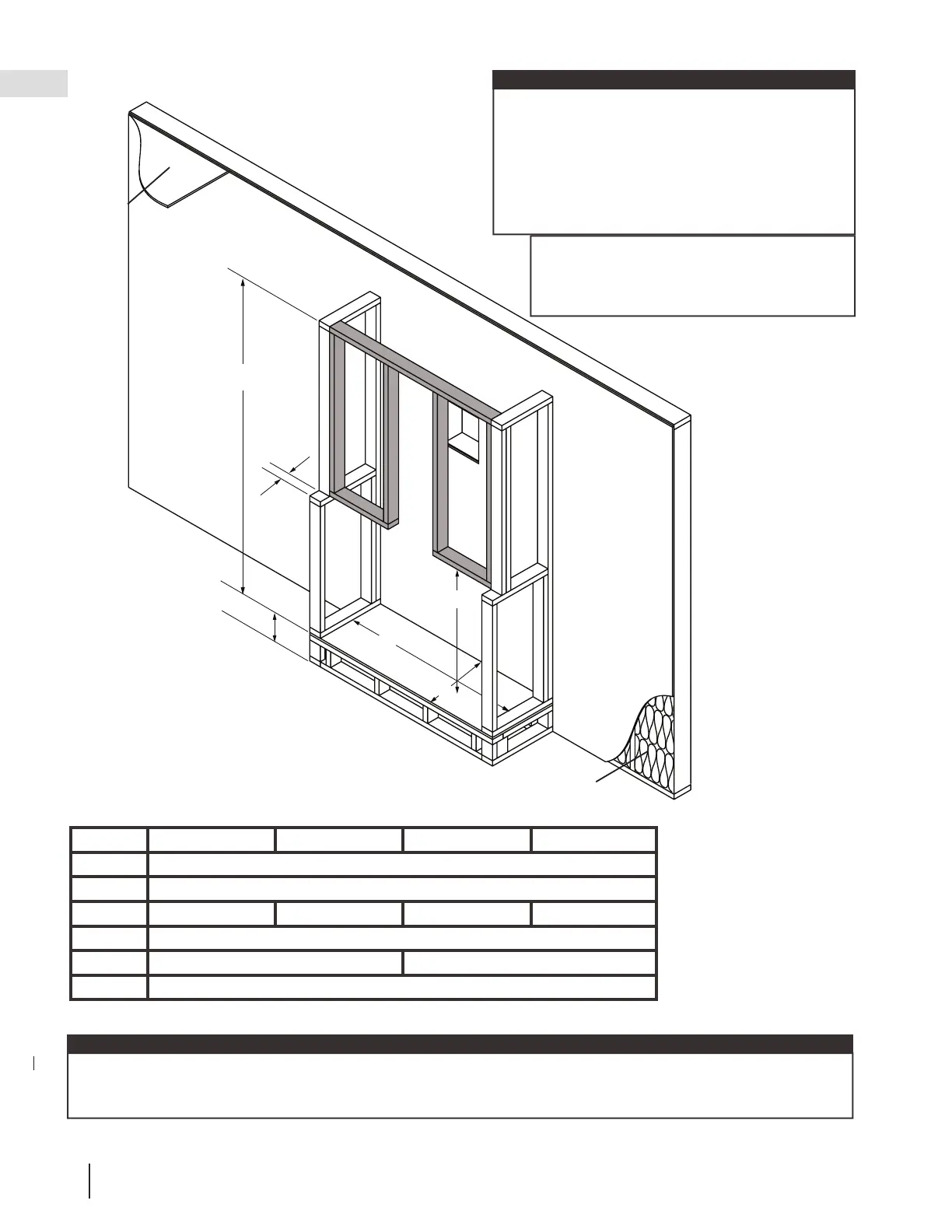

encadrement fi ni - après l'installation de l'appareil
Recouvert d’un seul côté
Réf LV38-1 LV50-2 LV62 LV74
K
39 15/16” (101.4cm)
E
20 1/8” (51.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optionnel - L’appareil ne doit pas être élevé au-dessus du plancher.
L
73” (185.4cm) 91” (231.1cm)
M*
3” (76mm)
* On ne peut augmenter que 4 “max en construisant une saillie.
Les composants ombrés (encadrement de fi nition)
doivent être des matériaux incombustibles.
Les composants ombragés (cadrage de fi nition)
doivent être installés après que l’appareil a été
placé dans sa position fi nale et que l’évacuation a
été connectée.
note:
Plafond
Isolation
Cloison
sèche
K
E
F
J
L
M*
Cadrage minimum
Cette confi guration nécessite également une
zone d’évidement pour utiliser un revêtement
incombustible en raison de la proximité im-
médiate de l’évent.
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combustibles.
