Napoleon Vector Series Installation Manual

W415-2034 / A / 10.18.19
123
encadrement fi ni - après l'installation de l'appareil
FR
Voir à travers
Réf LV38-1 LV50-2 LV62 LV74
K
39 15/16” (101.4cm)
E
16 3/16” (41.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optionnel - L’appareil ne doit pas être élevé au-dessus du plancher.
L
73” (185.4cm) 91” (231.1cm)
Les composants ombrés (encadrement de fi nition)
doivent être des matériaux incombustibles.
Les composants ombragés (cadrage de fi nition)
doivent être installés après que l’appareil a été
placé dans sa position fi nale et que l’évacuation a
été connectée.
note:
Cloison
sèche
Isolation
Plafond
K
E
F
J
L

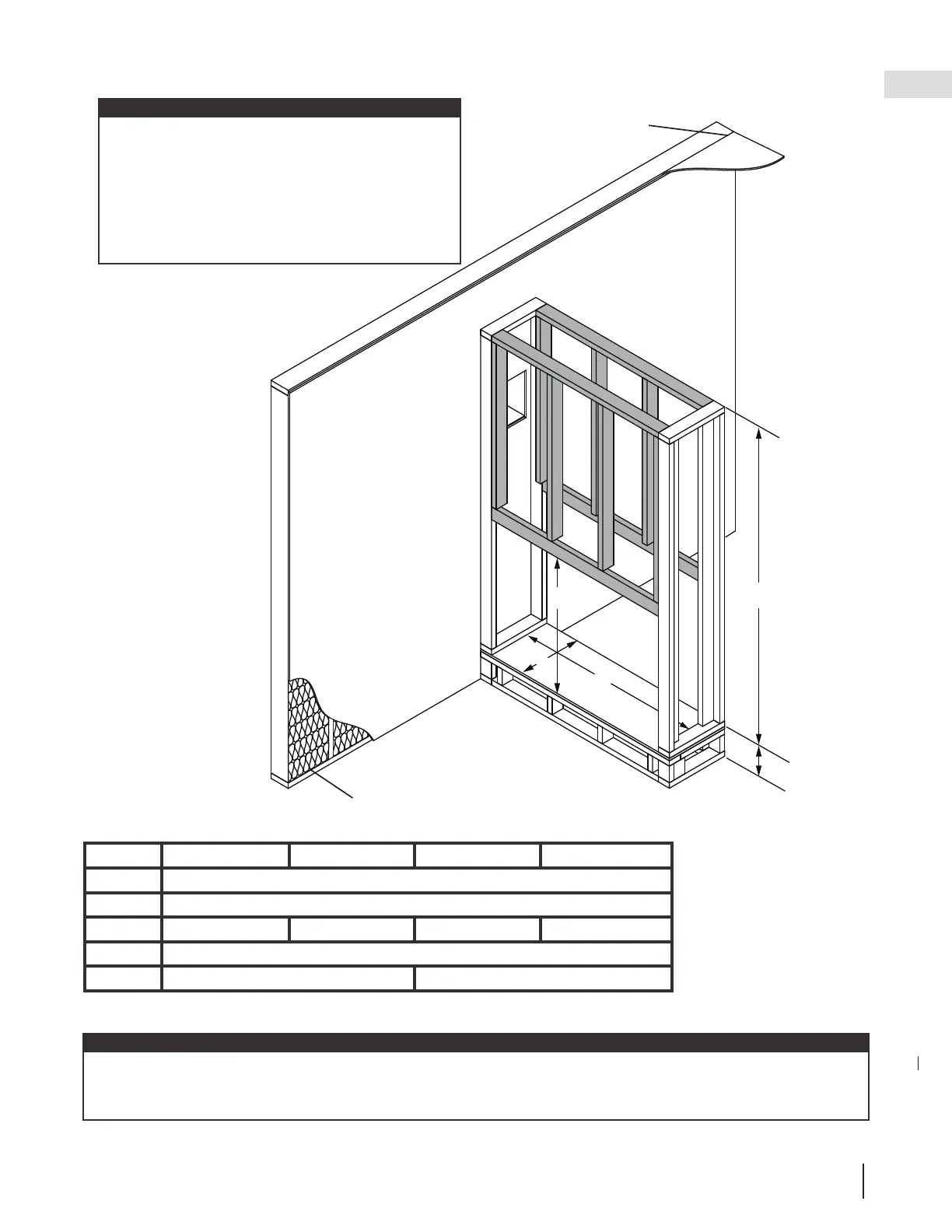

Cadrage minimum
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combustibles.

Napoleon Vector Series Specifications

General

Vent Type	Direct Vent
Burner Material	Stainless Steel
Weight	Varies by model
Model	Vector Series
Fuel Type	Natural Gas or Propane
Viewing Area	Varies by model
Glass Type	Ceramic
Ignition System	Electronic Ignition
Dimensions	Varies by model
Warranty	Limited Lifetime Warranty
Remote Control	Standard (eFIRE remote)
