W415-2034 / A / 10.18.19
100
FR
encadrement approximatif - avant l’installation de l’appareil
o not
ut objects in
ront o
the
liance
minimum distance of 4 feet
LV38-1 LV50-2 LV62 LV74
*E
20 1/8” (51.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
G
63 3/4” (162cm) 72 1/4” (183.5cm) 80 11/16” (205cm) 89 1/4” (226.6cm )
H
18 3/16” (46.2cm)
I
90 3/16” (229cm) 102 3/16” (259.5cm) 114 1/8” (289.9cm) 126 1/8” (320.4cm)

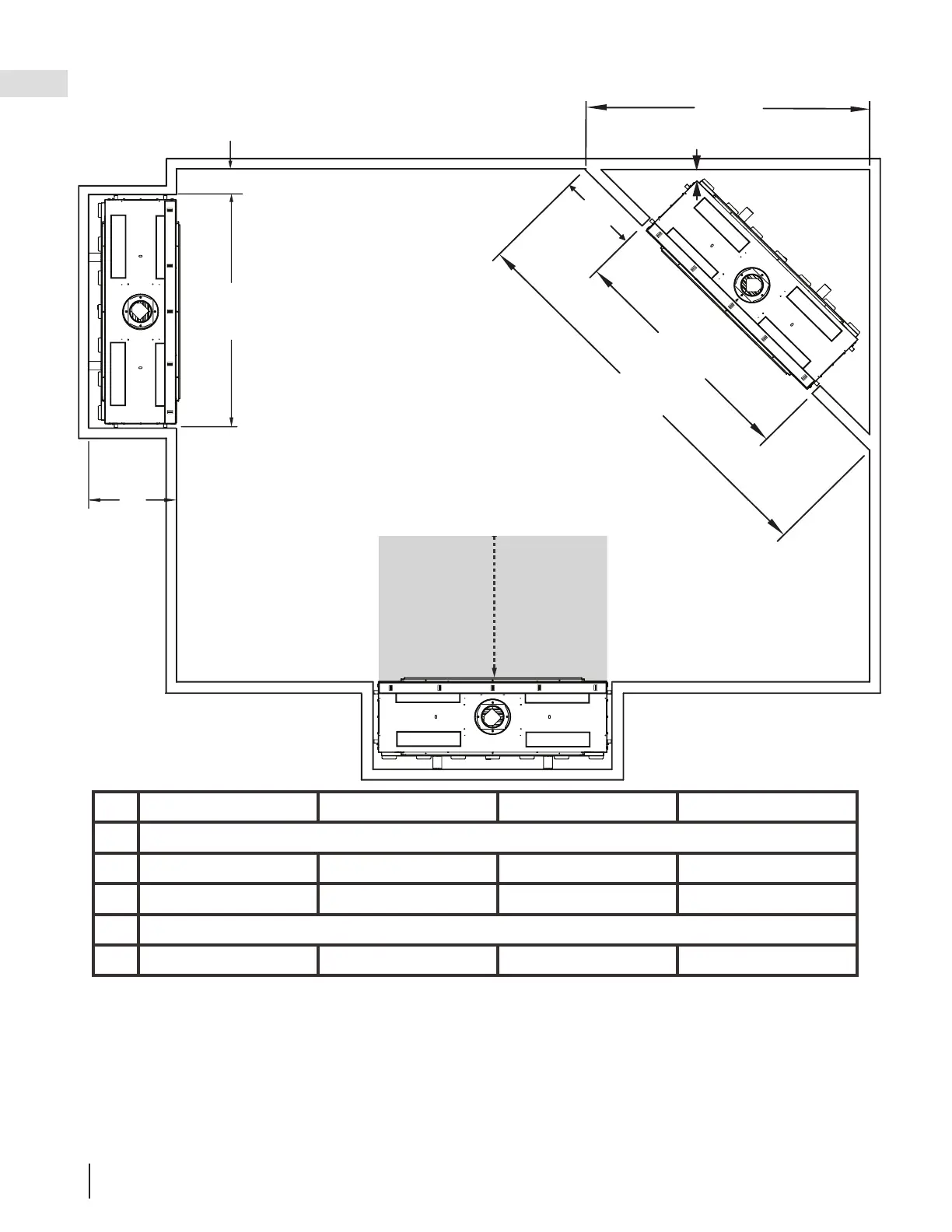

4.1 dimensions minimales de l’encadrement
F
G
F
H
I
*E
Ne placez pas d’objets devant
l’appareil (distance minimale de 48 po
[121,9cm]).
1” (2.54cm) min.
Sections d’évents horizontales: Un dégagement minimum aux matériaux combustibles de 3” (76mm) au-
dessus hors de l’enceinte et 2” (51mm) sur les côtés at au-dessous hors de l’enceinte toute autour du conduit
d’évacuation sur toutes les courses horizontales. Les sections d’évacuation horizontales dans les enceintes doit
maintenir un dégagement minimaux de 6” (152mm) au-dessus du conduit d’évacuation.
Sections d’évents verticales: Un dégagement minimum aux matériaux combustibles de 1” (25mm) est requis
toute autour du conduit d’évacuation sur toutes les courses verticales à l’exception des dégagements à l’intérieur
de l’enceinte de l’appareil. Les courses d’évacuation verticales dans les enceintes requis un dégagement minimum
de 1” (25mm) autour du conduit d’évacuation.
*Modèle d’un seul côté illustré.
6” (15.2cm) min.
