installation d'évacuation
FR

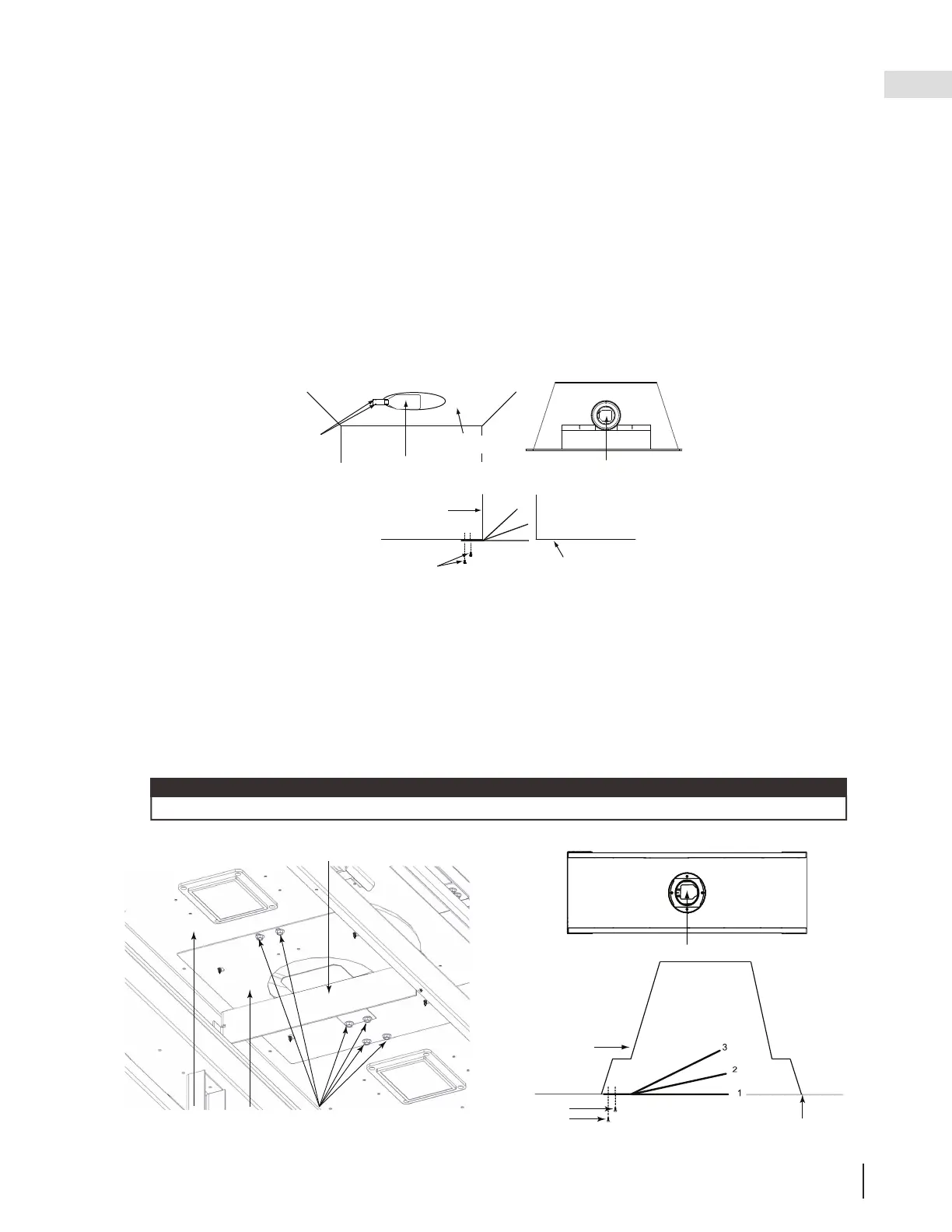

A. Fixez restricteur de 5” à la plaque de montage à l’aide de les 2 vis (fournies).
B. Enlevez le défl ecteur en retirant 1 vis du foyer. Misez le vis et le défl ecteur du côté.
C. Alignez les trous de dégagements de la plaque de montage (4) au-dessus des vis saillant dedans le
chambre de combustion. Pour faciliter l’accès, assurez-vous que le restricteur et la plaque de montage
sont installées avec les vis installées à l’Étape A orientées vers le haut (vers le collet d’évacuation).
D. Installez 4 vis autoperceuses (fournies) (2 par côté).
E. Réinstallez le défl ecteur utilisant un vis enlever dans l’étape B.
note:
Pour faciliter l’installation, la plaque de montage est conçu avec 2 trous fi xés et 2 trous slottés.
VIS DE MONTAGE
PLAQUE DE
MONTAGE
DÉFLECTEUR
RESTRICTEUR DE 5”
VUE DE SOMMET
1. RESTRICTION OPTIMALE
2. RESTRICTION MODÉRER
3. RESTRICTION MINIMAL
COLLET D’ÉVACUATION
DESSUS DU
FOYER
VIS MÉTALLIQUES
DE #8 X 1/2 À TÊTE
HEXAGONALE
DESSUS DU
FOYER
Certaines confi gurations d’évacuation verticales peuvent avoir une fl amme très active. Si cette apparence n’est
pas désirée, la sortie du conduit d’évacuation peut être réduite en utilisant une plaque de restriction approuvée
par Wolf Steel. Cet ensemble n’est pas recommandé pour les courses verticales courtes.
Selon l’année et le modèle de votre appareil, il se peut que celui-ci ne soit pas muni de trous de fi xation.
5.5 renstreignants d’évents verticaux
5.5.1 LV38-1 / LV50-2
5.5.2 LV62 / LV74
A. Si l’appareil est muni de trous de fi xation, retirez les vis du haut de la chambre de combustion, alignez la
plaque de restriction comme illustré, puis fi xer.
B. Si l’appareil n’est pas muni de trous de fi xation, alignez la plaque de restriction comme illustré, puis fi xez-la
à l’aide des deux vis (fournis).
C. Assurez-vous que la plaque puisse pivoter vers le haut dans la sortie de l’évacuation au niveau de la fente.
D. Selon la degré de restriction recherché, la plaque de restriction peut demeurer à plat pour une restriction
optimale, ou être pliée vers la haut à des degrés de restriction différents.
1. Restriction optimale
2. Restriction modérer
3. Restriction minimal
Le col d’évacuation
Restriction
Vis muni
L’haut de la chambre de
combustion
Vue au sommet
Restriction
L’haut de la chambre de
combustion
Vis métallique de #8x½ à
tête hexagonale
