W415-2034 / A / 10.18.19
136
FR
fi nitions

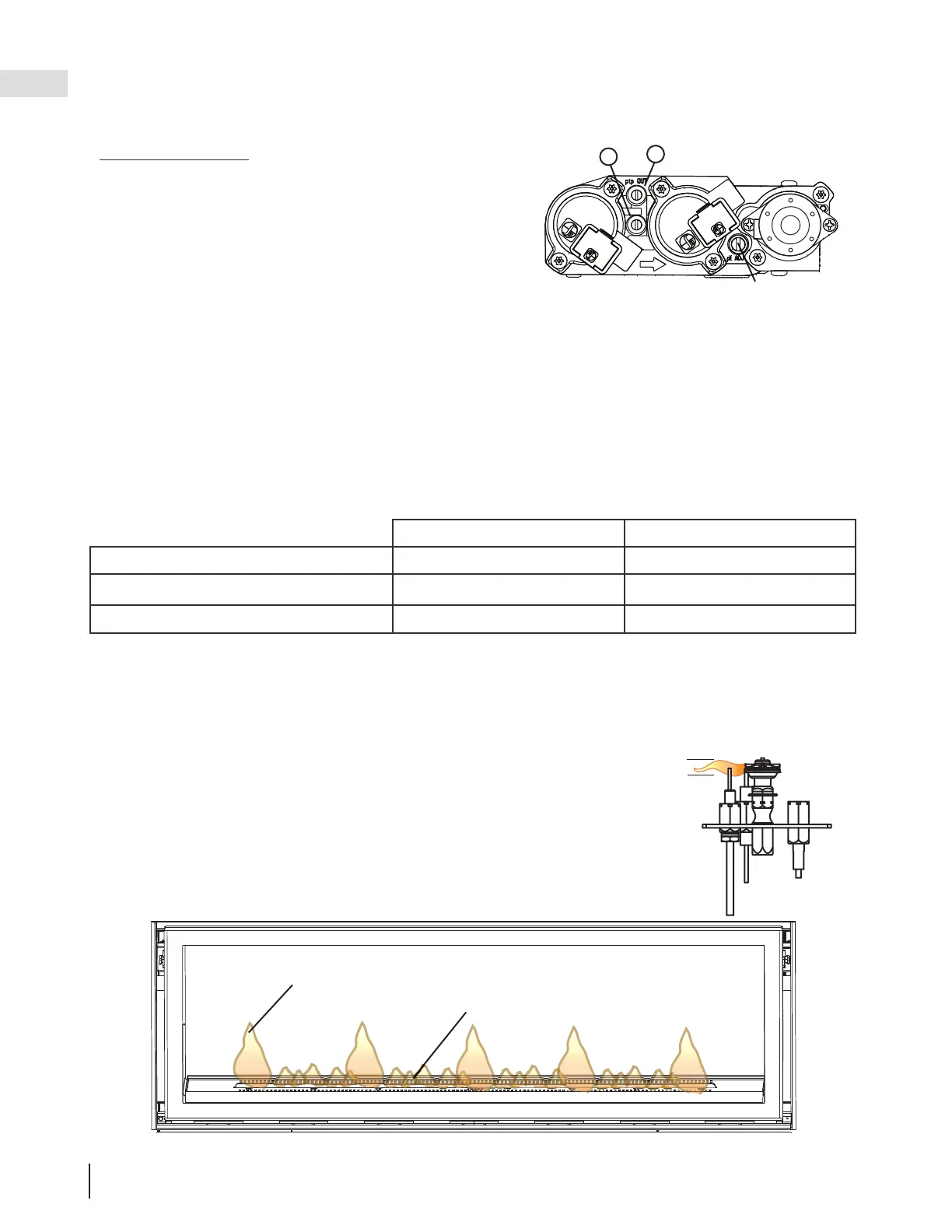

12.3 réglage de la veilleuse
12.4 caractéristiques de la fl amme
3/8” - 1/2”
(9.5mm - 12.7mm)
La flamme doit envelopper
la sonde de flamme de
3/8" à 1/2"
(9.5mm - 12.7mm)
Il est important d’effectuer périodiquement une
inspection visuelle de la flamme de la veilleuse et du
brûleur. Comparez-les à ces illustrations. Si des
flammes paraissent anormales, contactez un
technicien de service.
Ajustez la vis de la veilleuse pour obtenir une fl amme de taille normale. Tournez vers la droite pour réduire
l’apport de gaz.
Vérifi ez la pression:
Pour vérifi er la pression d’arrivée, tournez la vis (A) vers la gauche
deux à trois tours puis emboîtez le tube du manomètre sur la pointe
d’essai. Le manomètre doit indiquer la pression comme décrit
sur le diagramme ci-dessous. Vérifi er la pression avec brûleur
principal sur « HI ».
La vérifi cation de la pression de sortie s’effectue comme ci-
dessus en utilisant la vis (B). Le manomètre doit indiquer la
pression comme décrit sur le diagramme ci-dessous. Vérifi er la
pression avec le brûleur principale sur « HI ».
Après avoir pris la lecture des pressions, assurez-vous de tourner fermement les vis vers la droite
pour sceller. Ne serrez pas trop fort.
Vérifi ez pour des fuites en appliquant une solution d’eau savonneuse.
Avant d’effectuer le réglage de la veilleuse, assurez-vous que l’assemblage de la veilleuse n’a pas été
peint. S’il y a des traces de peinture ou de surpulvérisation, enlevez-les de l’assemblage de la veilleuse
ou remplacez-le. Une toile d’émeri ou un tampon récurage (comme Scotch-Brite
™)
peut être utilisé pour
enlever la peinture sur la hotte de la veilleuse, sur l’électrode et sur la capteur de fl amme.
INSERT PILOT ASSEMBLY
A
B
VIS DE LA VEILLEUSE
Gaz Naturel Propane
Min. Pression d’alimentation en gaz d’admission
4.5" w.c. (11mb) 11" w.c. (27mb)
Max. Pression d’alimentation en gaz d’admission
*13" w.c. (32mb) 13” w.c. (32mb)
Pression du collecteur (dans les conditions de fl ux)
3.5” w.c. (9mb) 10” w.c. (25mb)
* Pression d’entrée maximale ne dépassant pas 13 “
De pointe
Vallée
LV50-2 Illustré
Si les plateaux de composants décoratif ne sont pas requis,
enlevez-les et les braises vitrifi ées pour la meilleure apparence
du LED et de la fl amme.
