W415-2034 / A / 10.18.19
124
FR

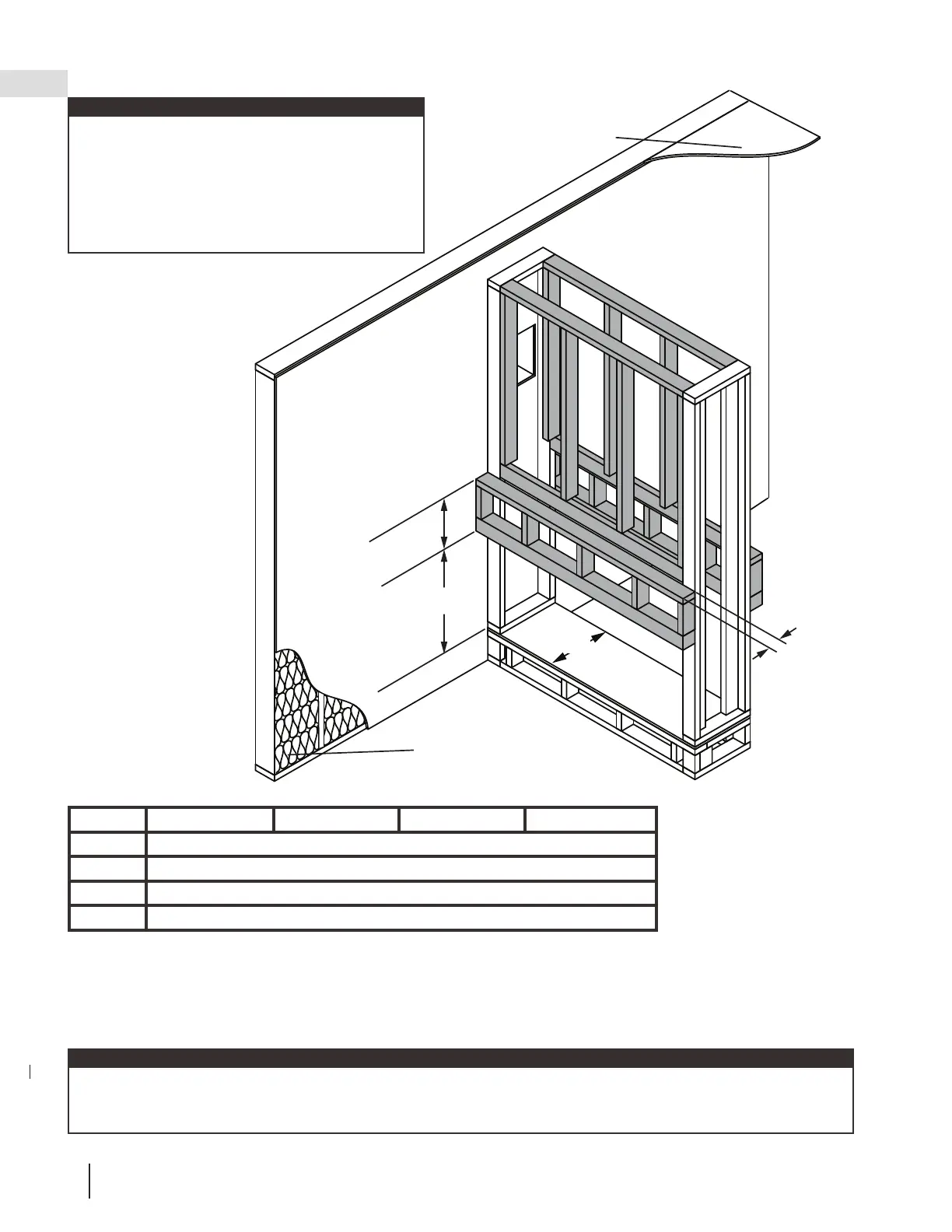

encadrement fi ni - après l'installation de l'appareil
Réf LV38-1 LV50-2 LV62 LV74
E
16 3/16” (41.1cm)
N* / **
14 1/4” (36.2cm)
O*
25 11/16 (65.2cm)
P*
4” (10.1cm) Max
Voir à travers encastré
* Le matériau de fi nition doit être pris en considération avec la saillie (c’est-à-dire P comprend le matériau
d’encadrement et de fi nition). Si vous le souhaitez, les protubérances latérales et inférieures peuvent être faites avec 4
“(10,1 cm) Max.
** C’est une dimension recommandée lors du montage des objets sensitive à la chaleur au-dessus de l’appareil, con-
sulter les sections « fi nitions » et « dégagements minimaux de la tablette combustible » particulièrement lorsque vous
monter les objets électronique. Sinon, il peut être aussi minime que les permis de construction.
cadrage minimum
Les composants ombrés (encadrement de fi nition)
doivent être des matériaux incombustibles.
Les composants ombragés (cadrage de fi nition)
doivent être installés après que l’appareil a été
placé dans sa position fi nale et que l’évacuation a
été connectée.
note:
Cloison sèche
Plafond
Isolation
N
E
O
P*
note:
La séries LV requis un minimum hauteur d’enceinte/plafond, comme illustré (dimension L), mesuré du bas de
l’appareil. Pour les exigences de températures, cet espace doit être dégager. Certains confi gurations qui requis un
enceinte plus large pour fournir les dégagements minimaux entre les conduits d’évacuation et les combustibles.
