W415-2034 / A / 10.18.19
103

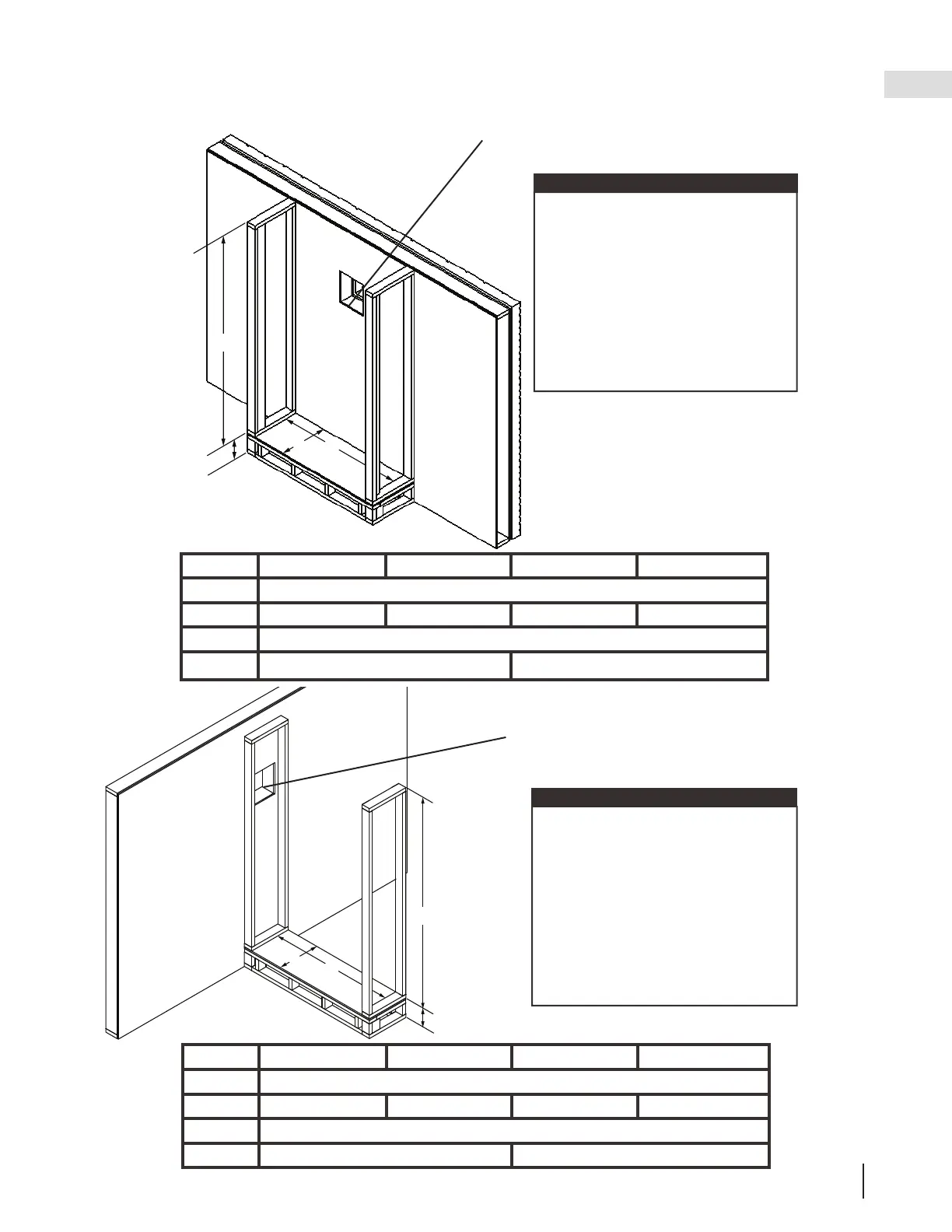

encadrement approximatif - avant l’installation de l’appareil
FR
un seul côté
voir à travers
Avant d’encadrer votre appareil, déterminez les exigences de ventilation avant de décider de l’emplacement fi nal
de l’appareil. Après un encadrement brut, placez l’appareil dans sa position fi nale.
Réf LV38-1 LV50-2 LV62 LV74
E
16 3/16” (41.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optionnel - L’appareil ne doit pas être élevé au-dessus du plancher.
*L
73” (185.4cm) 91” (231.1cm)
Réf LV38-1 LV50-2 LV62 LV74
E
20 1/8” (51.1cm)
F
53 13/16” (136.7cm) 65 13/16” (167.2cm) 77 13/16” (197.6cm) 89 13/16” (228.1cm)
J
Optionnel - L’appareil ne doit pas être élevé au-dessus du plancher.
L
73” (185.4cm) 91” (231.1cm)
E
J
F
E
F
J
Avant d’encadrer l’appareil, assurez-vous
d’installer le socle avant qu’il ne soit pas
adapté entre les goujons si installé après
l’encadrement.
Avant d’encadrer l’appareil, assurez-vous
d’installer l’espaceur coupe-feu.
L
L
note:
La séries LV requis un minimum
hauteur d’enceinte/plafond, comme
illustré (dimension L), mesuré du bas
de l’appareil. Pour les exigences de
températures, cet espace doit être
dégager. Certains confi gurations qui
requis un enceinte plus large pour
fournir les dégagements minimaux
entre les conduits d’évacuation et les
combustibles.
note:
La séries LV requis un minimum
hauteur d’enceinte/plafond, comme
illustré (dimension L), mesuré du bas
de l’appareil. Pour les exigences de
températures, cet espace doit être
dégager. Certains confi gurations qui
requis un enceinte plus large pour
fournir les dégagements minimaux
entre les conduits d’évacuation et les
combustibles.
