14–20
Penggantian dan pemeriksaan fius
Pencengkam
Geganti dan kotak fius

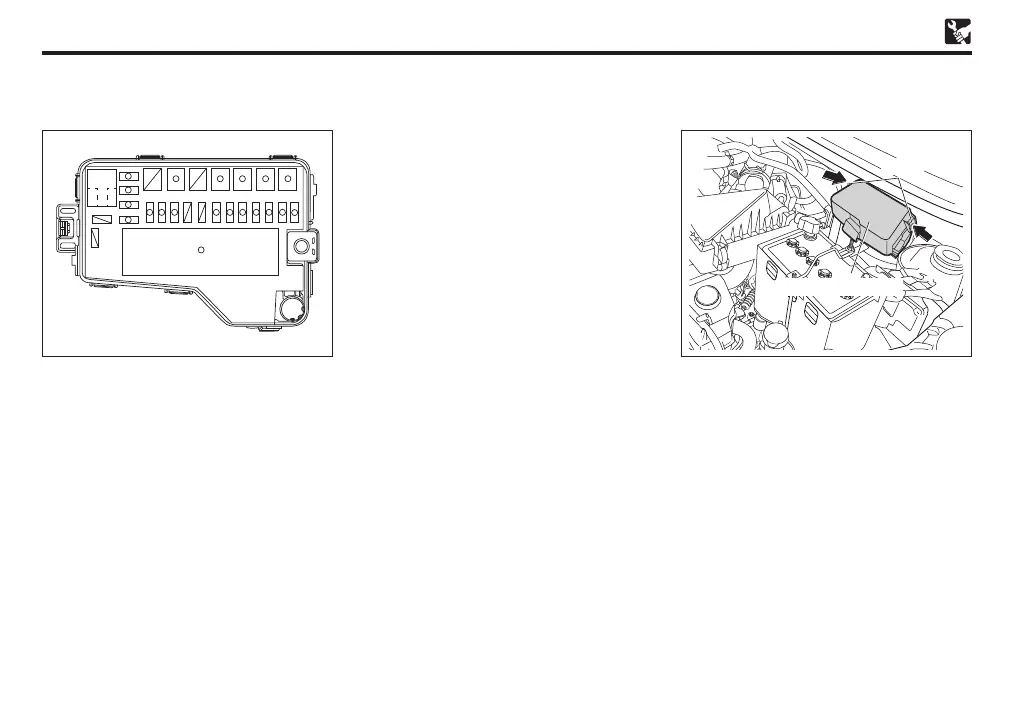

Untuk menanggalkan penutup geganti &
kotak fius
1. Setkan suis penghidup pada kedudukan
"LOCK" atau “OFF”.
2. Tanggalkan penutup geganti dan kotak
fius dengan menekan pengancing.
Geganti & kotak fius
17 18
19
20
16 151413121110
9
8
7
6
1 2 3 4 5
1 AM 2...30A
2 EPS - Electronic Power Steering
1KR-VE Engine...40A
1NR-VE Engine...50A
3 RAD - Radiator Fan...30A
4 (ABS)...40A
5 HTR - Air Cond...40A
6 E/G - Engine...10A
7 ECU IG2 - ECU Ignition 2...5A
8 (ST) - Starter...7.5A
9 IG/BACK...5A
! MGC - Magnetic clutch...10A
" (ETCS)...10A
# HAZ - Hazard...10A
$ (ABS 2)...30A
% EFI - Electronic fuel injection...15A
& (RR SOCKET) Rear socket... 15A
' IG MAIN - Ignition main... 25A
( (LUG_LP) - Luggage lamp... 5A
) BACK UP...15A
* FUEL PUMP...10A
+ Integration relay
* ( ) Sekiranya dilengkapi
