2.4.4 Controller
Die Controller sind Regeleinheiten zum Einstellen von kältetechnischen Funktionen und Betriebsdaten. Sie
ermöglichen das Auslesen von Systemmeldungen und Diagnosedaten. Die Controller verfügen über eine
Serviceschnittstelle, an der unterschiedliche Konfigurationen möglich sind. Außerdem existiert ein Anschluss für
Sammelstörmeldungen
Pos
Bedieneinheit
Funktion
1
Grüne LED-
Leuchte
- Zeigt den Betriebsmodus an:
Dauerhaft Leuchten = Störungsfrei / Blinken = Betriebsstörung
2
LCD- Display
(4-stellig)
- Zeigt Systeminformationen:
Temperatur-Messeinheit, Energiefunktion, Betriebsmodus, Systemdaten,
Fehlernummer und Menüeinstellungen / Menüpunkte / Menüebene.
3
Taste BACK
- Aktivierung der Menüeinstellungen.
- Rücksprung auf die nächsthöhere Menüebene.
4
Taste SCROLL UP
- SCROLL UP der Menüpunkte oder der Anzeigeelemente, in der aktuellen
Menüebene.
5
Taste SCROLL
DOWN
- SCROLL DOWN der Menüpunkte oder der Anzeigeelemente, in der aktuellen
Menüebene.
6
Taste SET
- Auswahl des aktuellen Menüpunktes.
- Sprung auf die nächstniedrigere Menüebene.
Kühlgeräte mit einem Multi-Controller (MC) besitzen eine Bedieneinheit mit einer grünen LED-Leuchte(1) und
einem LCD-Display(2). Diese befindet sich an der Gerätehaube. Das dauerhafte Leuchten der grünen LED-
Leuchte(1), bei angelegter Netzspannung, zeigt den störungsfreien Betriebsmodus. Im LCD-Display werden
Systeminformationen angezeigt. Folgende Anzeigen von Systeminformationen sind möglich:
LCD- Display
Systeminformation
Anzeige – Temperatur (°C/°F) des Regelsensors im normalen Betriebszustand.
Anzeige - Ausführung Stoppbetrieb. Tür ist offen.
Wechselseitige Anzeige mit Temperatur und Stoppbetrieb, bei Störung Er00.
Anzeige: StoP Er00Temperatur.
Anzeige - Ausführung der Energiefunkton, aktiviert sich im Energiesparmodus
Wechselseitige Anzeige mit Temperaturanzeige (°C/°F).
Anzeige - Fehlernummer beim Auftreten einer Störung.
Bei Störung Fehlernummer (Er01-Er15) wechselseitige Anzeige mit Temperatur
(°C/°F). Ausnahme Störung Er00: Anzeige StoP Er00Temperatur.
Bei einer Betriebsstörung oder einer Fehlfunktion beginnt die grüne LED-Leuchte(1) zu blinken und das LCD-
Display(2) zeigt Fehlernummern im Wechsel mit der Temperatur. Details, siehe Fehlermeldungen .
1
2
5
4
6
3

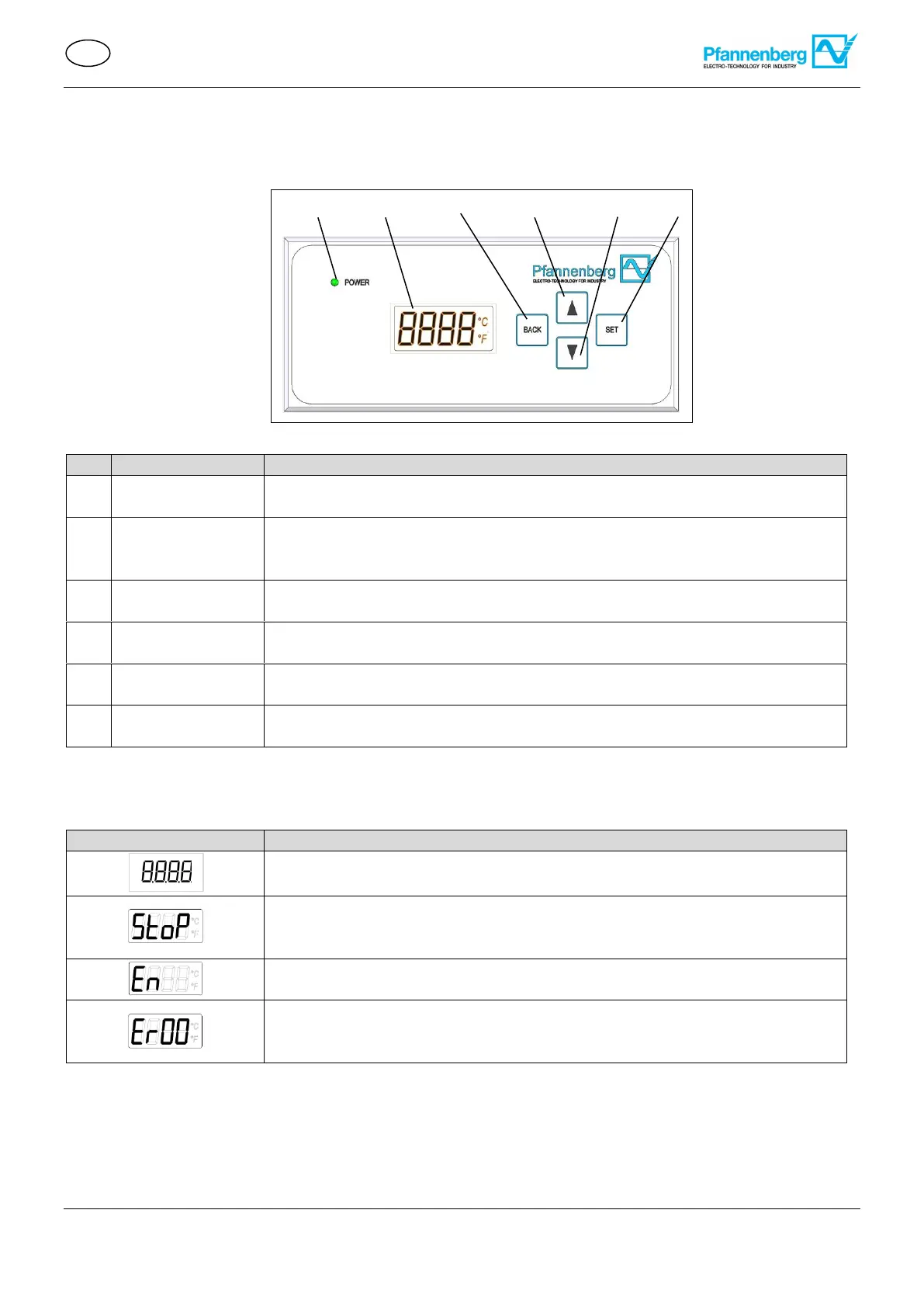

Abbildung 8 - Bedieneinheit Multi-Controller (MC)
