Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 28de 49
3.5.2 Conexión Multimaster
La función Multimaster puede controlar hasta seis climatizadores en grupo (función bus). La conexión se realiza
en la entrada y la salida mediante dos contactos MM1 y MM2. Los contactos se alimentan con baja tensión
desde el climatizador < 20 V, 20 mA.
Para evitar interferencias, utilizar una conducción blindada de pares trenzados.
De no emplearse conducciones blindadas, asegurarse de que no existan fuentes de interferencia demasiado
cerca. Entre las fuentes de interferencia encontramos: conductos de suministro y componentes con una
elevada radiación electromagnética.
3.5.3 Interruptor de contacto de puerta
Riesgo debido a la aplicación de una tensión externa en la entrada del contacto de puerta
Las tensiones externas pueden provocar accidentes graves.
Queda prohibida la aplicación de tensión externa en la entrada del contacto de puerta.
La entrada / contacto de puerta pone baja tensión (< 20 V, 20 mA) a disposición del interruptor de contacto
de puerta.
La instalación de un interruptor de contacto de puerta aumenta la seguridad y evita que se acumule en exceso el
condensado.
Si no se ha conectado ningún interruptor de contacto de puerta, puentear siempre los contactos de conexión
(S1).
Colocación del interruptor del contacto de puerta
Prerrequisitos
- El climatizador no recibe alimentación.
Proceso
El interruptor de contacto de puerta se conecta a la conexión S1, véase Conexión eléctrica o el esquema de
conexiones eléctricas en la tapa de la carcasa.
La alimentación del contacto de la puerta del climatizador es de baja tensión (< 20 V, 20 mA).
Conectar la pantalla en un lateral a la toma de tierra.
Para evitar interferencias, utilizar una conducción blindada de pares trenzados.
De no emplearse conducciones blindadas, asegurarse de que no existan fuentes de interferencia demasiado
cerca. Entre las fuentes de interferencia encontramos: conducciones de suministro y componentes con una
elevada radiación electromagnética como, p. ej., modificadores de frecuencia o accionamientos por motor.
El interruptor del contacto de la puerta está conectado. Al abrir el armario eléctrico se desconectan los motores.

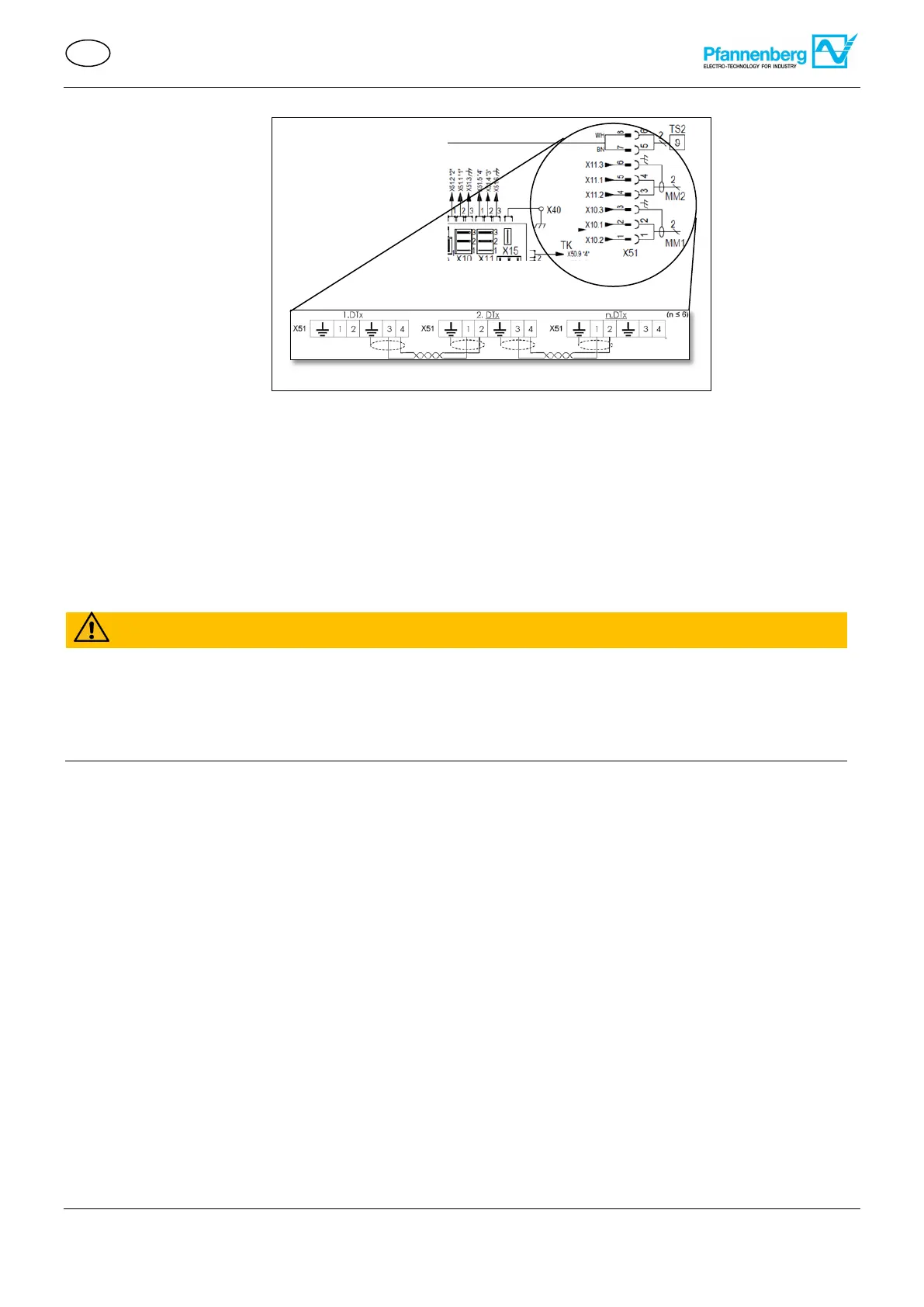

Figura29: Control Multimaster
