Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 11 / 50
F
2.4.5 Principe de fonctionnement du cycle frigorifique
Pos
Description
Pos
Description
1
Compresseur
2
Condenseur
3
Soupape de détente
4
Évaporateur
5
Ventilateur du condenseur (externe)
6
Ventilateur de l’évaporateur (interne)
7
Commande électronique avec capteur de
température
Les climatiseurs comptent différents composants, voir l’illustration du cycle frigorifique.
 Le compresseur (1) comprime le fluide frigorigène à haute pression. La température augmente.
 Dans le condenseur (2), cette chaleur est transmise à l’air environnant. Le fluide frigorigène se condense.
 Le ventilateur du condenseur (5) aspire l’air de la pièce par le condenseur (2) et le restitue dans
l’environnement.
 Lorsque le fluide frigorigène passe par la soupape de détente (3), il subit une baisse de pression.
 Dans l’évaporateur (4), le fluide frigorigène absorbe la chaleur provenant de l’air intérieur de l’armoire et
s’évapore. L’air intérieur de l’armoire est refroidi et déshumidifié.
 Le ventilateur de l’évaporateur (6) aspire l’air interne de l’armoire au moyen de l’évaporateur (4) et le restitue
refroidi vers l’armoire de distribution.
 Les climatiseurs sont commandés via un capteur de température (7). Celui-ci mesure l’air intérieur de l’armoire
de distribution.
2.4.6 Concept de sécurité
AVERTISSEMENT
Danger lié à la modification des dispositifs de sécurité
Les dispositifs de sécurité qui ne fonctionnent pas ou qui sont défectueux sont à l’origine de graves accidents.
 Toutes les modifications de l’appareil, notamment des dispositifs de sécurité, sont interdites.
 En cas de défaut des dispositifs de sécurité, l’appareil doit immédiatement être arrêté et mis hors service.
 Les climatiseurs possèdent un pressostat homologué conformément à la norme EN 12263. Celui-ci réagit en
cas de hausse de pression dans le cycle frigorifique, avec un arrêt automatique.
 Les ventilateurs et compresseurs sont protégés contre la surcharge et la surchauffe : par ex., le compresseur
est protégé contre le surcadençage.
Fonction de protection supplémentaire (uniquement climatiseurs avec option antigel) :
 En cas de risque de givrage, les compresseurs et les ventilateurs s’arrêtent.
 Seul un redémarrage permettra de quitter la fonction d’arrêt.

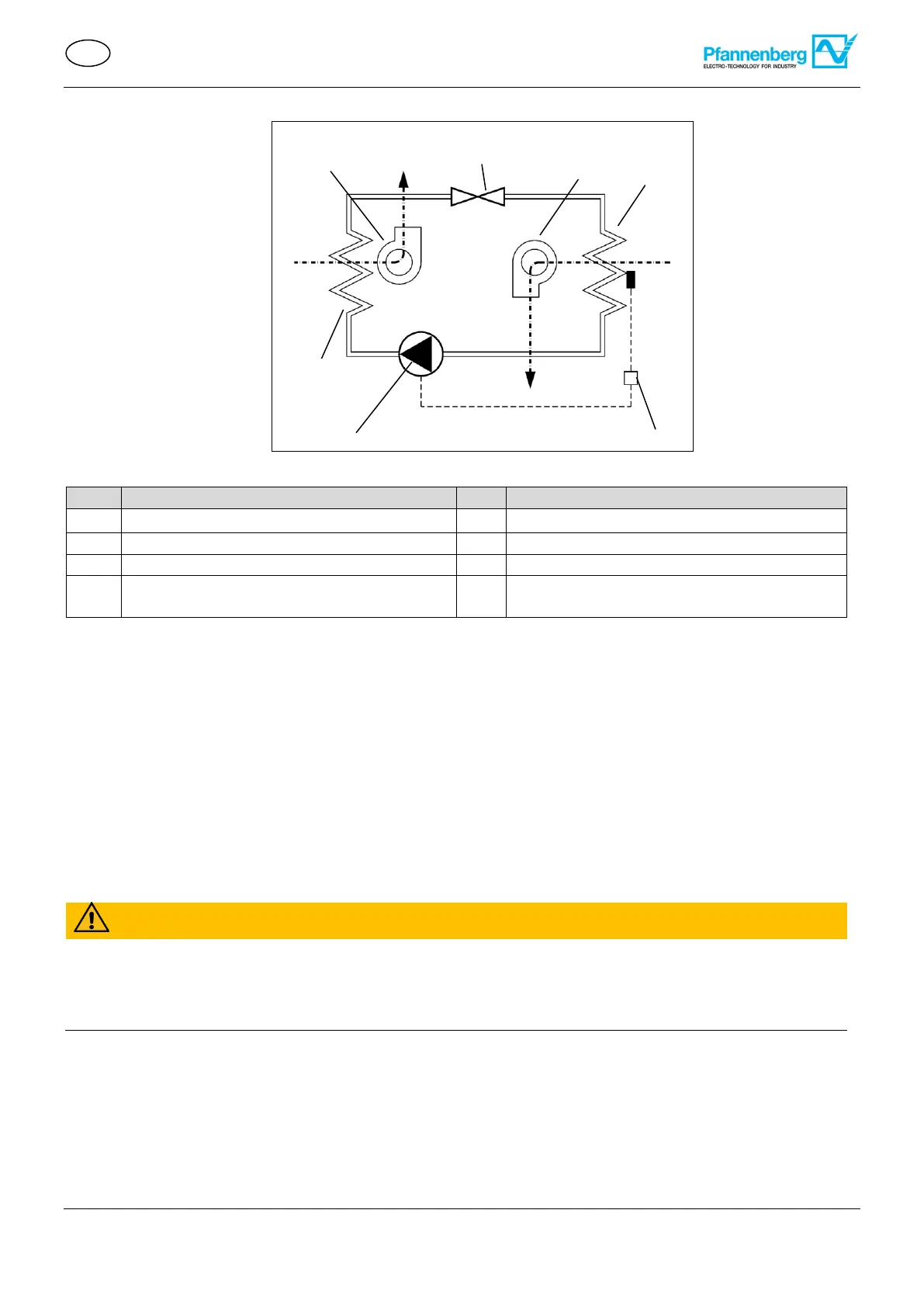

Illustration 9 - Cycle frigorifique
1
2
3
5
6
4
7
