Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 33de 49
E
4.2 Manejo del multicontrolador
El tablero operativo ofrece cuatro ajustes de menú que aparecen en la pantalla LCD (1).
Pantalla LCD
Ajustes del menú
Valores
SetP: Valor nominal (setpoint) de la temperatura en el armario eléctrico
0 - 90 °C
Lit¯: Valor máximo (límite superior) de la temperatura en el armario
eléctrico
- 55 - 95 °C
Lit_: Valor mínimo (límite inferior) de la temperatura en el armario
eléctrico
- 55 - 95 °C
Unit: Unidad de temperatura de la cámara
°C / °F
4.3 Realización de los ajustes del menú
Prerrequisito
- El climatizador ha iniciado su funcionamiento.
- El LED (6) del tablero operativo se enciende en verde.
Proceso
 La temperatura de la unidad se controla en la indicación de temperatura (1) mediante las teclas SCROLL UP
(3) y SCROLL DOWN (4) a través de los menús (SetP Lit¯, Lit_, Unit).
 Elegir un menú con la tecla SET (5).
 Introducir contraseña. Tras pulsar la tecla SET (5), pulsar, antes de que pasen más de dos segundos, primero
la tecla SCROLL UP (3) y SCROLL DOWN (4), véase la figura Combinación de teclas para la contraseña.
 El valor deseado se ajusta con las teclas SCROLL UP (3) y SCROLL DOWN (4).
 Confirmar el valor con la tecla SET (5).
 Volver, con la tecla BACK(2). No se guarda el valor.
 Se puede seleccionar otro menú desplazándose con las teclas SCROLL UP (3) y SCROLL DOWN (4).
 De no introducirse datos en 30 segundos, aparecerá un TIMEOUT y la pantalla LCD pasará a visualizar la
temperatura.
 Menú configurado en el climatizador.
1
2
3
1
4
5
Contraseña
< 2s < 2s
5
3
1
4

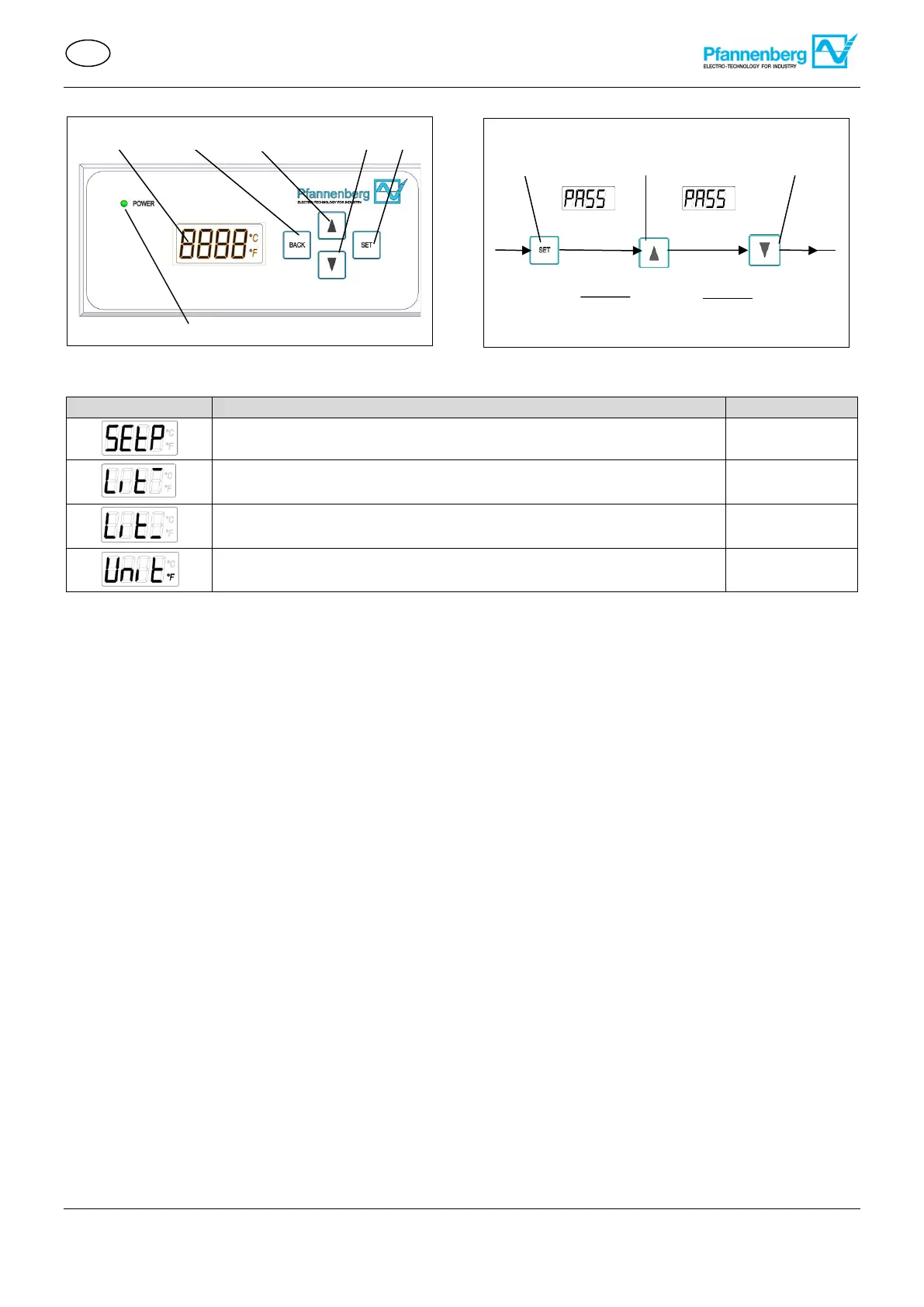

Figura33: Tablero operativo (MC)
Figura34: Combinación de teclas para contraseña
(MC)
6
