3.4.4 Applicazione della tenuta superficiale e montaggio
AVVERTIMENTO
Pericolo di incidente dovuto a guarnizioni montate in maniera irregolare
Le guarnizioni permeabili possono far penetrare l’umidità e causare corto circuiti.
 Montare le guarnizioni in modo che il quadro elettrico sia a tenuta.
 Durante la pulizia e la manutenzione controllare sempre le guarnizioni.
Applicazione della tenuta superficiale e montaggio del condizionatore DTT
Requisiti
- Le aperture del condizionatore sono state eseguite, si veda DTT - Praticare le aperture.
- I golfari M8(1) sono avvitati al condizionatore, si veda Montaggio di golfari M8-.
- Il condizionatore è privo di tensione.
Utensili e materiali necessari
- Tenuta superficiale(2), utensile di montaggio
- Kit in dotazione: viti filettate, viti, dadi, rondelle
Procedura
 Incollare la tenuta superficiale autoadesiva(2) sul quadro elettrico(3).
 L’inserimento di un rinforzo sulla superficie di montaggio crea una tenuta ottimale tra condizionatore e quadro
elettrico.
 La tenuta superficiale è applicata e il condizionatore può essere montato.
3

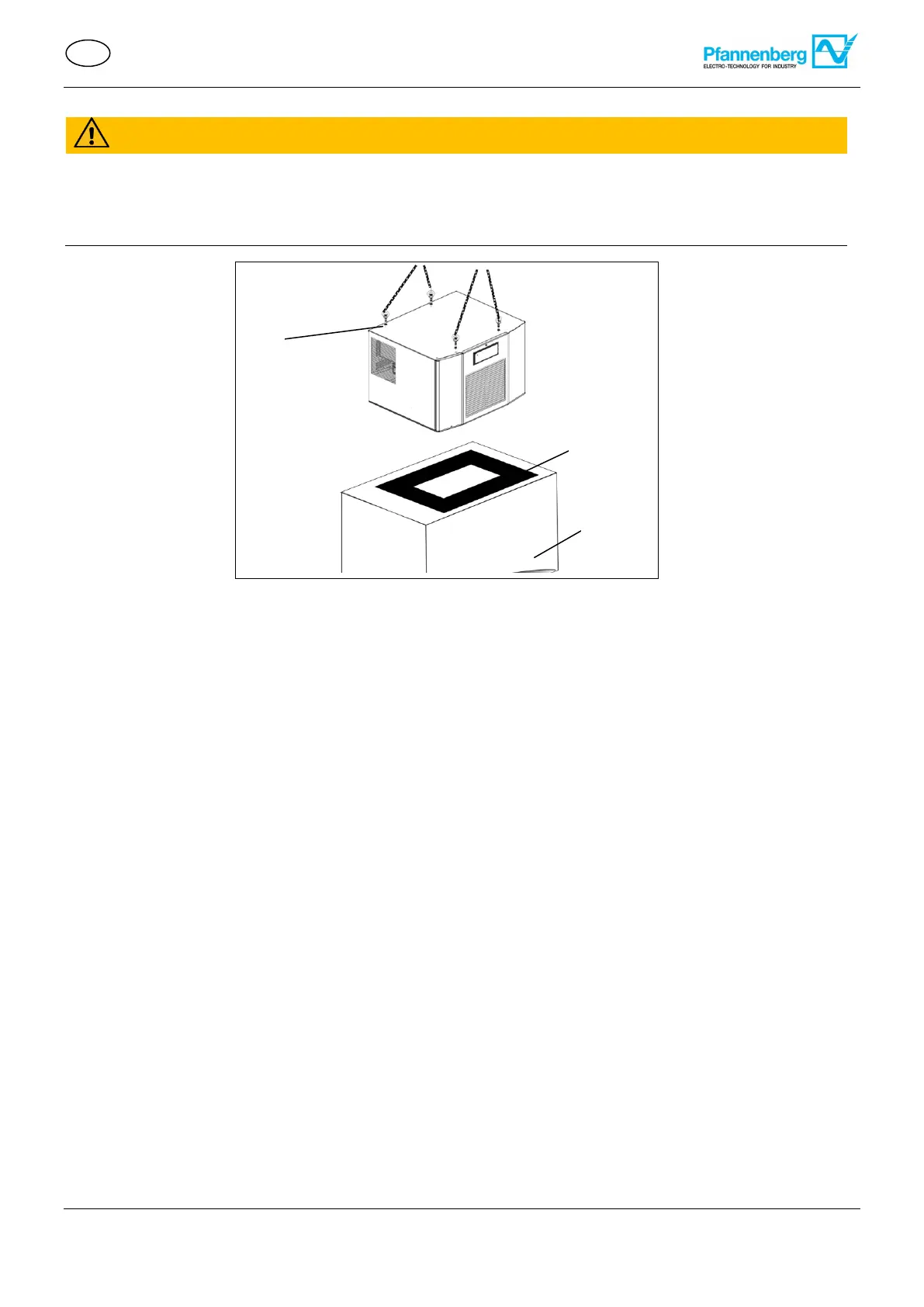

Immagine 19 - Applicazione della tenuta superficiale e
montaggio
1
2
3
