Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 31 / 49
I
3.5.5 Adattamento del prefusibile /opzioni del trasformatore
 È possibile collegare facoltativamente a un’altra tensione di rete solo condizionatori con tensione di esercizio
nominale pari a 400V / 460V.
 L’inversione dei collegamenti avviene mediante la linea di alimentazione del lato primario del trasformatore.
 Il fusibile deve corrispondere alla tensione di rete modificata, si veda Adattamento del prefusibile.

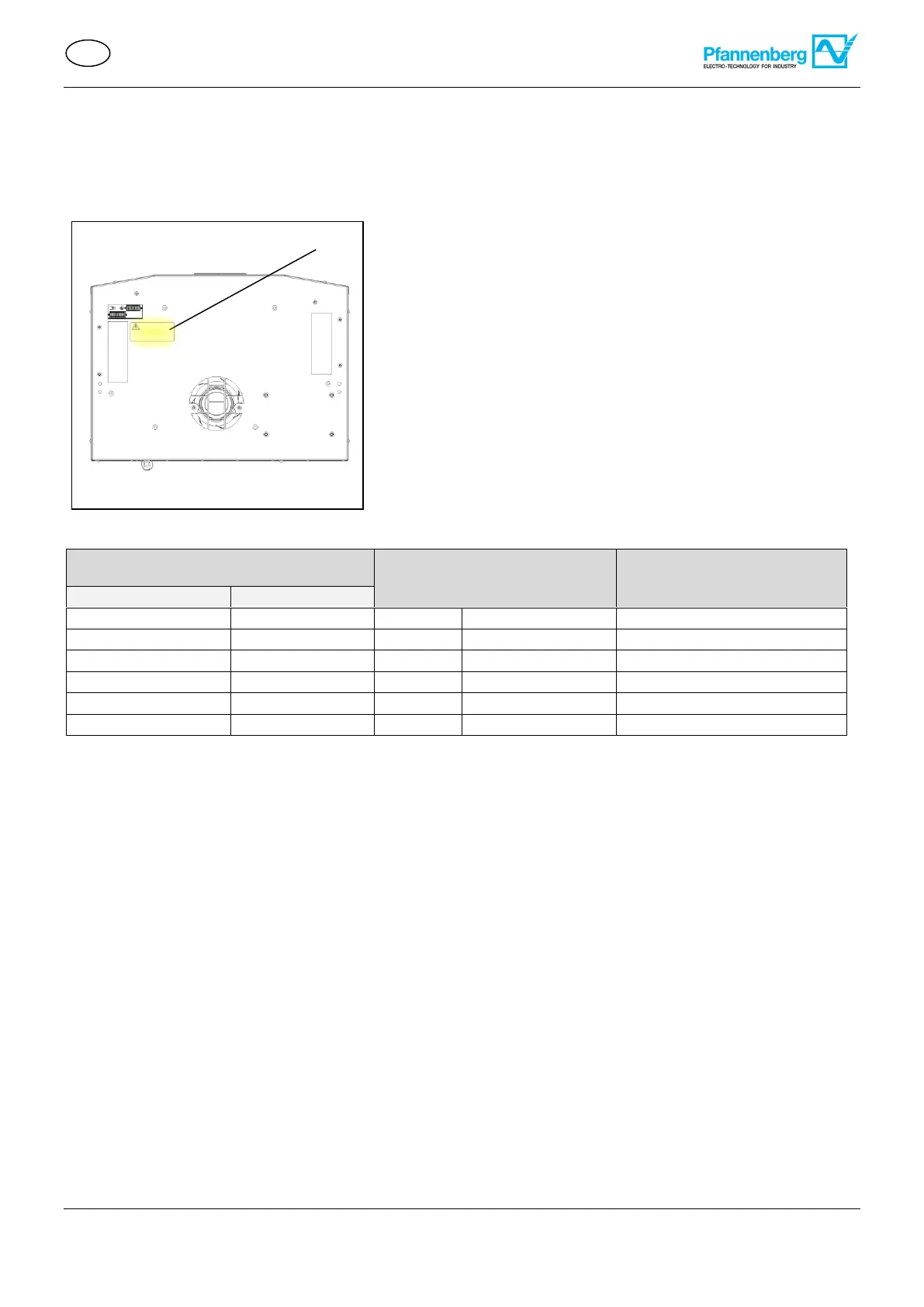

 I dati relativi alle impostazioni di fabbrica del trasformatore si
trovano sull’immagine di collegamento gialla(1) sul lato posteriore
dell’apparecchio.
 Conforme UL con i seguenti fusibili:
Categoria “ClassCC”, con fusibile ritardato.
Tensione d’esercizio nominale (V)
Opzioni trasformatore
Prefusibile (min. 480 V)
F2/F3
50HZ
60HZ
360-418
-
380V
T1/1(0) - T1/3 (380)
Max 4A
360-440
-
400V
T1/1(0) - T1/4 (400)
Max 4A
378-440
-
420V
T1/1(0) - T1/5 (420)
Max 4A
-
414-484
440V
T1/1(0) - T1/6 (440)
Max 4A
-
414-506
460V
T1/1(0) - T1/7 (460)
Max 2,5A
-
432-506
480V
T1/1(0) - T1/8 (480)
Max 2,5A
3.5.6 Messaggio di segnalazione guasti centralizzato
 Per collegare il messaggio di segnalazione guasti centralizzato sono previsti due collegamenti, contrassegnati
con la denominazione dell’apparecchio SK, si veda Collegamento elettrico.
 Il contatto di segnalazione guasti è a potenziale zero.
 Assicurarsi che il contatto sia caricato con max. 230V, 1 A.
1
Immagine 31 - Opzioni trasformatore
