Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 27 / 50
3.5 Branchement électrique

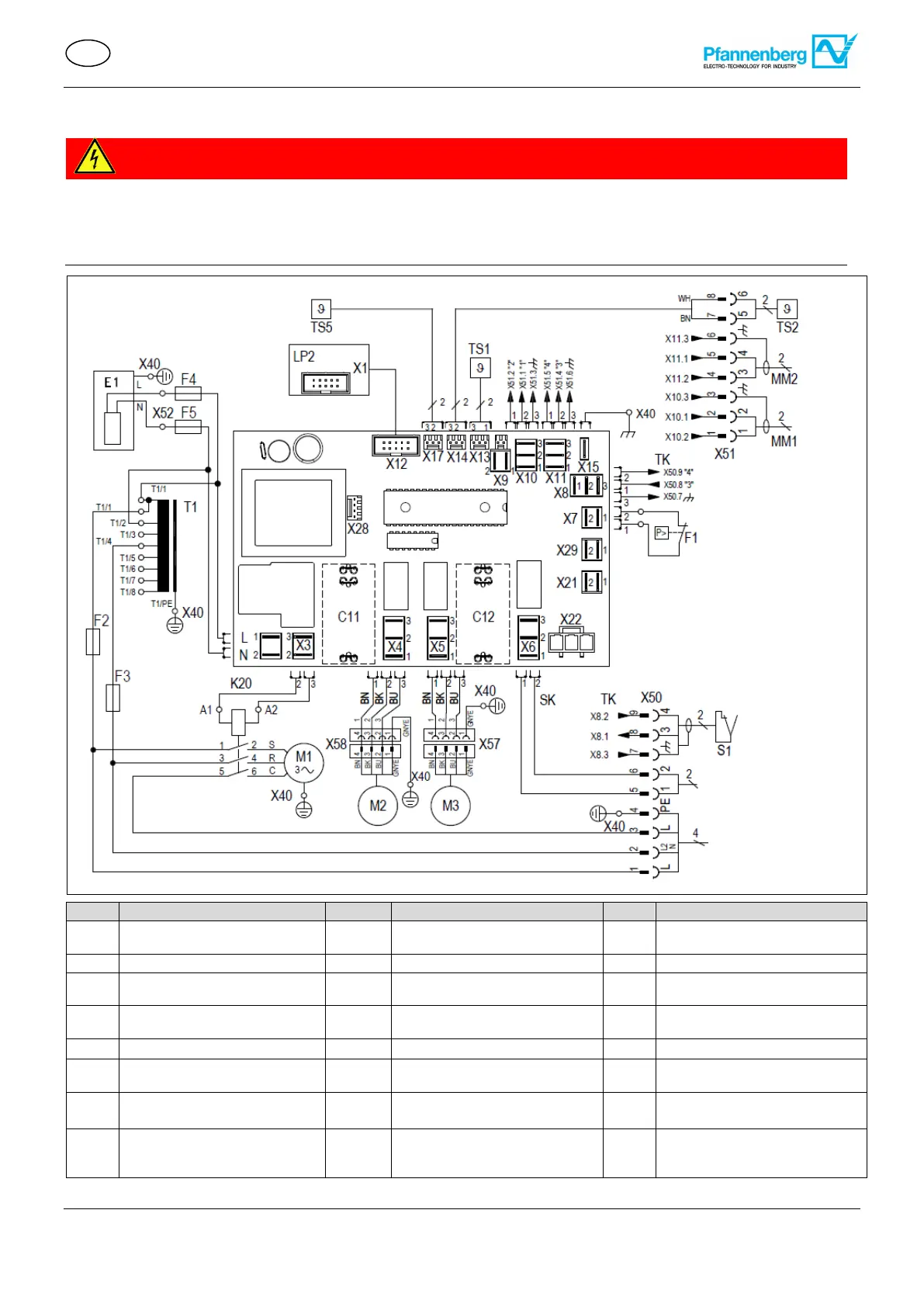

3.5.1 Plan de branchement électrique - Multicontrôleur (MC)
Risque de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement libres peuvent produire des décharges électriques et provoquer
de graves accidents.
Les travaux sur les branchements électriques doivent uniquement être effectués par des électriciens qualifiés.
Avant de poser les branchements électriques, vérifier que l’appareil n’est pas sous tension.
Condensateur de ventilateur
de l’évaporateur (interne)
Condensateur de ventilateur
du condenseur (externe)
Évaporation des condensats
Pressostat haute pression
Ventilateur du condenseur
(externe)
Ventilateur de l’évaporateur
(interne)
Contact de signalement de
défaut (1,2)
Contact de porte/ signal (3,4)
Capteur de température
(interne)
Capteur de température
(externe)
Capteur de température
(interne)
Contact de borne réseau +
borne contact de porte+
signalement de défaut
Contact de multimaître +
Capteur de température
(externe)
Contact de chauffage
des condensats
Câble secteur
3x360V – 440V 50Hz
3x414V – 506V 60 Hz
