Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 26 / 50
Installation avec cadre de changement rapide
Monter le climatiseur sur le cadre de changement rapide
Procédure
Poser le cadre de changement rapide (1) sur la découpe de montage (2).
Les découpes de montage et les points de fixation sont identiques à ceux du montage du climatiseur seul, voir
l’illustration «Réaliser les découpes» .
Fixer le cadre de changement rapide avec les vis et pênes (3) de l’intérieur, sur l’armoire de distribution, voir
l’illustration - Installation du cadre de changement rapide / armoire de distribution.
En cas d’équipement ultérieur, utiliser les vis et les pênes avec lesquels le climatiseur était anciennement fixé,
voir l’illustration Desserrer l’abattant avant.
Insérer le climatiseur dans le cadre de changement rapide (4).
Verrouiller le climatiseur dans le cadre de changement rapide. Pour ce faire, utiliser la clé à douille (5) fournie.
Le climatiseur DTT est posé et prêt à être branché.

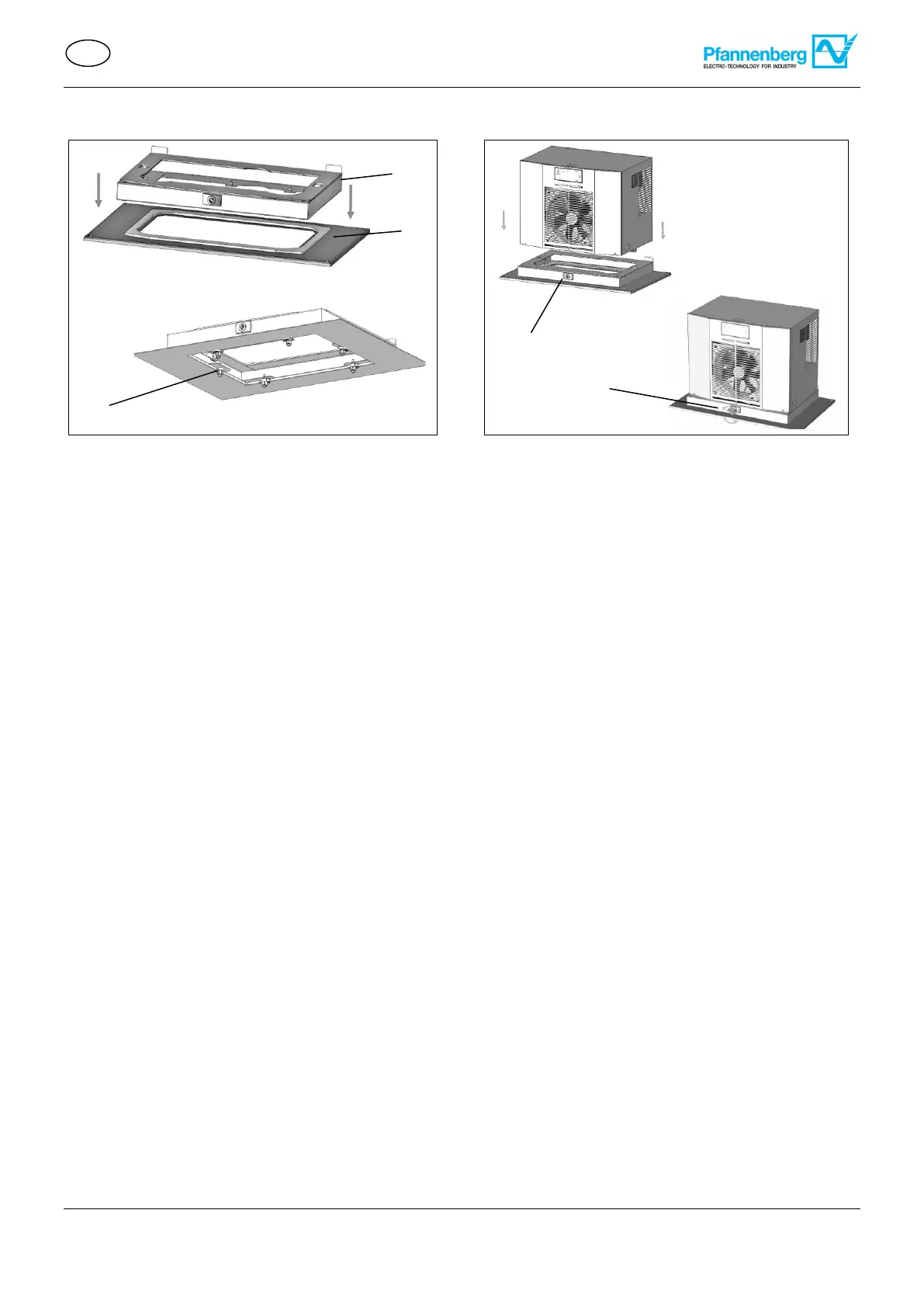

Illustration 28 – Installation du cadre de changement
rapide / armoire de distribution / climatiseur
Illustration 27 - Installation du cadre de changement
rapide / armoire de distribution
