Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 20de 49
E
3.4.2 Montaje climatizador DTT: Colocación de recortes
N.º
Leyenda
N.º
Leyenda
1
Contorno de la unidad
2
Ángulo de recorte
Colocación de recortes para climatizadores DTT
Prerrequisitos
- Se deben respetar todos los requisitos generales, véase Requisitos generales para el montaje
- La unidad no recibe alimentación.
Herramienta y materiales necesarios
- Sierra
- De ser necesario, fresadora para el armario eléctrico
- Cubiertas protectoras
Procedimiento
 Colocar las cubiertas protectoras para proteger el armario eléctrico de las virutas.
 Proveer el armario eléctrico con recortes y perforaciones. Encontrará las dimensiones prescritas en la figura,
véase recortes para climatizadores DTT.
 Quite las rebabas de los bordes de corte.
 Retirar las virutas y los residuos del montaje del armario eléctrico.
 Instalados el recortey las perforaciones.

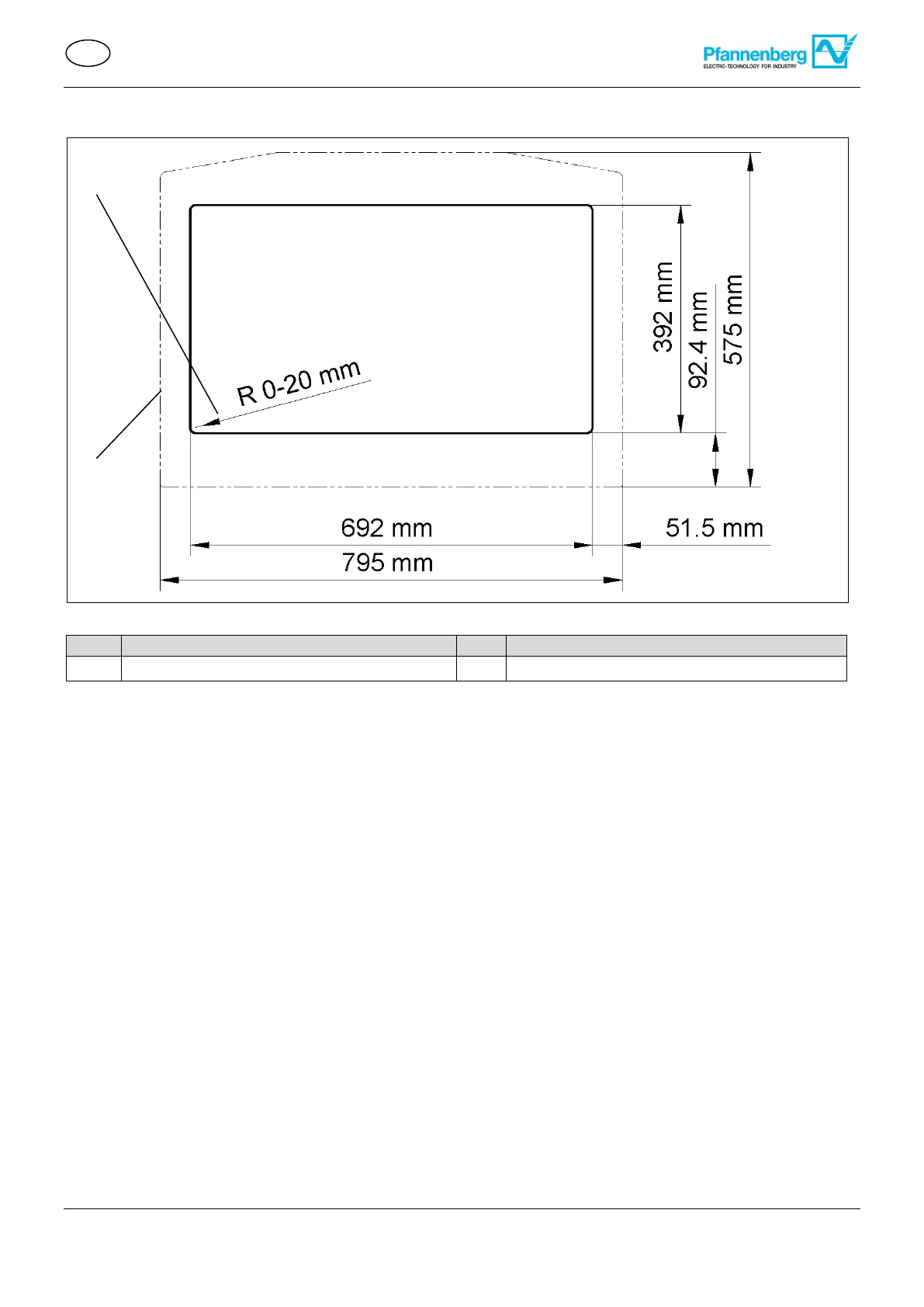

Figura:17 Recorte para climatizador DTT
2
1
