Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 23 / 49
D
3.4.5 Schaltschrank-Montage
Voraussetzungen
- Die M8-Kranösen sind im Kühlgerät verschraubt, siehe M8-Kranösen montieren.
- Kühlgerät ist ordnungsgemäß mit Zurrgurten gesichert.
Benötigtes Werkzeug und Material
- Zurrgurte, gegebenenfalls Verladekran
Vorgehensweise
 Ordnungsgemäß gesichertes Kühlgerät langsam und gleichmäßig anheben, siehe Abbildung Montage DTT-
Kühlgerät.
 Das Kühlgerät waagerecht montieren.
 Das Kühlgerät auf das Schaltschrankdach aufsetzen und zu den Ausschnitten ausrichten.
 Sicherstellen, dass der Kondensatablauf(1) an der tiefsten Stelle liegt.
 Den Kondensatablauf-Schlauch durchgehend mit Gefälle und knickfrei verlegen.
 Der Kondensatablauf-Schlauch darf maximal 3 m Länge besitzen.
 Während des Betriebes regelmäßig kontrollieren, ob das Kondenswasser richtig abläuft.
 Kühlgerät präzise im Ausschnitt positionieren.
 Alle sechs Vorreiber(2) an der Schaltschrank-Innenseite befestigen, siehe Abbildung Montage Kühlgerät-
Detailausschnitt A.
 Alle sechs Vorreiber(2) an der Schaltschrankinnenseite über die Schiene drehen und damit Kühlgerät fest
montieren, siehe Abbildung Montage Kühlgerät- Detailausschnitt B.
 Kühlgerät ist am Schaltschrank angebracht und bereit für den elektrischen Anschluss, siehe Elektrischer
Anschluss.

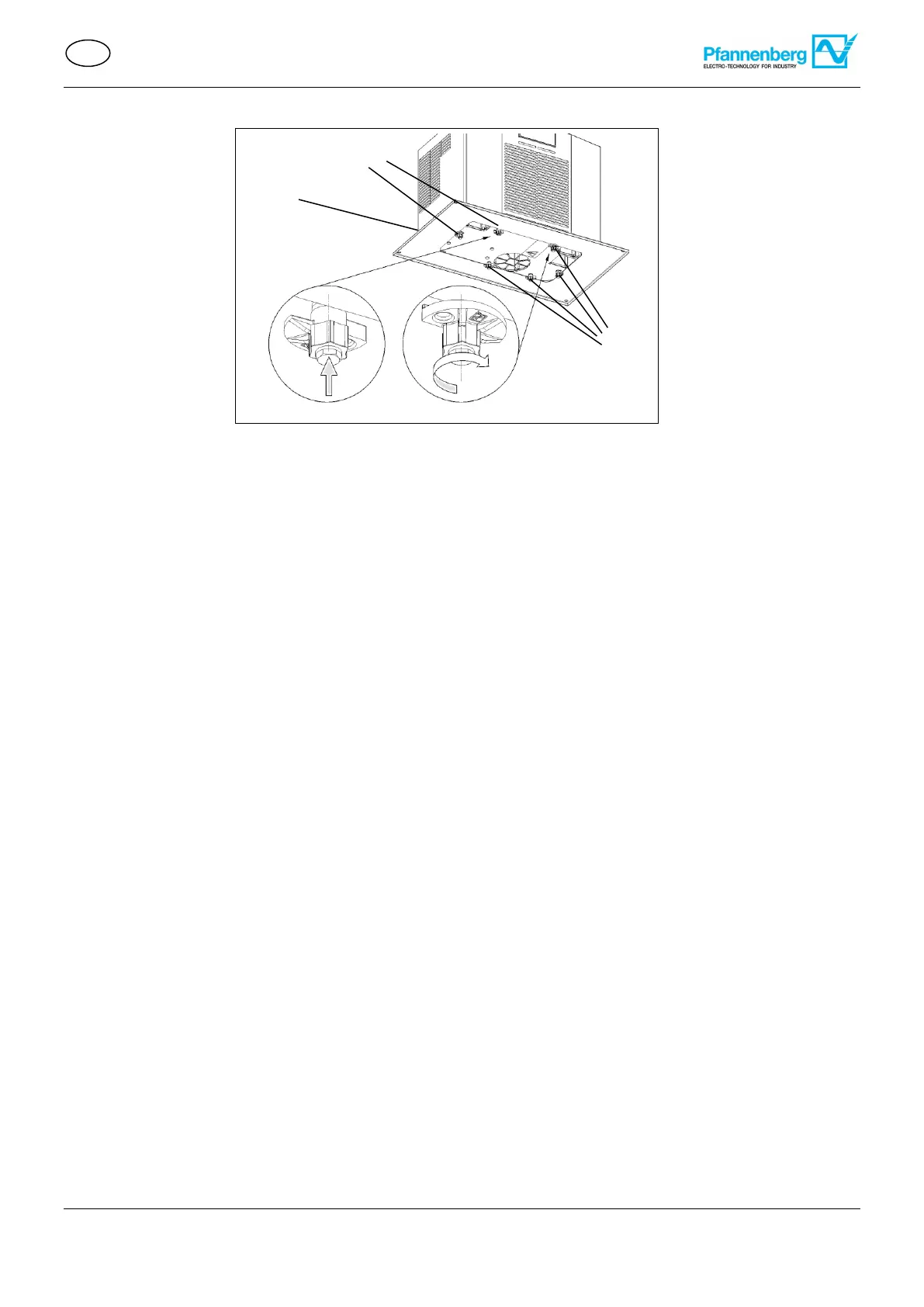

Abbildung 20 – Montage Kühlgerät mit Vorreibern
3
1
2
2
A
B
