Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 10 / 49
I
2.4.4 Controller
I controller sono unità di regolazione che servono a impostare funzioni tecniche di condizionamento e dati operativi.
Consentono la lettura di messaggi di sistema e dati diagnostici. I controller dispongono di un’interfaccia di
assistenza su cui sono possibili una serie di configurazioni. Inoltre esiste un collegamento per i messaggi di disturbi
centralizzati
Pos
Unità di comando
Funzione
1
LED verde
- Mostra la modalità di funzionamento:
Acceso fisso = senza errori / lampeggiante = errore di funzionamento
2
Display LCD
(4 cifre)
- Mostra le informazioni di sistema:
unità di misura della temperatura, funzionamento energetico, modalità di
funzionamento, dati di sistema, codice di errore e impostazioni di menu / voci
di menu / livello di menu.
3
Tasto BACK
- Attivazione delle impostazioni di menu.
- Passaggio al livello di menu immediatamente superiore.
4
Tasto SCROLL UP
- Scorrimento all'indietro delle voci di menu o degli elementi visualizzati nel
livello corrente di menu
5
Tasto SCROLL
DOWN
- Scorrimento all'indietro delle voci di menu o degli elementi visualizzati nel
livello corrente di menu
6
Tasto SET
- Selezione della voce corrente di menu.
- Passaggio al livello di menu immediatamente inferiore.
I condizionatori con Multi-Controller (MC) sono dotati di una unità di comando con un LED verde- (1) e un
display-LCD(2), che si trova sul coperchio dell’apparecchio. In presenza di tensione di rete, il LED verde acceso
fisso (1) indica la modalità di funzionamento senza errori. Nel display LCD vengono visualizzate le informazioni di
sistema. Le informazioni di sistema possono essere visualizzate nel seguente modo:
Display LCD
Informazioni di sistema
Visualizzazione – temperatura (°C/°F) del sensore di regolazione nel normale
stato di funzionamento.
Visualizzazione - esecuzione operazione di arresto. La porta è aperta.
Visualizzazione alternata con temperatura e operazione di arresto, con codice
errore Er00. Display: StoP Er00Temperatura.
Visualizzazione - esecuzione del funzionamento energetico, si attiva nella
modalità di risparmio energetico
Visualizzazione alternata con indicazione della temperatura (°C/°F).
Visualizzazione - Codice di errore in presenza di un’anomalia.
In caso di anomalia codice di errore (Er01-Er15) con visualizzazione alternata
della temperatura (°C/°F). Eccezione: anomalia Er00: Display StoP
Er00Temperatura.
In caso di anomalia di funzionamento o di funzionamento errato, il LED verde (1) inizia a lampeggiare e il display
LCD (2) mostra i codici di errore alternati alla temperatura. Per i dettagli, si veda Messaggi di errore .
1
2
5
4
6
3

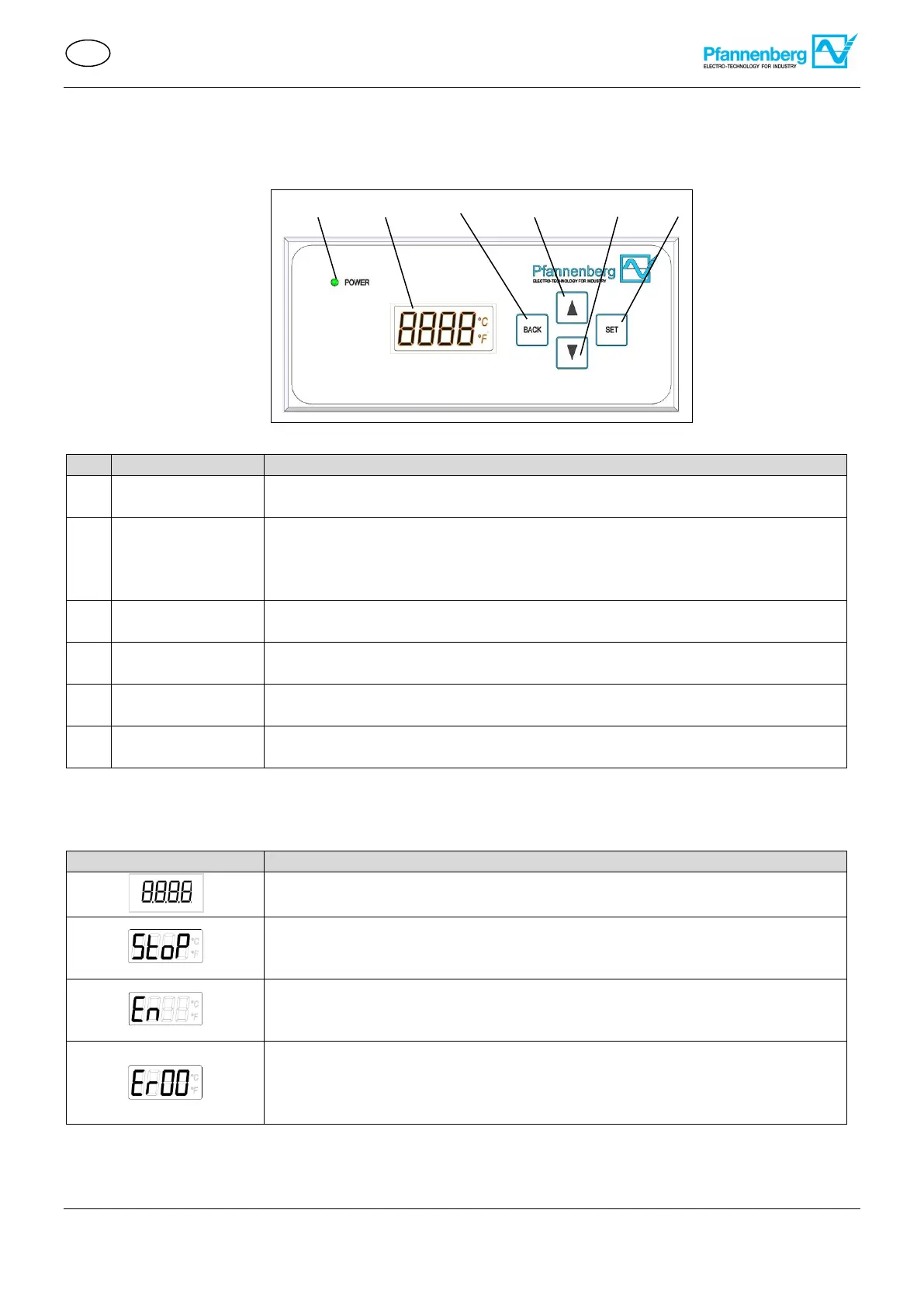

Immagine 8 - Unità di comando Multi-Controller (MC)
