Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 7 / 49
D
2.4 Funktionsbeschreibung
2.4.1 Funktionsprinzip-Luftstrom
VORSICHT
Gefahr durch sehr warmen Luftaustritt
Abhängig von der Umgebungstemperatur kann der Luftaustritt sehr warm werden.
 Keine Körperteile unmittelbar vor den Luftaustritt bringen.
 Verhältnis Umgebungstemperatur und Luftaustritt, siehe Technische Daten.
Pos
Bezeichnung
Pos
Bezeichnung
1
Umgebungsluftaustritt
3
Warmlufteintritt
2
Umgebungslufteintritt
4
Kaltluftaustritt
2.4.2 Option Schnellwechselrahmen
DTT-Kühlgeräte mit Schnellwechselrahmen(5) sind problemlos und schnell zu montieren. Die Flexibilität macht den
Wechsel der Kühlgeräte angenehm und einfach. Eine Schaltschranköffnung ist nicht nötig.
1
1
3

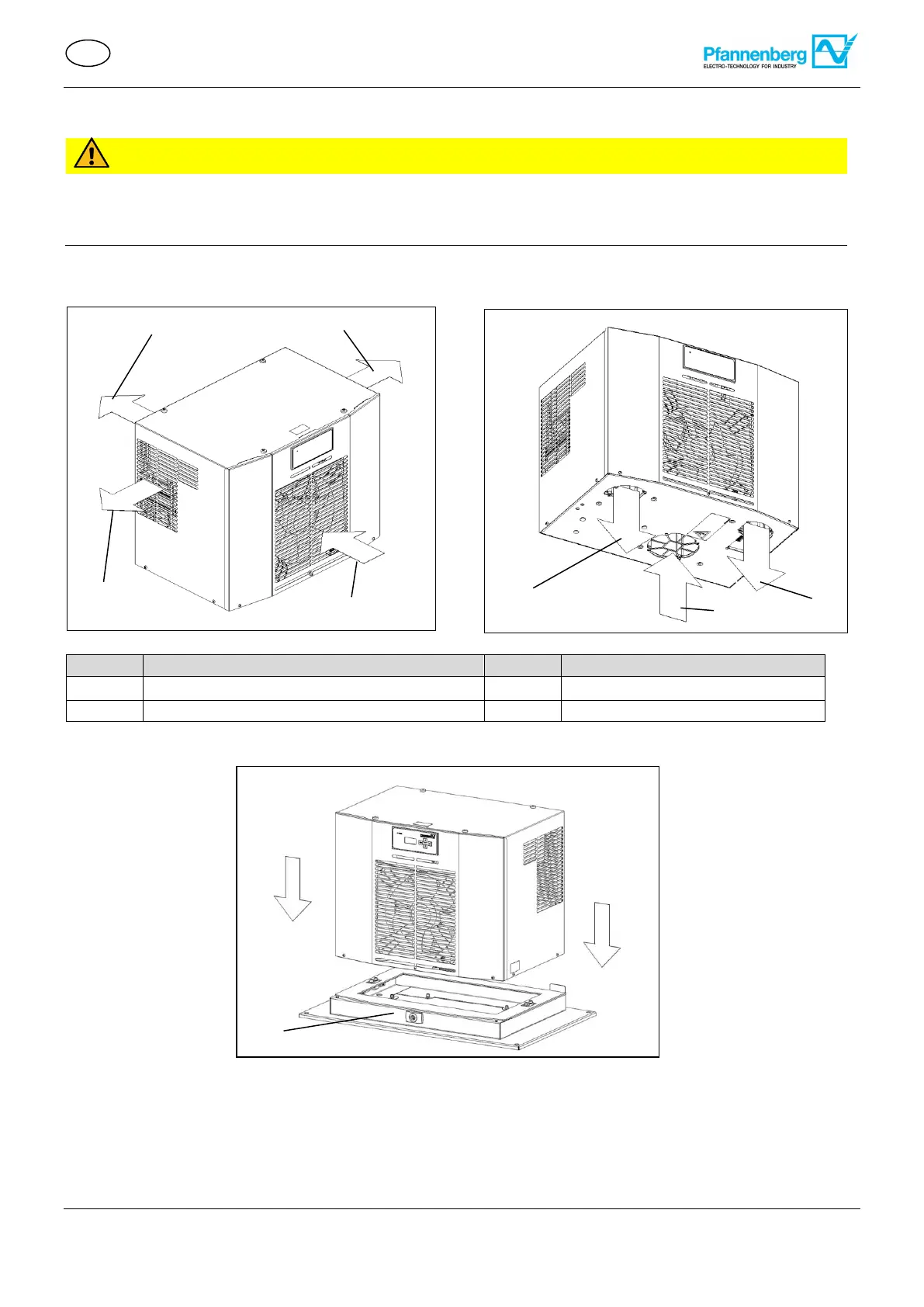

Abbildung 1 - Frontansicht Luftstrom-Prinzip
Abbildung 2 – Unteransicht Luftstrom-Prinzip
2
1
4
4
Abbildung 3 - Schnellwechselrahmen
5
