Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 33 / 50
F
4.2 Commande du multicontrôleur
L’unité de commande offre quatre paramétrages du menu, lesquels sont affichés sur l’écran LCD (1).
Écran LCD
Paramétrage du menu
Saisie
SetP : valeur de consigne (setpoint) pour la température de l'armoire de
distribution
0…90 °C
Lit¯: valeur maximale (seuil supérieur) pour la température de l’armoire
de distribution
- 55…95 °C
Lit_: valeur minimale (seuil inférieur) pour la température de l’armoire de
distribution
- 55…95 °C
Unité : unité de la température de l'armoire de distribution
°C / °F
4.3 Procéder aux paramétrages du menu
Condition requise
- Le climatiseur est en fonctionnement.
- La DEL verte (6) de l’unité de commande est éclairée.
Procédure
 En partant de l’affichage de la température (1), faire défiler les menus (SetP, Lit¯, Lit_, Unit) à l’aide des
touches SCROLL UP (3) et SCROLL DOWN (4).
 Sélectionner un menu à l’aide de la touche SET (5).
 Saisir le mot de passe. Après avoir appuyé sur la touche SET (5), appuyer dans un délai de deux secondes
d’abord sur la touche SCROLL UP (3), puis sur la touche SCROLL DOWN (4), voir l’illustration pour la
combinaison de touches du mot de passe.
 Toujours paramétrer la valeur souhaitée à l’aide des touches SCROLL UP (3) et SCROLL DOWN (4).
 Confirmer la valeur à l’aide de la touche SET (5).
 La touche BACK (2) ne permet pas d’enregistrer la valeur.
 Sélectionner un autre menu à l’aide des touches SCROLL UP (3) et SCROLL DOWN (4).
 Si rien n’est saisi dans un délai de 30 secondes, le temps est écoulé et l’écran LCD revient à l’affichage de la
température.
 Le menu est paramétré dans le climatiseur.
1
2
3
1
4
5
Mot de passe
< 2s < 2s
5
3
1
4

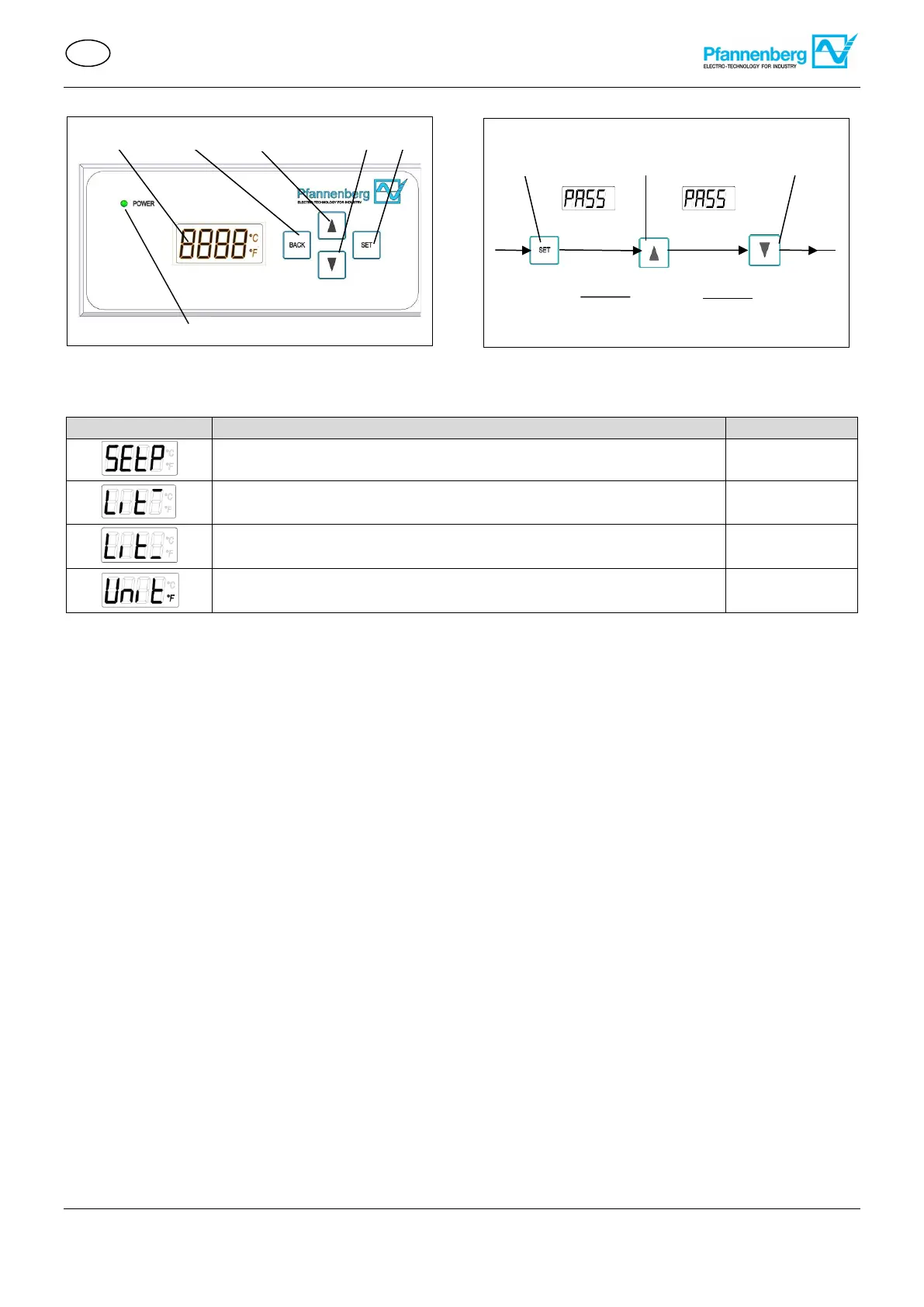

Illustration 33 - Unité de commande (MC)
Illustration 34 - Combinaison de touches mot de
passe (MC)
6
