3.5.5 Adaptación del fusible previo/Opciones del transformador
Únicamente pueden conectarse, opcionalmente, climatizadores con una tensión operativa tolerable de 400 V /
460 V a otra tensión de red.
La reconexión se llevará a cabo mediante el cable de alimentación del lado primario del transformador.
El fusible previo debe corresponderse con la tensión de red modificada, véase Adaptación del fusible previo.
Los climatizadores con 230 V / 115 V no disponen de opciones de transformador. Por lo tanto, no es necesario
adaptar el fusible previo.
Los datos sobre los ajustes de fábrica del transformador se
encuentran en el diagrama de conexión amarillo (1) en el lado
posterior de la unidad.
Cumple con UL con los siguientes fusibles:
fusible de acción lenta de categoría «ClassCC».
Tensión operativa tolerable (V)
Opciones del transformador
Fusible previo (mín. 480 V)
F2/F3
3.5.6 Señal de fallo general
Para la conexión del mensaje de avería general se han previsto dos conexiones. Están marcadas con el
marcado de medio de producción SK, véase Conexión eléctrica.
El contacto de señalización de fallos carece de potencial.
Asegurarse de que el contacto cuente como máximo con 230 V, 1 A.

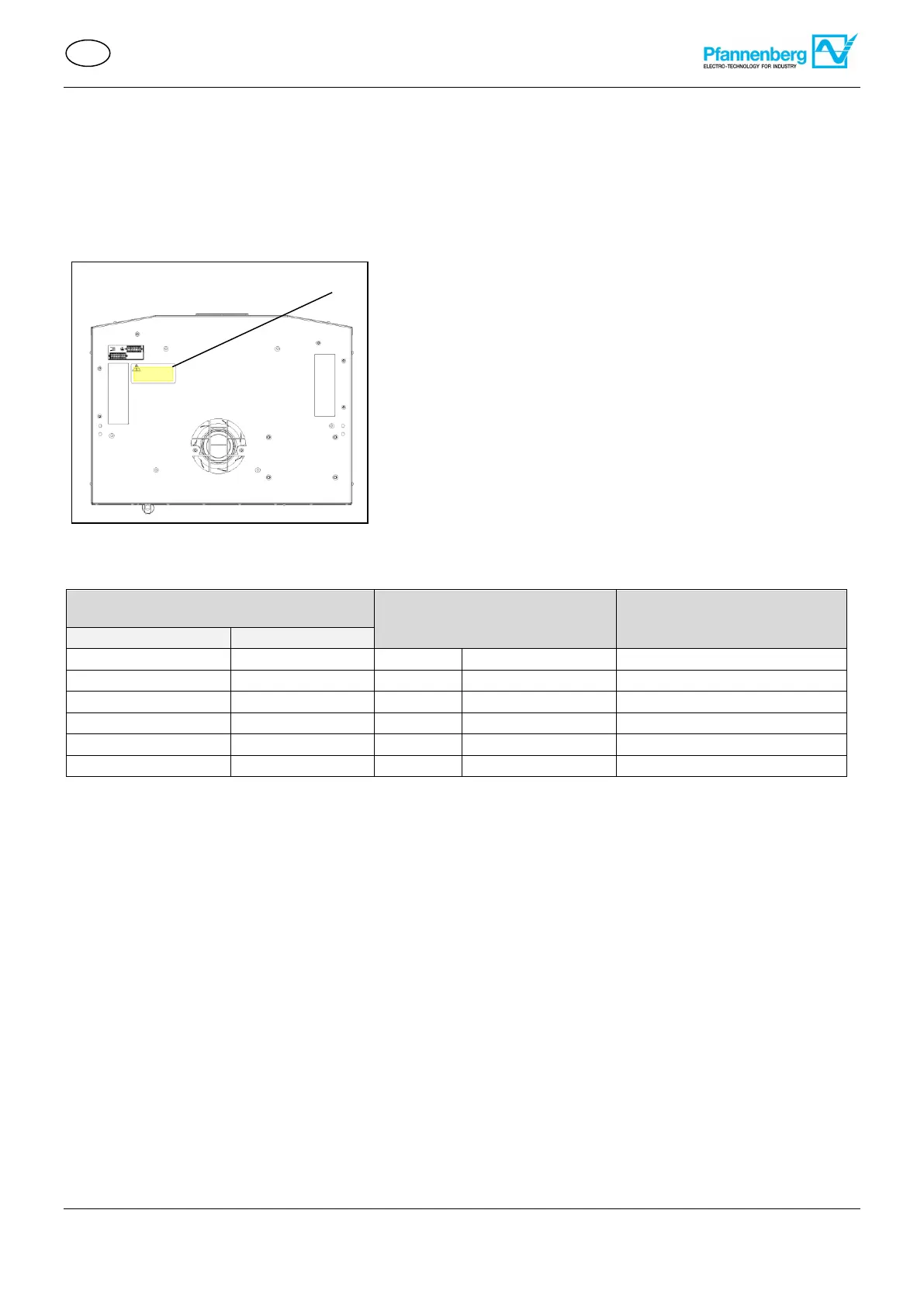

Figura 31: Opciones del transformador
