Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 20 / 49
D
3.4.2 Montage DTT-Kühlgerät - Ausschnitte anbringen
Pos
Bezeichnung
Pos
Bezeichnung
1
Gerätekontur
2
Ausschnittsradius
Ausschnitte für DTT-Kühlgerät anbringen
Voraussetzungen
- Alle Allgemeinen Anforderungen sind erfüllt, siehe Allgemeine Anforderungen Montage
- Das Gerät ist spannungsfrei.
Benötigtes Werkzeug und Material
- Säge
- Gegebenenfalls Schaltschrankfräse
- Schutzabdeckungen
Vorgehensweise
 Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
 Schaltschrank mit Ausschnitten und Ausbohrungen versehen. Vorgeschriebene Maße, siehe Abbildung
Ausschnitte für DTT-Kühlgerät
 Schnittkante entgraten.
 Späne und Montageabfall aus dem Schaltschrank entfernen.
 Ausschnitt (4) und Bohrungen sind angebracht.

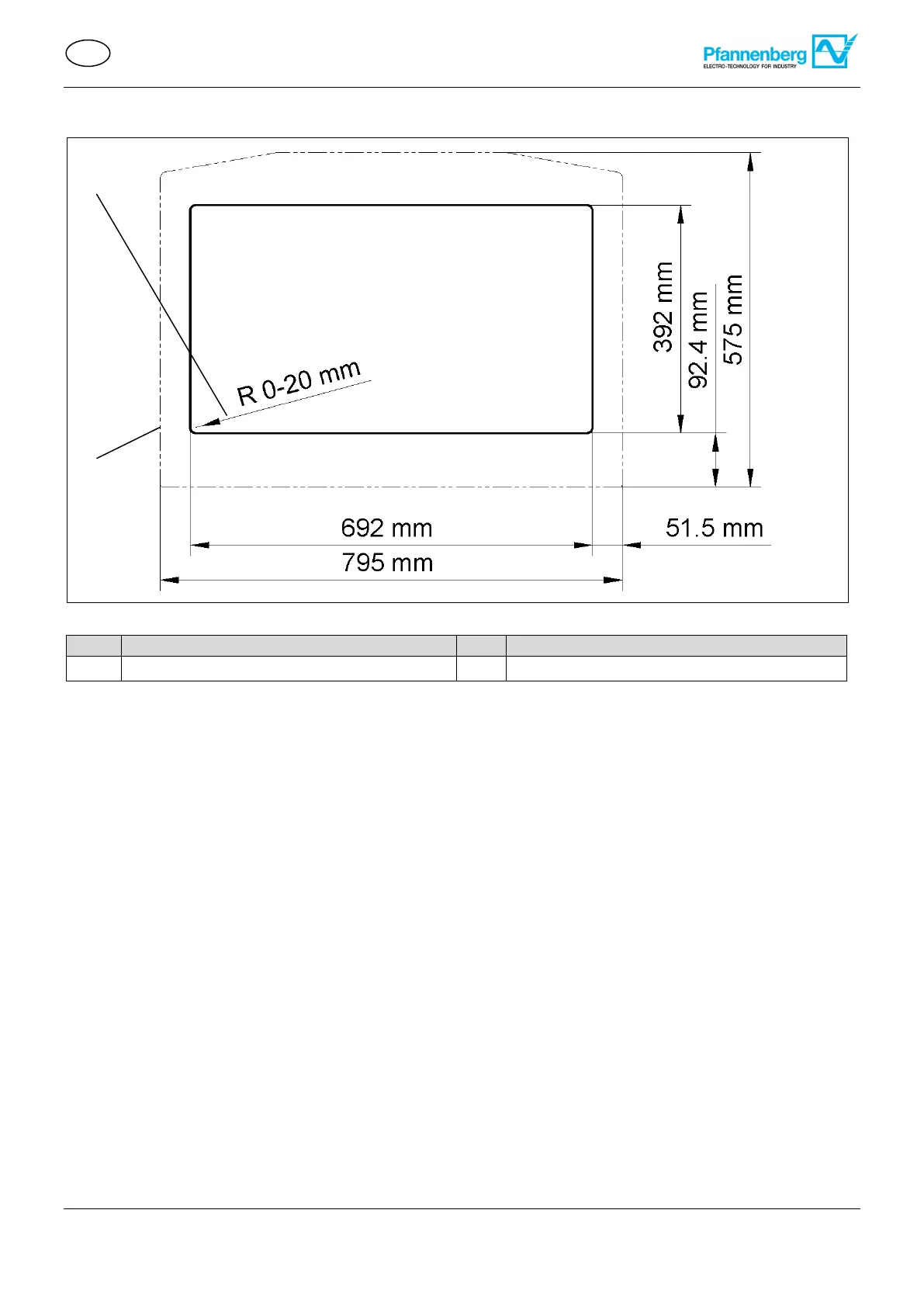

Abbildung 17 – DTT- Schaltschrank-Ausschnitt
2
1
