Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 37 / 49
4.5 Serviceschnittstelle
Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere
Unfälle verursachen.
Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen.
Die Serviceschnittstelle(1) ermöglicht das Ändern von Betriebsparametern. Sie ist intern im DTT-
Kühlgerät verbaut, deshalb muss für die Verbindung mit dem USB-Adapter die Gerätehaube entfernt werden.
Demontage Gerätehaube, siehe Frontklappe entfernen.
Der Anschluss(1) für den USB-Adapter liegt auf der Controller-Platine. Er ist auf dem Elektrischen Schaltplan
mit der Betriebsmittelkennzeichnung X28 markiert.
Das Blinken der roten LED-Leuchte auf der Controller-Platine ist keine Störungsanzeige oder Fehlermeldung.
Die rote LED-Leuchte zeigt an, dass das Kühlgerät Spannung führt.
Zum Ändern von Betriebsparametern wird ein USB-Adapter(2) und die Konfigurationssoftware ECoolPLANT
2.X, inklusive der USB-Treibersoftware benötigt.
Der USB-Adapter ermöglicht die Verbindung mit einem Computer, der mit der Konfigurationssoftware
ECoolPLANT 2.X arbeitet. Die detaillierte Anwendung ist in der zugehörigen Betriebsanleitung für die Software
ECoolPLANT 2.X beschrieben.
Nach der Verwendung den USB-Adapter(2) aus dem Gerät entfernen. Die Serviceschnittstelle (1) ist nur für den
temporären Datenaustausch vorgesehen, z.B. um Systemmeldungen auszulesen. Der dauerhafte Betrieb ist
verboten.
Der USB-Adapter ist als Zubehör erhältlich, siehe Bestellung von Ersatzteilen und Zubehörteilen.
Die ECoolPLANT-Software(3) ist als kostenfreier Download auf der Internetseite:
https://www.pfannenberg.com/ -QR-Code(3) erhältlich.
Die zugehörige Betriebsanleitung für die ECoolPLANT-Software findet sich HIER und My Pfannenberg.

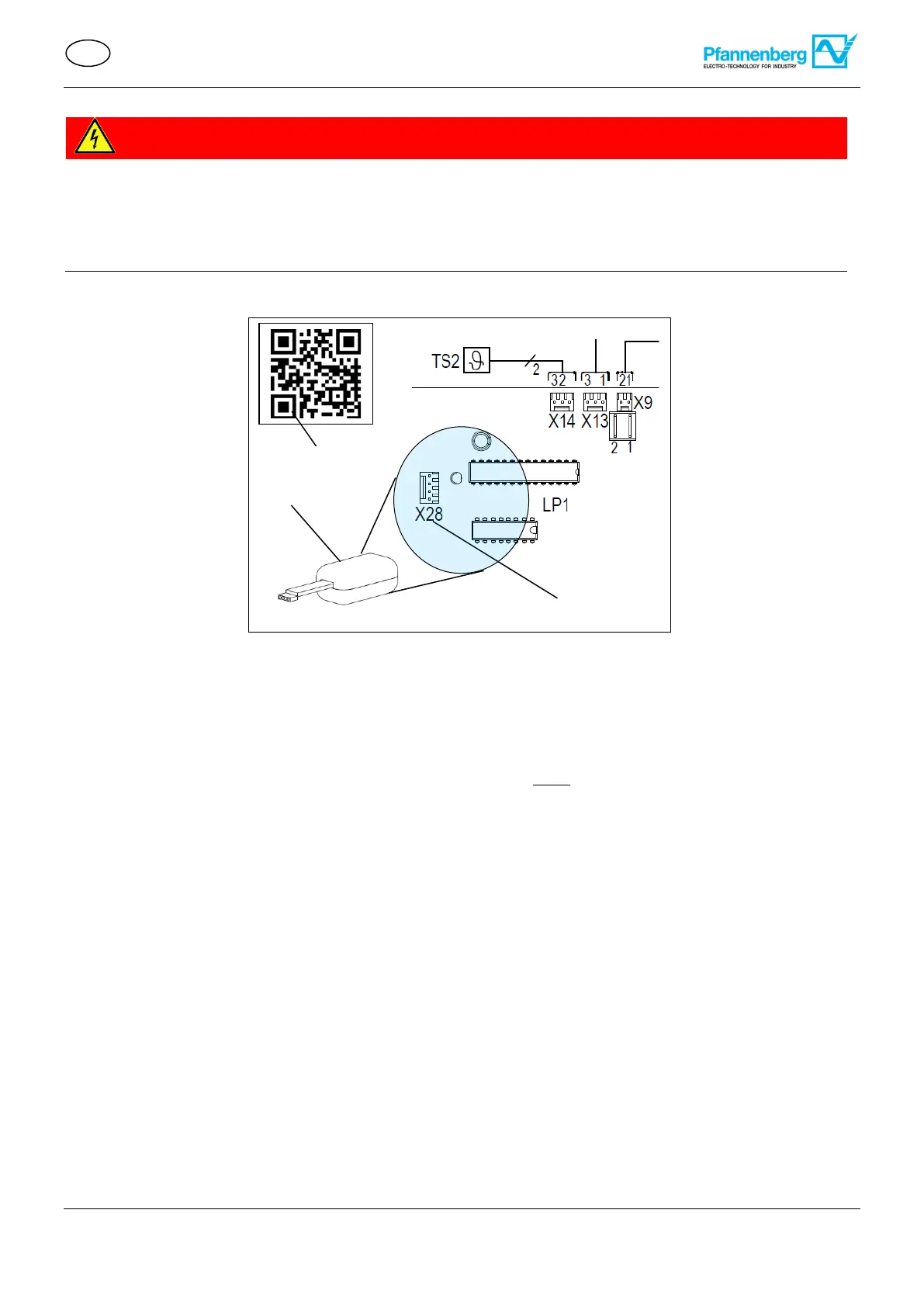

Abbildung 35 - Serviceschnittstelle
