3.5 Elektrischer Anschluss

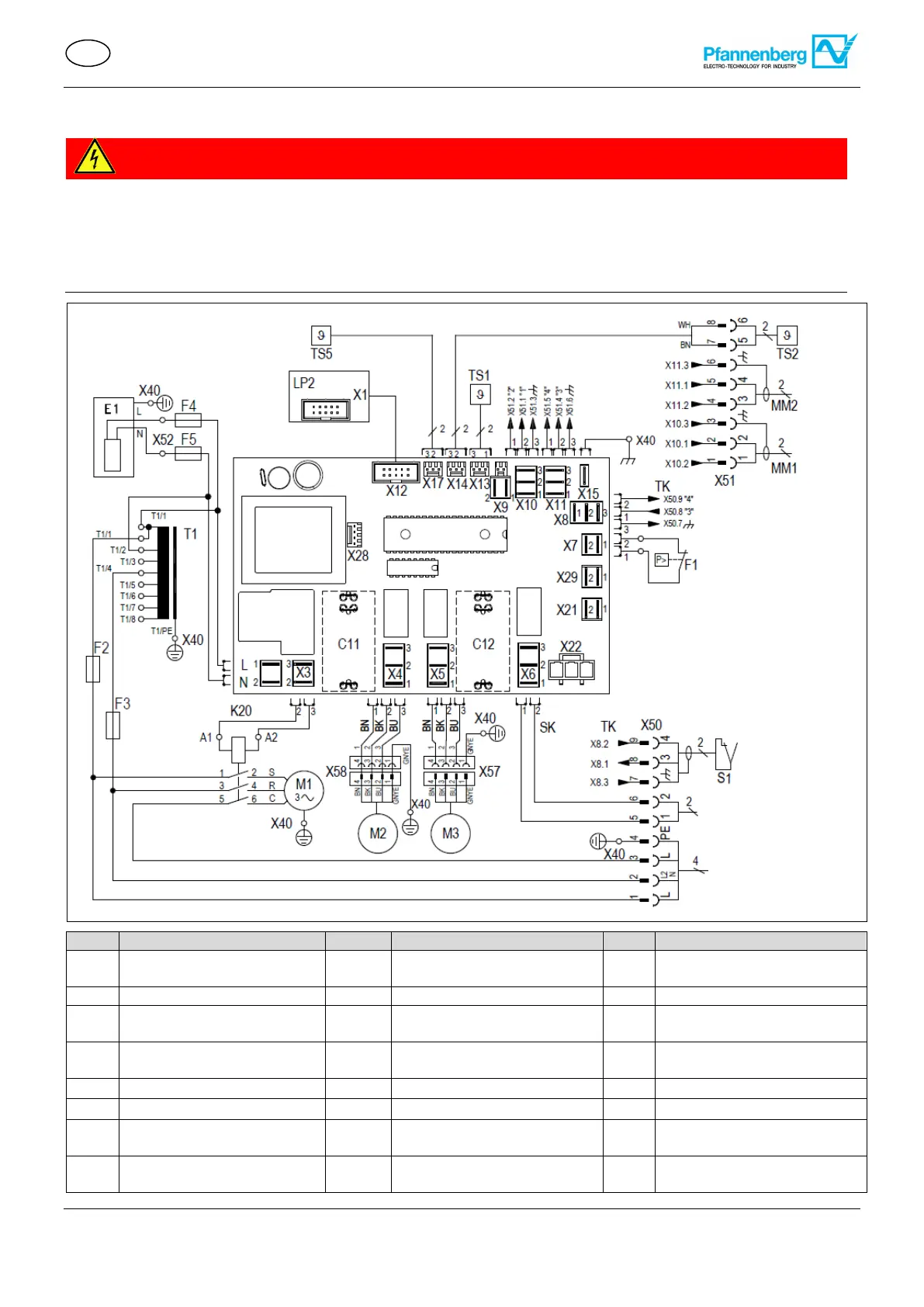

3.5.1 Elektrischer Schaltplan - Multi-Controller (MC)
Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere
Unfälle verursachen.
Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen.
Kondensator Verflüssiger-
Ventilator (extern)
Kondensator Verdampfer-
Ventilator (intern)
Verflüssiger-Ventilator
(extern)
Verdampfer-Ventilator
(intern)
Temperatursensor (intern)
Temperatursensor (extern)
Temperatursensor (intern)
Klemmkontakt Netz +
Türkontakt+ Störmeldung
Klemmkontakt Multimaster+
Temperatursensor (extern)
Klemmkontakt Heizung
Kondensat
Netzleitung
3x360V – 440V 50Hz
3x414V – 506V 60 Hz
