Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 26 / 49
D
Montage mit Schnellwechselrahmen
Kühlgerät auf dem Schnellwechselrahmen montieren
Vorgehensweise
 Den Schnellwechselrahmen(1) auf den Montageausschnitt(2) legen.
 Die Montageausschnitte und Befestigungspunkte sind identisch mit denen der Montage des alleinigen
Kühlgerätes, siehe Abbildung Ausschnitte für DTT-Kühlgerät .
 Den Schnellwechselrahmen mit Schrauben und Vorreiber(3) von innen auf dem Schaltschrank befestigen, siehe
Abbildung Montage Schnellwechselrahmen/ Schaltschrank.
 Bei einer Nachrüstung die Schrauben und Vorreiber nutzen, mit denen das Kühlgerät vormals befestigt war,
siehe Abbildung Frontklappe lösen.
 Das Kühlgerät in den Schnellwechselrahmen(4) einsetzen.
 Das Kühlgerät im Schnellwechselrahmen verriegeln. Dazu den beiliegenden Steckschlüssel(5) verwenden.
 DTT-Kühlgerät ist angebracht und bereit für den elektrischen Anschluss.
1
4
3
5

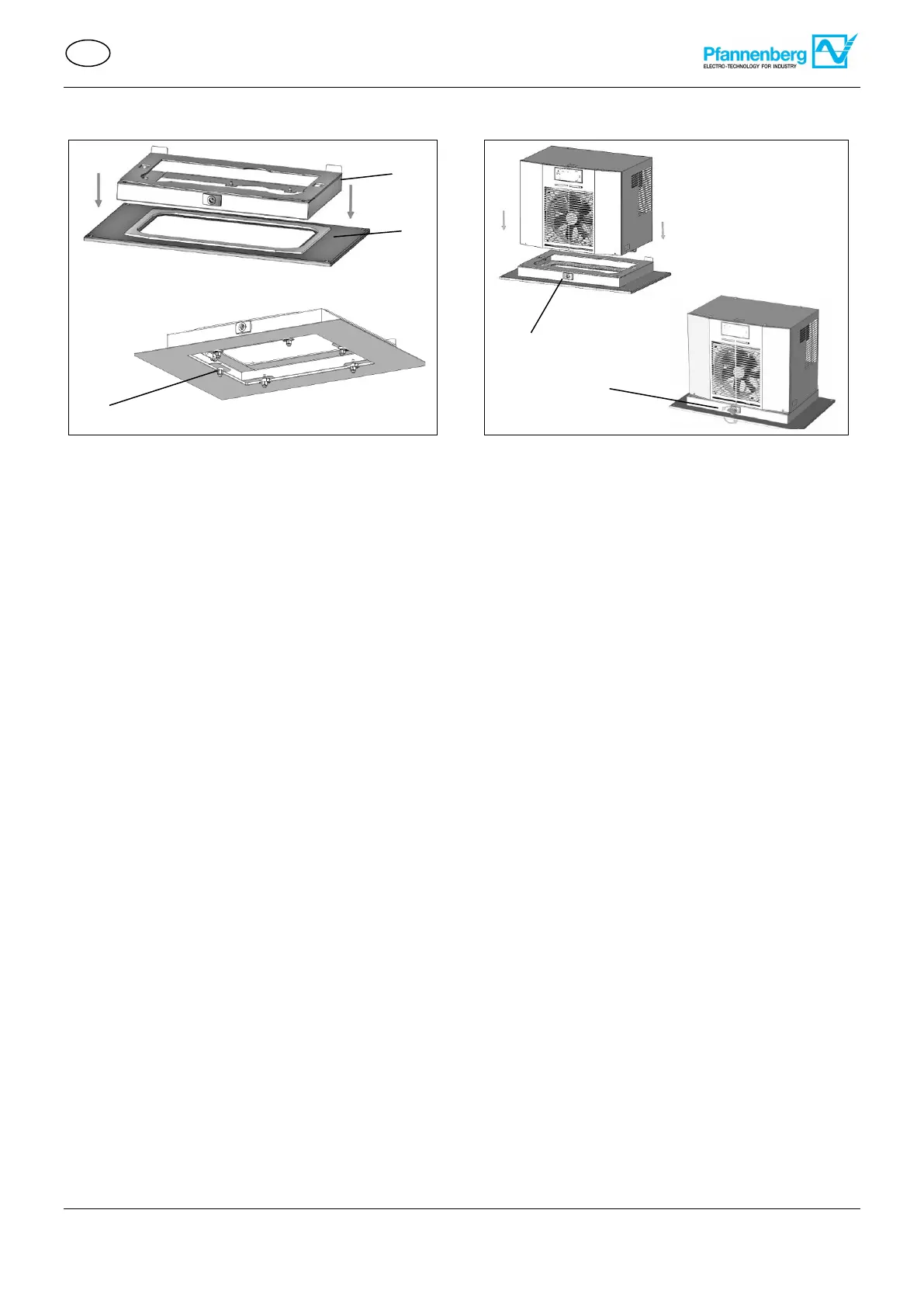

Abbildung 28 – Montage Schnellwechselrahmen/
Schaltschrank/ Kühlgerät
Abbildung 27 - Montage Schnellwechselrahmen/
Schaltschrank
2
