Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 25 / 49
D

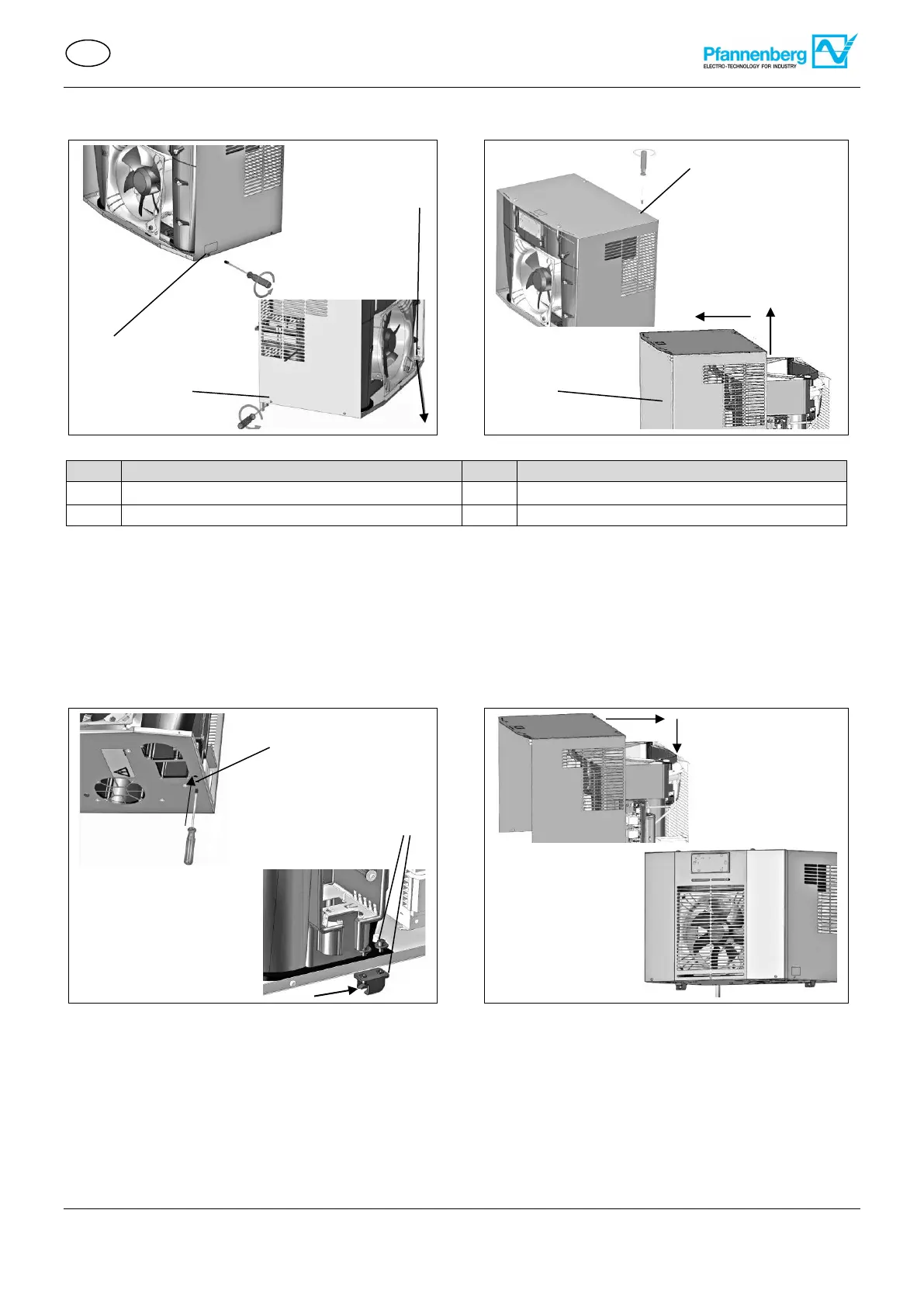

Montage mit Schnellwechselrahmen
Gerätevorbereitung - Gerätehaube entfernen
Pos
Bezeichnung
Pos
Bezeichnung
1
Schrauben Haube rechts (2x)
2
Schrauben Haube links (2x)
3
Erdungsleitung
4
Schrauben Haube oben (4x)
Vorgehensweise
 Die zwei Schrauben an der rechten Geräteseite(1) und die zwei Schauben an der linken Geräteseite(2) lösen.
 Die Erdungsleitung(3) abziehen, siehe Abbildung Gerätehaube lösen.
 Die vier Schrauben an der oberen Geräteseite(4) entfernen.
 Die Gerätehaube(5) hochschieben und nach vorne abziehen, siehe Abbildung Gerätehaube entfernen.
 Haube ist vom Kühlgerät demontiert.
Gerätevorbereitung – Halterung montieren
Vorgehensweise
 Isolierung der Halteröffnung(6) mit einem Schraubendreher durchstechen. Dafür 2x rechts und 2x links drehen.
 Die zwei Halter(7) mit den vier Schrauben(7) und den vier Scheiben (Beipack) montieren. Die Öffnungen der
Halter zeigen nach vorne, siehe Abbildung Halterung montieren.
 Haube, Frontklappe in umgekehrter Reihenfolge rückmontieren.
 Schrauben festziehen und Erdungsleitungen anstecken, siehe Abbildung Haube rückmontieren.
 Gerätevorbereitung ist abgeschlossen. Das Kühlgerät ist bereit für die Montage mit Schnellwechselrahmen.
1
3
4
5
2
Abbildung 23 – Gerätehaube lösen
6
7
Abbildung 25 – Halterung montieren
Abbildung 26 – Haube rückmontieren
Abbildung 24 - Gerätehaube entfernen
