Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 27 / 49
3.5 Collegamento elettrico

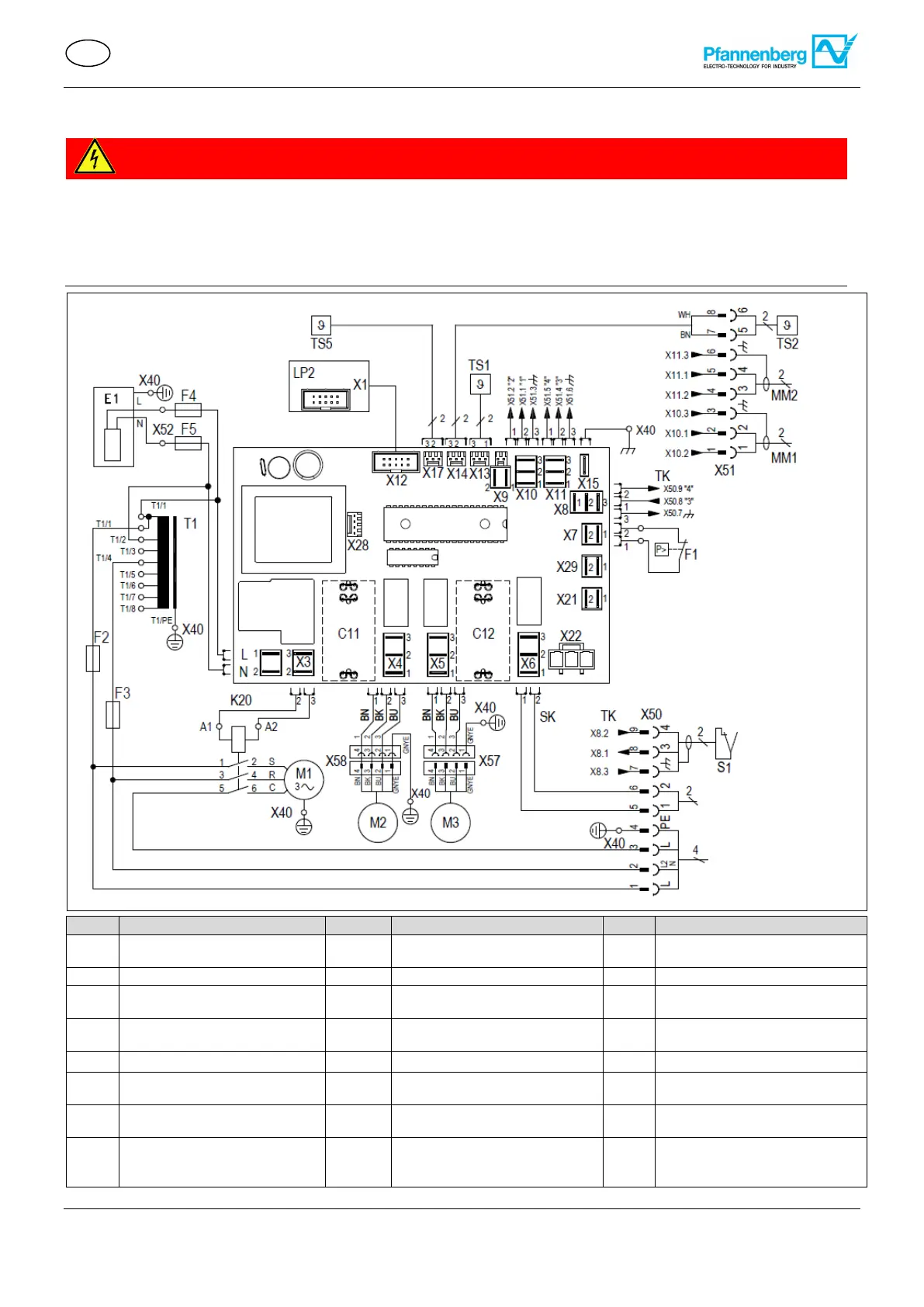

3.5.1 Schema elettrico - Multi-Controller (MC)
Pericolo per l’incolumità dovuto a scossa elettrica
Gli apparecchi sotto tensione e i cavi di collegamento liberi possono generare scosse elettriche e causare
lesioni gravi.
Solo gli elettricisti professionisti con formazione elettrotecnica possono intervenire sui collegamenti elettrici.
Prima di posare tutti i collegamenti elettrici, garantire l’assenza di tensione sull’apparecchio.
Condensatore / Ventilatore-
condensatore (esterno)
Condensatore / Ventilatore-
evaporatore (interno)
Sistema di evaporazione della
condensa
Pressostato alta pressione
Ventilatore-condensatore
(esterno)
Ventilatore-evaporatore
(interno)
Contatto di segnalazione
guasti (1,2)
Contatto porta/ segnale (3,4)
Sensore di temperatura
(interno)
Sensore di temperatura
(esterno)
Sensore di temperatura
(interno)
Contatto morsetto rete
+ contatto porta
+Avviso di anomalia
Contatto morsetto multimaster
+sensore di temperatura
(esterno)
Contatto riscaldament
del la condensa
Linea elettrica
3x360V – 440V 50Hz
3x414V – 506V 60 Hz
