Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 11 / 49
I
2.4.5 Principio di funzionamento circuito del freddo
Pos
Denominazione
Pos
Denominazione
1
Compressore
2
Condensatore
3
Valvola di espansione
4
Evaporatore
5
Ventilatore-condensatore- (esterno)
6
Ventilatore-evaporatore- (interno)
7
Comando elettronico con sensore di
temperatura
I condizionatori sono realizzati con diversi componenti, si veda l’immagine Circuito del freddo.
 Il compressore(1) comprime il refrigerante a pressione elevata. La temperatura aumenta.
 Nel condensatore(2) questo calore viene ceduto all’aria ambiente. Il refrigerante diventa liquido.
 Il ventilatore-condensatore(5) aspira l’aria ambiente attraverso il condensatore(2) e la cede all’ambiente.
 Quando il refrigerante supera la valvola di espansione(3), la pressione scende.
 Nell’evaporatore(4) il refrigerante toglie calore dall’aria interna del quadro elettrico ed evapora. L’aria interna del
quadro elettrico viene raffreddata e deumidificata.
 Il ventilatore-evaporatore-(6) aspira l’aria interna del quadro elettrico mediante l’evaporatore(4) e la cede
nuovamente raffreddata al quadro elettrico.
 I condizionatori sono controllati da un sensore di temperatura(7), che rileva l’aria interna del quadro elettrico.
2.4.6 Concetto di sicurezza
AVVERTIMENTO
Pericolo dovuto a dispositivi di sicurezza modificati
I dispositivi di sicurezza non funzionanti o difettosi possono causare gravi incidenti.
 È vietato apportare qualsiasi modifica all’apparecchio, in particolare ai dispositivi di sicurezza.
 In caso di dispositivi di sicurezza difettosi dell’apparecchio, arrestare immediatamente quest’ultimo e
metterlo fuori servizio.
 I condizionatori sono provvisti di un pressostato testato ai sensi EN 12263, che all’aumento di pressione nel
circuito del freddo reagisce con uno spegnimento automatico.
 I ventilatori e i compressori sono protetti contro sovraccarico e surriscaldamento: ad es. il compressore è
protetto contro l’overclocking.
Ulteriore funzione di protezione (solo condizionatori con opzione Antifreeze-):
 in caso di pericolo di formazione di ghiaccio i compressori e i ventilatori si spengono.
 Solo al nuovo avvio si esce da questa funzione di spegnimento.

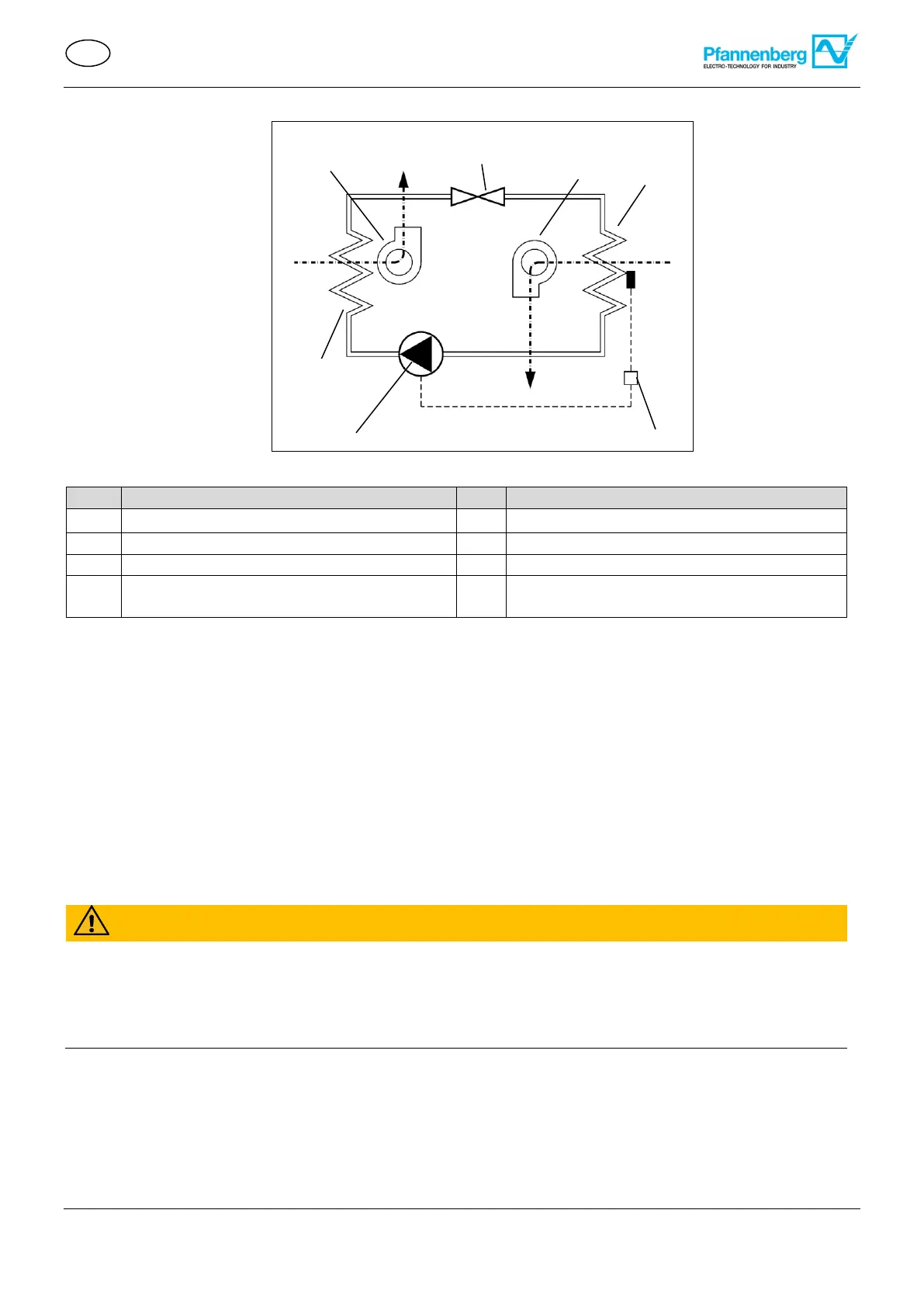

Immagine 9 - Circuito del freddo
1
2
3
5
6
4
7
