Pfannenberg DTT 6801 Series - Option Flachkanalsystem

Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 8 / 49
D
2.4.3 Option Flachkanalsystem
WARNUNG
Kondenswasser im Schaltschrank kann Kurzschlüsse verursachen
Am Luftleitsystem kann es zu Kondenswasserbildung kommen.
 Schaltschrank regelmäßig auf Kondenswasser am Luftleitsystem überprüfen.
 Bei Beschädigungen das Gerät sofort stilllegen und Vorgesetzten informieren.
Das Flachkanalsystem(1) unterstützt die Luftverteilung in gedrängten Schaltschränken. Es sorgt für eine optimierte
Kühlgeräteleistung, mit angepasster Stromaufnahme. Das Flachkanalsystem(1) wird mit einem PAD-Rahmen(2)
verwendet.
 Für das Flachkanalsystem sind drei unterschiedliche PAD-Kanalsysteme vorgesehen:
 DTT-Kühlgeräte 6101/6201 Baugröße 1 (500 W / 1000 W): PAD-Einkanalsystem(3) mit PAD-
Einkanalrahmen(4).

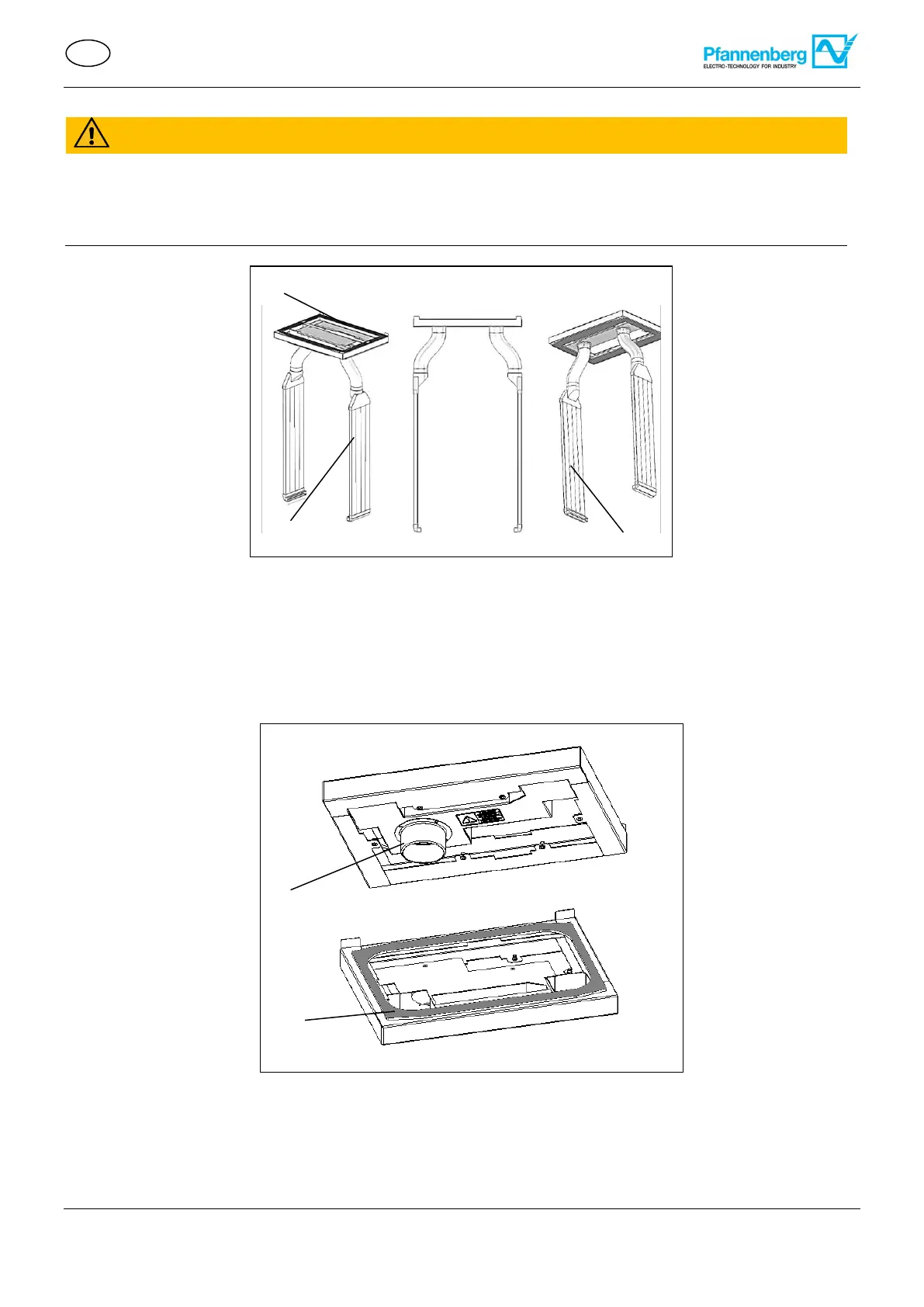

Abbildung 4 – Flachkanalsystem
1
1
2
4
3
Abbildung 5 - PAD-Einkanalsystem DTT-Kühlgeräte 6101/6201
