Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 33 / 49
D
4.2 Bedienung Multi-Controller
Die Bedieneinheit bietet vier Menüeinstellungen, die im LCD- Display(1) angezeigt werden.
LCD- Display
Menüeinstellung
Eingabe
SetP: Sollwert (Setpoint) der Schaltschranktemperatur
0…90 °C
Lit¯: Maximalwert (Grenzwert hoch) der Schaltschranktemperatur
- 55…95 °C
Lit_: Minimalwert (Grenzwert tief) der Schaltschranktemperatur
- 55…95 °C
Unit: Einheit der Schaltschranktemperatur
°C / °F
4.3 Menüeinstellungen vornehmen
Voraussetzung
- Kühlgerät hat den Betrieb gestartet.
- LED-Leuchte(6) der Bedieneinheit leuchtet Grün.
Vorgehen
 Aus der Temperaturanzeige(1) mit den Tasten SCROLL UP(3) und SCROLL DOWN(4) durch die Menüs (SetP,
Lit¯, Lit_, Unit) scrollen.
 Mit der Taste SET(5) ein Menü anwählen.
 Passwort eingeben. Nach dem Drücken der Taste SET(5) innerhalb von zwei Sekunden erst die Taste SCROLL
UP(3) und Taste SCROLL DOWN(4) drücken, siehe Abbildung Tastenkombination Passwort.
 Den gewünschten Wert immer über die Tasten SCROLL UP(3) und SCROLL DOWN(4) einstellen.
 Wert mit der Taste SET(5) bestätigen.
 Zurück mit der Taste BACK(2), der Wert wird nicht gespeichert.
 Anwählen eines anderen Menüs durch das Scrollen mit den Tasten SCROLL UP(3) und SCROLL DOWN(4).
 Erfolgt 30 Sekunden keine Eingabe, entsteht ein TIMEOUT und das LCD-Display springt zur
Temperaturanzeige.
 Menü ist im Kühlgerät eingestellt.
1
2
3
1
4
5
Passwort
< 2s < 2s
5
3
1
4

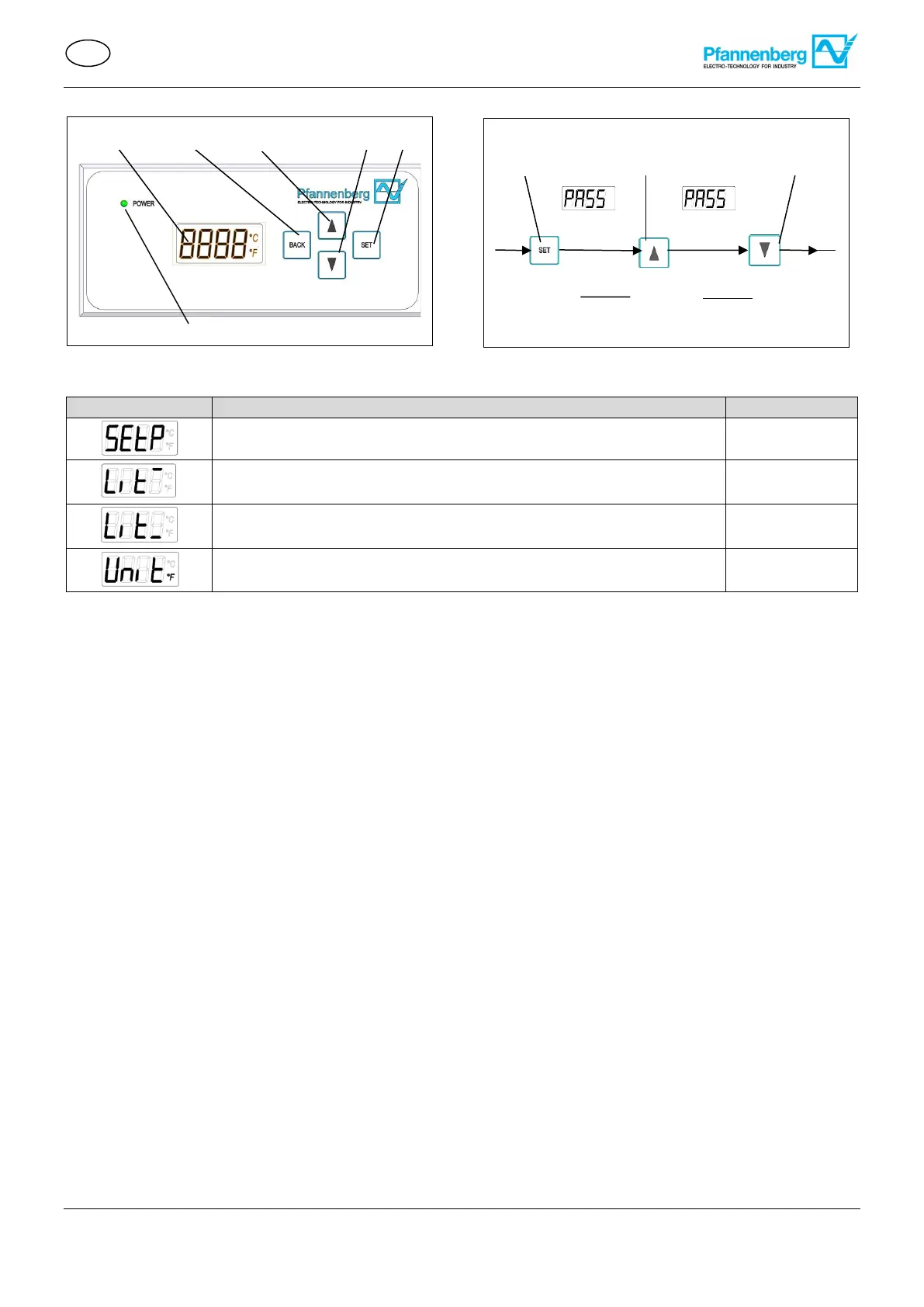

Abbildung 33 - Bedieneinheit (MC)
Abbildung 34 - Tastenkombination Passwort (MC)
