Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 10 / 50
F
2.4.4 Contrôleur
Les contrôleurs sont des unités de réglage qui servent à paramétrer les fonctions techniques de froid et les
données d’exploitation. Ils permettent de lire les messages du système et les données de diagnostic. Les
contrôleurs disposent d’une interface de service, sur laquelle différentes configurations sont possibles. Par ailleurs,
il existe une connexion pour la liste de signalement des défauts
Pos
Unité de
commande
Fonctionnement
1
DEL verte
- Indique le mode d’exploitation :
Signal lumineux continu = pas de défaut / clignotement = défaut
2
Écran LCD
(à 4 caractères)
- Affiche les informations du système :
Unité de mesure de la température, fonction d'énergie, mode d’exploitation,
données du système, numéro d’erreur et paramétrages du menu / points du
menu / niveau du menu.
3
Touche BACK
- Activation des paramétrages du menu.
- Retour au niveau du menu immédiatement supérieur.
4
Touche SCROLL
UP
- Défilement vers le haut des points du menu ou des éléments d'affichage dans
le niveau de menu en cours.
5
Touche SCROLL
DOWN
- Défilement vers le bas des points du menu ou des éléments d'affichage dans
le niveau de menu en cours.
6
Touche SET
- Sélection du point du menu en cours.
- Retour au niveau du menu immédiatement inférieur.
Les climatiseurs avec multicontrôleur (MC) possèdent une unité de commande dotée d’une unité de commande
dotée d’une DEL-verte (1) et d’un écran -LCD(2). L’unité de commande se trouve sur le capot de l’appareil. Si la
DEL verte (1) reste éclairée en continu, quand l’appareil est branché, le fonctionnement est correct. L’écran LCD
affiche les informations du système. Les informations suivantes du système peuvent s’afficher :
Écran LCD
Information système
Affichage – température (°C/°F) du capteur de réglage en état normal
d’exploitation.
Affichage - exécution d’arrêt de fonctionnement. La porte est ouverte.
Affichage mixte de la température et de l’arrêt de fonctionnement en cas d’erreur
Er00. Affichage : StoP Er00Température.
Affichage - exécution de la fonction d’énergie, est activée en mode d’économie
d’énergie
Affichage alterné avec celui de la température (°C/°F).
Affichage - numéro d’erreur en cas de défaut.
En cas de défaut, affichage alterné du numéro de l’erreur (Er01-Er15) avec celui
de la température (°C/°F). Exception erreur Er00 : affichage StoP Er00
Température.
En cas de défaut ou de fonctionnement défectueux, la DEL verte (1) commence à clignoter et l’écran LCD (2)
affiche les numéros d’erreur, en alternance avec la température. Pour de plus amples détails, voir Signalements
des erreurs .
1
2
5
4
6
3

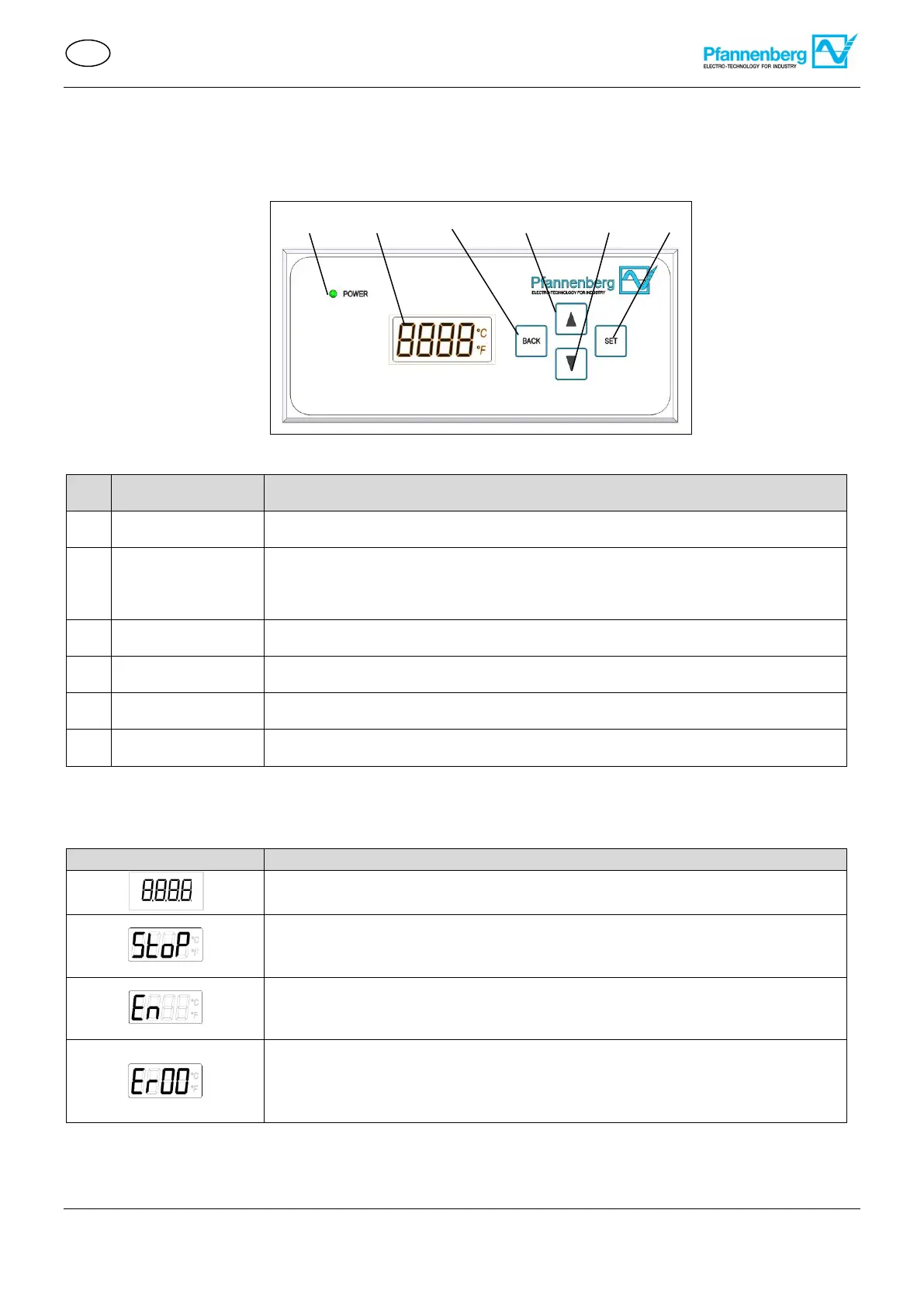

Illustration 8 - Unité de commande du multicontrôleur (MC)
