Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 23 / 49
I
3.4.5 -Montaggio del quadro elettrico
Requisiti
- I golfari M8 sono avvitati al condizionatore, si veda Montaggio di golfari M8-.
- Il condizionatore è correttamente fissato con cinghie.
Utensili e materiali necessari
- Cinghie, eventualmente gru di carico
Procedura
 Sollevare lentamente e in modo uniforme il condizionatore correttamente fissato, si veda l’immagine montaggio
del condizionatore DTT.
 Montare il condizionatore orizzontalmente.
 Poggiare il condizionatore sulla sommità del quadro elettrico e orientarlo alle aperture.
 Assicurarsi che lo scarico della condensa(1) si trovi nel punto più basso.
 Posare il flessibile dello scarico della condensa con fascette e senza piegature.
 Il flessibile dello scarico della condensa non deve superare la lunghezza di 3 m.
 Durante il funzionamento, controllare a intervalli regolari se l’acqua di condensa si scarica correttamente.
 Posizionare il condizionatore esattamente in corrispondenza dell’apertura.
 Fissare tutti e sei fermi(2) all’interno del quadro elettrico, si veda l’immagine Montaggio del condizionatore -
sezione dettagliata A.
 Ruotare tutti e sei i fermi(2) all’interno del quadro elettrico attraverso le guide e montare il condizionatore, si
veda l’immagine Montaggio del condizionatore - sezione dettagliata B.
 Il condizionatore viene applicato al quadro elettrico ed è pronto per il collegamento elettrico, si veda
Collegamento elettrico

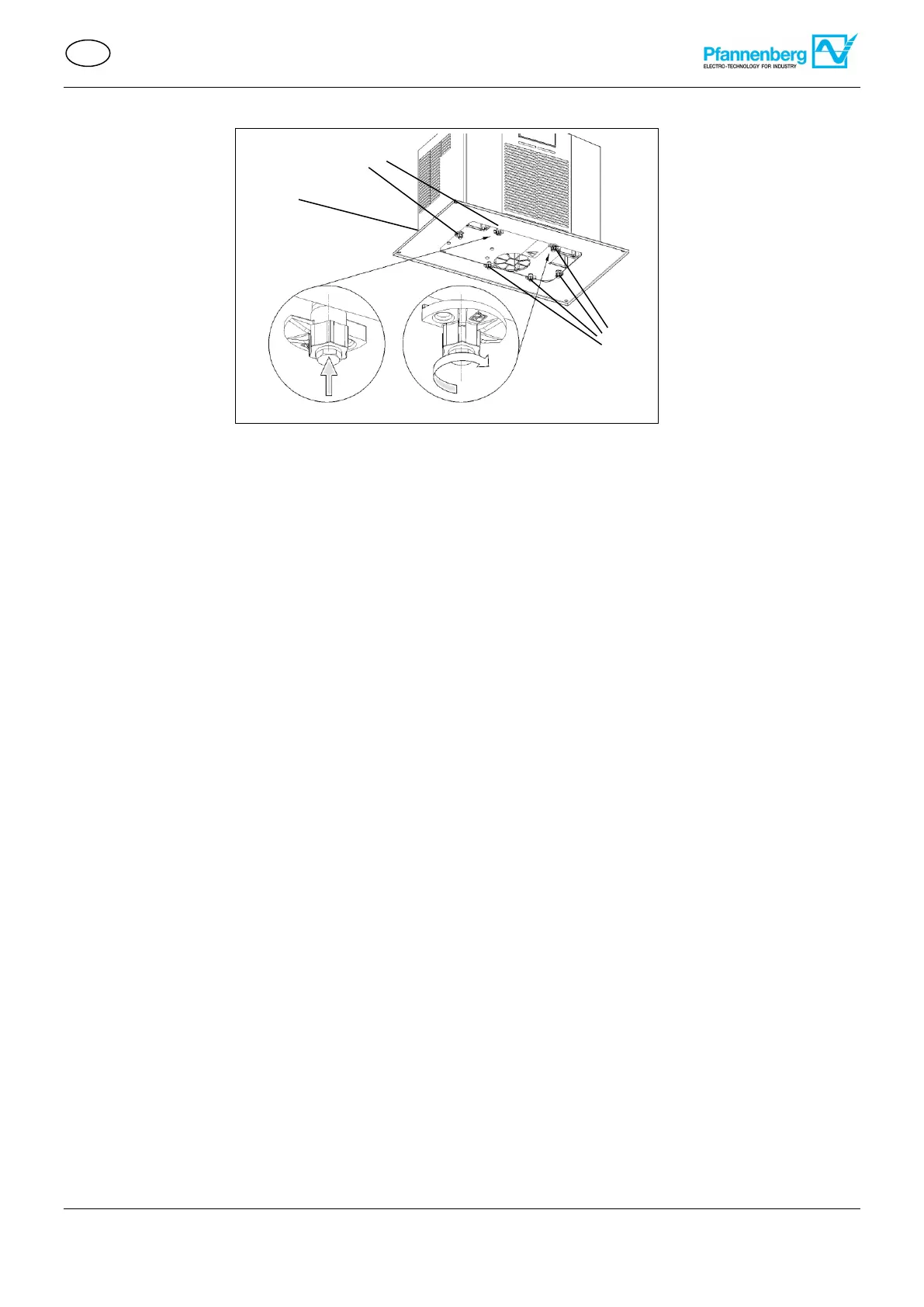

Immagine 20 – Montaggio del condizionatore con fermi
3
1
2
2
A
B
