Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 24 / 49
3.4.6 Montaggio con telaio a sostituzione rapida
Il telaio a sostituzione rapida offre la massima flessibilità nello smontaggio e montaggio dei condizionatori.
Consente la sostituzione semplice e rapida del condizionatore.
Le aperture di montaggio e i punti di fissaggio sono identici a quelli del montaggio del condizionatore singolo, si
veda DTT - Praticare le aperture. Pertanto il telaio a sostituzione rapida può essere fornito anche in seguito, si
veda l’ordinazione dei ricambi e degli accessori.
Il telaio a sostituzione rapida dispone di un meccanismo di bloccaggio centralizzato, che garantisce un
collegamento estremamente sicuro con il condizionatore DTT.
Preparazione dell’apparecchio - Rimuovere il coperchio frontale
Viti coperchio frontale (3x)
Requisiti
- Tutti i requisiti di montaggio sono soddisfatti, si veda Condizioni generali per il montaggio
- Le aperture del condizionatore sono state eseguite, si veda DTT - Praticare le aperture..
- Il condizionatore è privo di tensione.
- La tenuta superficiale al quadro elettrico viene realizzata.
Utensili e materiali necessari
- Utensile di montaggio, cacciavite
- Kit in dotazione: Supporti (2x), viti M6x10 mm (4x), rondelle (4x)
Procedura
Svitare le sei viti (quadro elettrico / interno) con i fermi(1).
Le viti e i fermi serviranno in un secondo momento per il montaggio del telaio a sostituzione rapida.
Svitare tre viti(2) del coperchio frontale. Per allentare le viti, girare il cacciavite in senso antiorario, si veda
l’immagine Svitare il coperchio frontale.
Spingere in alto il coperchio frontale(3) prestando attenzione.
Prima di rimuovere il coperchio frontale, svitare sempre il cavo di messa a terra (4).
Tirare in avanti il coperchio frontale prestando attenzione, si veda l’immagine Rimuovere il coperchio frontale.
Il coperchio frontale è rimosso.

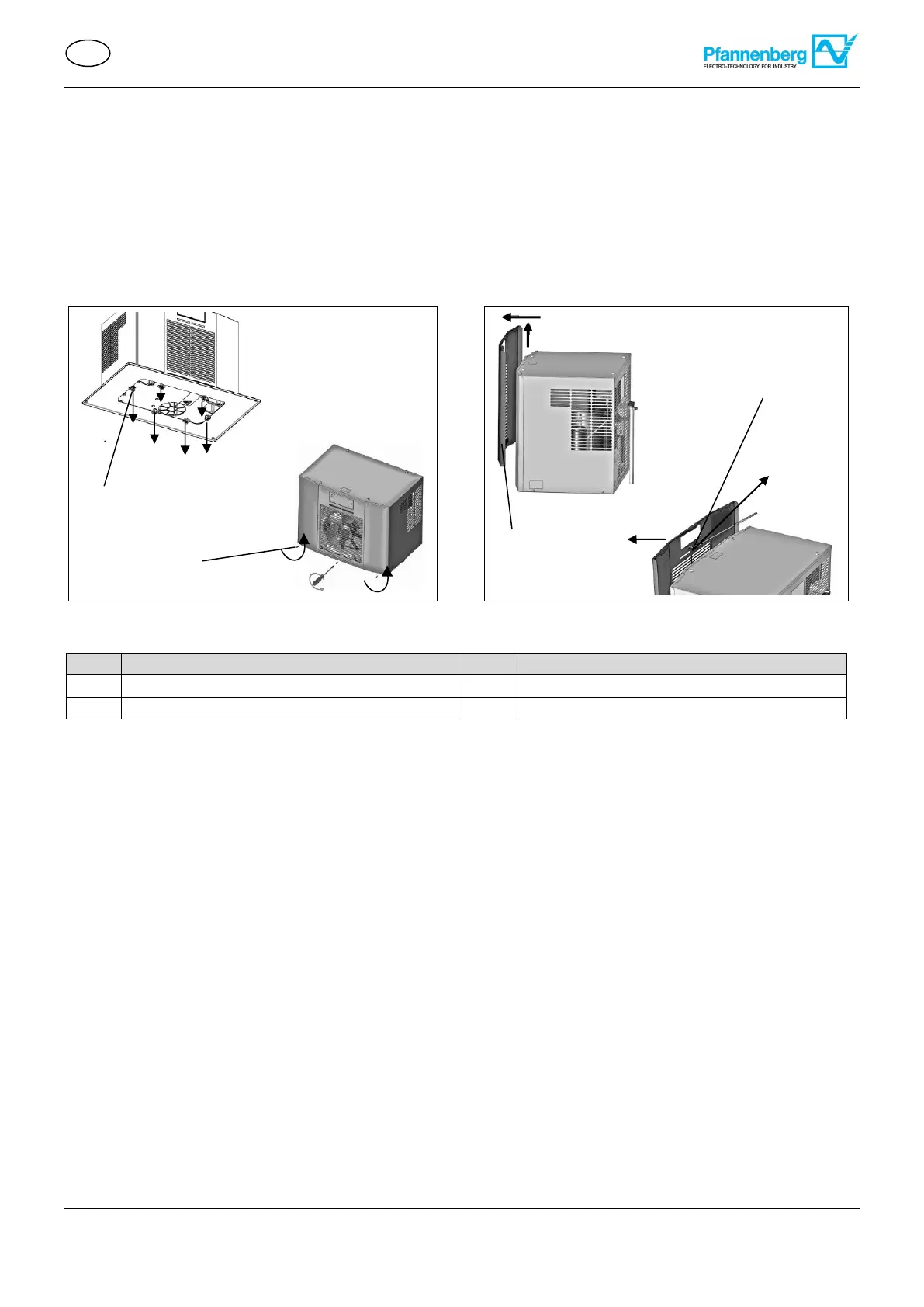

Immagine 22 – Svitare il coperchio frontale
Immagine 21 – Rimuovere il coperchio frontale
