Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 13 / 49
2.4.8 Modalità di risparmio energetico
I condizionatori con Multi-Controller (MC) sono provvisti di una modalità di risparmio energetico, Pertanto i
condizionatori sono dotati di un secondo sensore di temperatura TS2(1) che controlla la temperatura interna del
quadro elettrico.
Il sensore di temperatura TS2(1) è compreso nel kit in dotazione e viene installato esternamente al condizionatore.
Per l’installazione, inserire il connettore (3) nel controconnettore(2) del condizionatore. Il controconnettore(2) è
contrassegnato con X51 nello schema elettrico, si veda Collegamento elettrico.
Grazie alla sua lunghezza, il sensore di temperatura TS2(1) può essere posizionato in modo relativamente libero
nel quadro elettrico, e può essere fissato con una fascetta.
Si consiglia di posizionare il sensore di temperatura TS2 nel punto in cui si sviluppa maggiormente il calore.
Funzione Modalità di risparmio energetico
Nello stato di consegna si attiva la modalità di risparmio energetico quando la modalità di raffreddamento non è
attiva per 30 minuti. Il display LCD mostra la funzione energetica “EN”, si veda informazioni di sistema
Se nella modalità di funzionamento attiva la temperatura interna del quadro elettrico sale superando la
temperatura nominale impostata, viene inviato un segnale di richiesta di raffreddamento e la modalità di
risparmio energetico viene interrotta.
La modalità di raffreddamento rimane sempre attiva fino a quando non viene raggiunta la temperatura nominale
(meno l'isteresi). 30 minuti dopo il raggiungimento della temperatura nominale si attiva sempre la modalità di
risparmio energetico.
Se il sensore di temperatura esterna TS2(1) rileva il superamento della temperatura nominale nella modalità di
risparmio energetico, il ventilatore-evaporatore- (interno) si spegne. La temperatura nominale viene misurata
senza considerare l’isteresi.
Se il sensore di temperatura esterna TS2(1) rileva il superamento della temperatura nominale, il ventilatore-
evaporatore- (interno) si accende. Al valore della temperatura nominale viene aggiunta l’isteresi.
Se non si verificano anomalie, l’uscita segnalazione guasti nella modalità di risparmio energetico è chiusa.

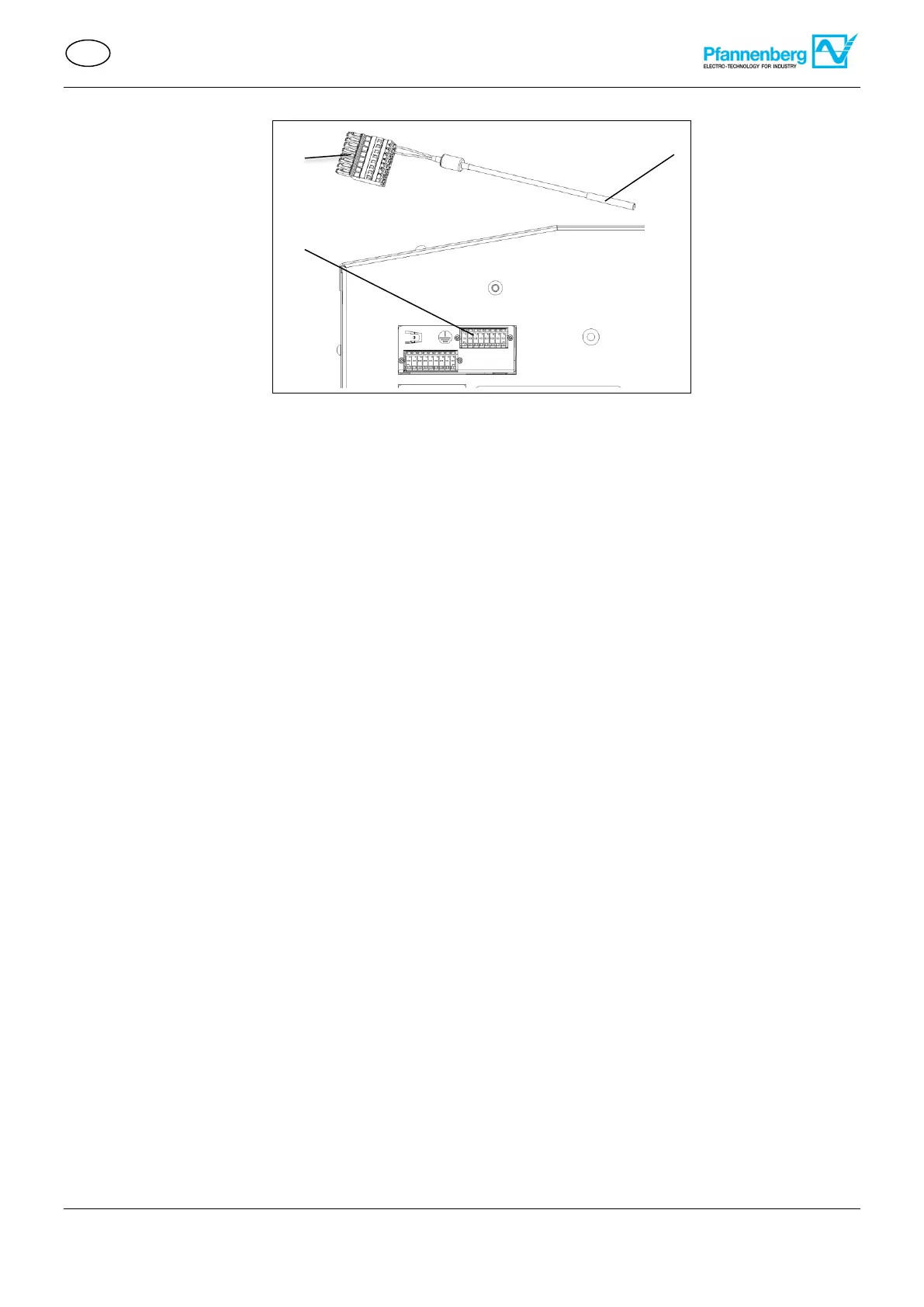

Immagine 14 – TS2 - Sensore di temperatura
