Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 37de 49
4.5 Interfaz de servicio
Peligro mortal debido a descarga eléctrica
Las unidades que cuentan con alimentación y los cables de conexión al descubierto pueden generar
descargas eléctricas y causar accidentes graves.
Los trabajos en las conexiones eléctricas deberán realizarlos únicamente técnicos con formación
electrotécnica.
Antes de tender todas las conexiones eléctricas, asegurarse de que la unidad no esté recibiendo
alimentación.
Lainterfaz de servicio(1) permite modificar los parámetros de funcionamiento.. Está colocada en la parte interna
del climatizador DTT y por eso se debe retirar el protector de la unidad para la conexión del adaptador USB.
Para desmontar el protector de la unidad, véase Retirar la compuerta delantera.
El puerto(1) para el adaptador USB se encuentra en la placa de circuitos impresos. En el esquema de las
conexiones eléctricas está marcado con el marcado de medio de producción X28.
El parpadeo del LED rojo en la placa de circuitos impresos del controlador no constituye una indicación de
avería ni un mensaje de error. El LED rojo indica que el climatizador recibe alimentación.
Para modificar los parámetros de funcionamiento se requiere un adaptador USB (2) y un software de
configuración ECoolPLANT 2.X que incluya el software para los drivers del USB.
El adaptador USB permite la conexión a un ordenador que trabaje con el software de configuración
ECoolPLANT 2.X. Su utilización se describe en detalle en el manual de funcionamiento correspondiente del
software ECoolPLANT 2.X.
Tras su utilización, retirar el adaptador USB (2) de la unidad. La interfaz de servicio (1) está prevista
únicamente para el intercambio temporal de datos; p. ej., para consultar mensajes del sistema. Está prohibido
su uso continuado.
El adaptador USB está disponible como accesorio, véase encargar piezas de repuesto y accesorios.
El software ECoolPLANT (3) se puede descargar gratuitamente desde el sitio web:
https://www.pfannenberg.com/ código QR(3) incluido.
Encontrará las correspondientes instrucciones de servicio del software ECoolPLANT AQUÍ y en Mi
Pfannenberg.

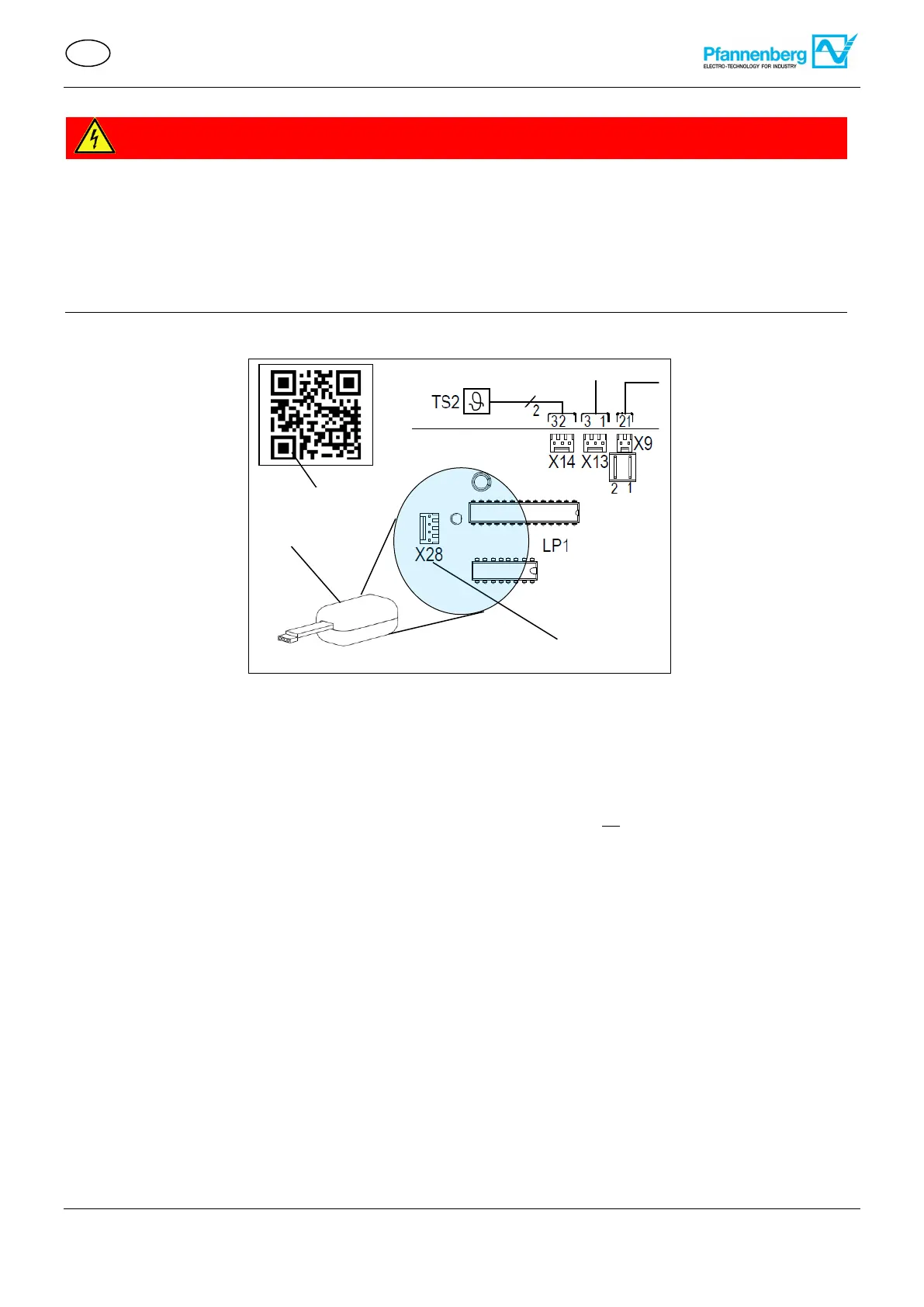

Figura35: Interfaz de servicio
