Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 11 / 49
2.4.5 Funktionsprinzip- Kältekreislauf
Verflüssiger-Ventilator (extern)
Verdampfer-Ventilator (intern)
Elektronische Steuerung mit Temperaturfühler
Die Kühlgeräte bestehen aus unterschiedlichen Komponenten, siehe Abbildung Kältekreislauf.
Der Verdichter(1) verdichtet das Kältemittel mit hohem Druck. Die Temperatur steigt an.
Im Verflüssiger(2) wird diese Wärme an die Umgebungsluft abgegeben. Das Kältemittel verflüssigt sich.
Der Verflüssiger-Ventilator(5) saugt Raumluft durch den Verflüssiger(2) an und gibt sie in die Umgebung ab.
Passiert das Kältemittel das Expansionsventil(3), kommt es zum Druckabfall.
Im Verdampfer(4) entzieht das Kältemittel Wärme aus der Schrankinnenluft und verdampft. Die
Schrankinnenluft wird gekühlt und entfeuchtet.
Der Verdampfer-Ventilator(6) saugt die Schrankinnenluft über den Verdampfer(4) ab und gibt sie gekühlt an den
Schaltschrank wieder ab.
Die Kühlgeräte sind über einem Temperaturfühler(7) gesteuert. Er erfasst die Schaltschrank-Innenluft.
2.4.6 Sicherheitskonzept
Gefahr durch veränderte Sicherheitseinrichtungen
Nicht funktionierende oder mangelhafte Sicherheitseinrichtungen führen zu schweren Unfällen.
Jegliche Veränderungen am Gerät, insbesondere der Sicherheitseinrichtungen, sind verboten.
Bei defekten Sicherheitseinrichtungen das Gerät sofort stilllegen und aus dem Betrieb nehmen.
Kühlgeräte besitzen einen geprüften Druckschalter nach EN 12263. Er reagiert bei Druckanstieg im
Kältekreislauf mit einer automatischen Abschaltung.
Ventilatoren und Verdichter sind gegen Überlastung und Überhitzung geschützt: Z.B ist der Verdichter gegen
Übertaktung geschützt.
Zusätzliche Schutzfunktion (nur Kühlgeräte mit Antifreeze-Option):
Bei Vereisungsgefahr schalten sich die Verdichter und die Ventilatoren ab.
Erst ein erneuter Betriebsstart verlässt diese Abschaltungsfunktion.

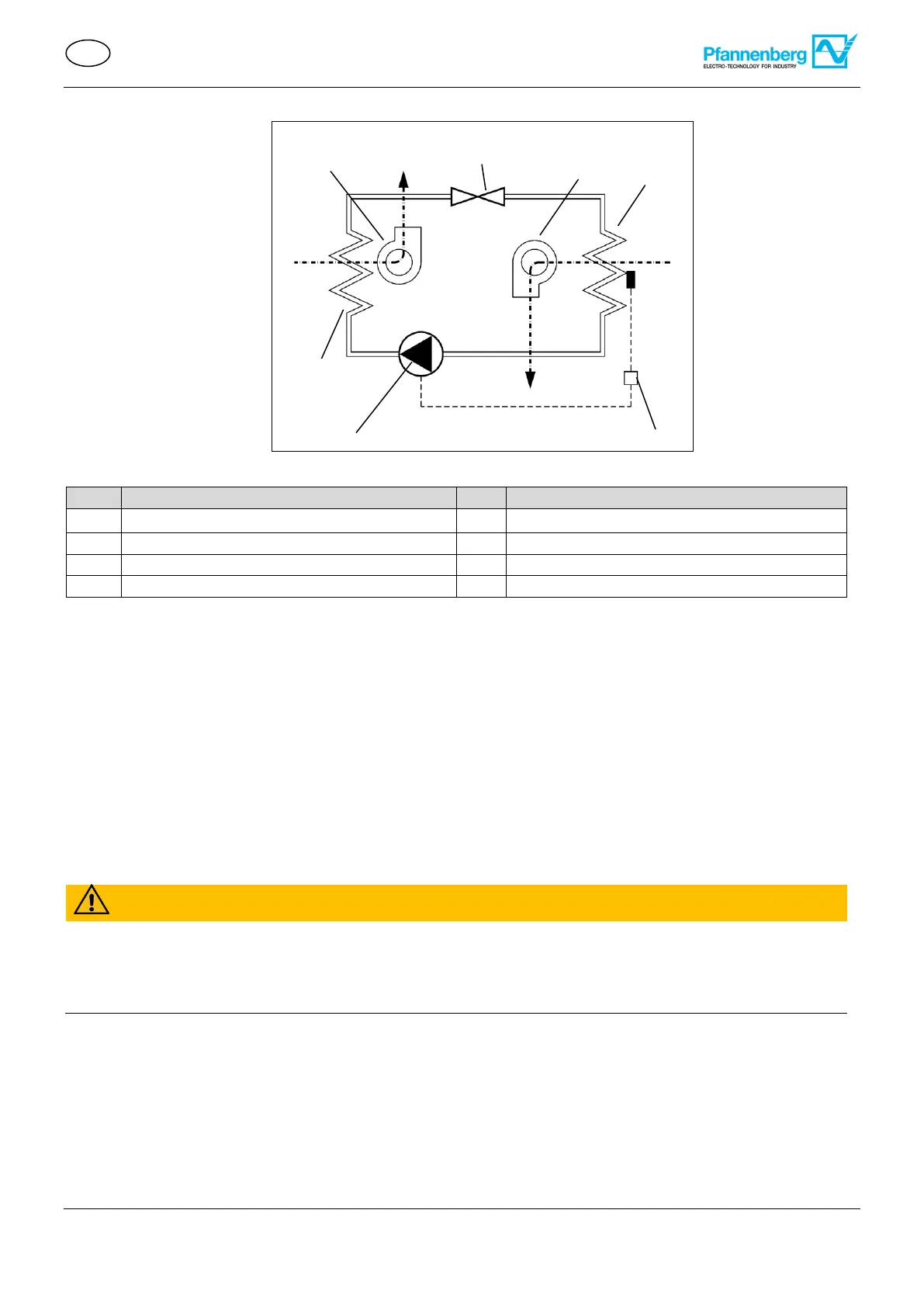

Abbildung 9 - Kältekreislauf
