Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 24de 49
3.4.6 Montaje con bastidor de cambio rápido
El bastidor de cambio rápido ofrece máxima flexibilidad en el desmontaje y montaje del climatizador. De esta
forma se puede cambiar el climatizador de forma rápida y sencilla. Los recortes de montaje y los puntos de
sujeción son idénticos a los del montaje del climatizador en sí, véase recortes para climatizadores DTT. Por
ello, el bastidor de cambio rápido se puede sustituir sin problema, véase encargar piezas de repuesto y
accesorios.
El bastidor de cambio rápido dispone de un mecanismo de bloqueo central que establece una conexión
totalmente segura con el climatizador DTT.
Preparación de la unidad: Retirar la compuerta delantera
Tornillos/ Tornillos de presión (6x)
Tornillos de la compuerta delantera (3x)
Prerrequisitos
- Se deben respetar todos los requisitos generales del montaje, véase Requisitos generales para el montaje
- Deberán haberse colocado los recortes para el climatizador, véase recortes para climatizadores DTT.
- El climatizador no recibe alimentación.
- Se ha colocado el sellado de superficies en el armario eléctrico.
Herramienta y materiales necesarios
- Herramienta de montaje, destornillador
- Paquete adicional: Soporte (2x), tornillos M6x10 mm (4x), arandelas (4x)
Procedimiento
Desatornillar los seis tornillos (armario eléctrico/ interior) con los tornillos de presión(1).
Los tornillos y los tornillos de presión serán necesarios más adelante para el montaje del bastidor de cambio
rápido.
Desatornillar los tres tornillos(2) de la compuerta delantera. Para soltarlos se ha de girar el destornillador en el
sentido contrario a las agujas del reloj, véase figura separar compuerta delantera.
Deslizar con cuidado la compuerta delantera(3) hacia arriba.
Antes de retirar la compuerta delantera siempre se ha de soltar el cable a tierra (4).
Retirar la compuerta delantera con cuidado hacia delante, véase figura Retirar compuerta delantera.
Se ha retirado la compuerta delantera.

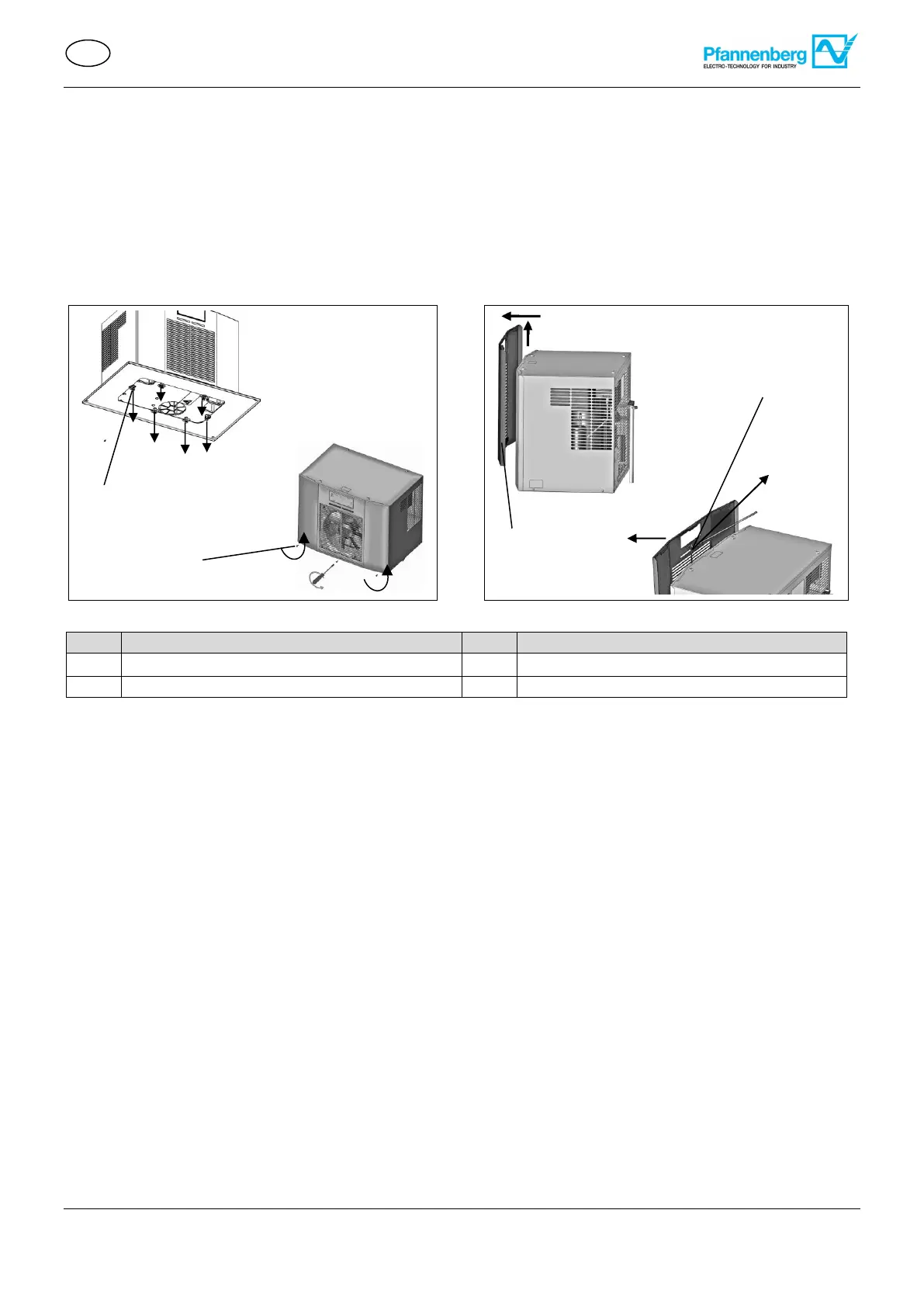

Figura21: Separar la compuerta delantera
Figura22: Retirar la compuerta delantera
