Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 12 / 50
F
2.4.7 Gestion de la condensation
Remarque
Les défauts d’isolation de l’armoire de distribution endommagent le fonctionnement de l’appareil.
 La vérification régulière des joints permet d’éviter la formation excessive de condensat.
 L’intégration d’un contacteur de porte diminue la formation de condensat lorsque l’armoire de distribution
est ouverte.
 L’une des caractéristiques principales des climatiseurs DTT est le déplacement des cycles climatiques. Le cycle
froid (1) se trouve en haut et le cycle chaud (5) en bas. Il n’y a aucun pont thermique (2) avec l’armoire de
distribution et pour cette raison, aucun condensat ne se forme à l’intérieur (4) de celle-ci, voir l’illustration des
cycles climatiques.
 L’évaporateur (6) se trouve dans la partie supérieure du climatiseur DTT, ce qui permet une évacuation
verticale de l’eau de condensation. Celle-ci n’entre pas du tout en contact avec l’armoire de distribution. Pour
des raisons de sécurité, l’évaporateur de condensat dispose d’un raccord d’écoulement doté d’un tuyau
d’évacuation (7).
  Le condensat produit est recueilli à l’aide d’une bouteille de récupération des condensats. Celle-ci est
disponible en tant qu’accessoire. Pour commander des accessoires, toujours indiquer le numéro, voir
Commande de pièces de rechange.
• De l’air chaud qui entre en contact de manière concentrée avec l’évaporateur, provoque de l’eau de condensation. Dans le
climatiseur DTT, l’air chaud (9) est réparti sur une grande surface de l’évaporateur (8). La vitesse ainsi réduite de l’air
empêche les tourbillonnements, d’où l’absence de condensat dans l’écoulement d’air (10) en direction de l’armoire de
distribution.
• Les climatiseurs DTT possèdent des buses de sortie d’air (11) disposées des deux côtés au lieu de tuyaux d’air. Ces buses
de sortie d’air (11) accélèrent l’air froid (10) et le conduisent sans formation de condensat jusqu’au sol de l’armoire de
distribution, voir l’illustration de refroidissement de l’air.

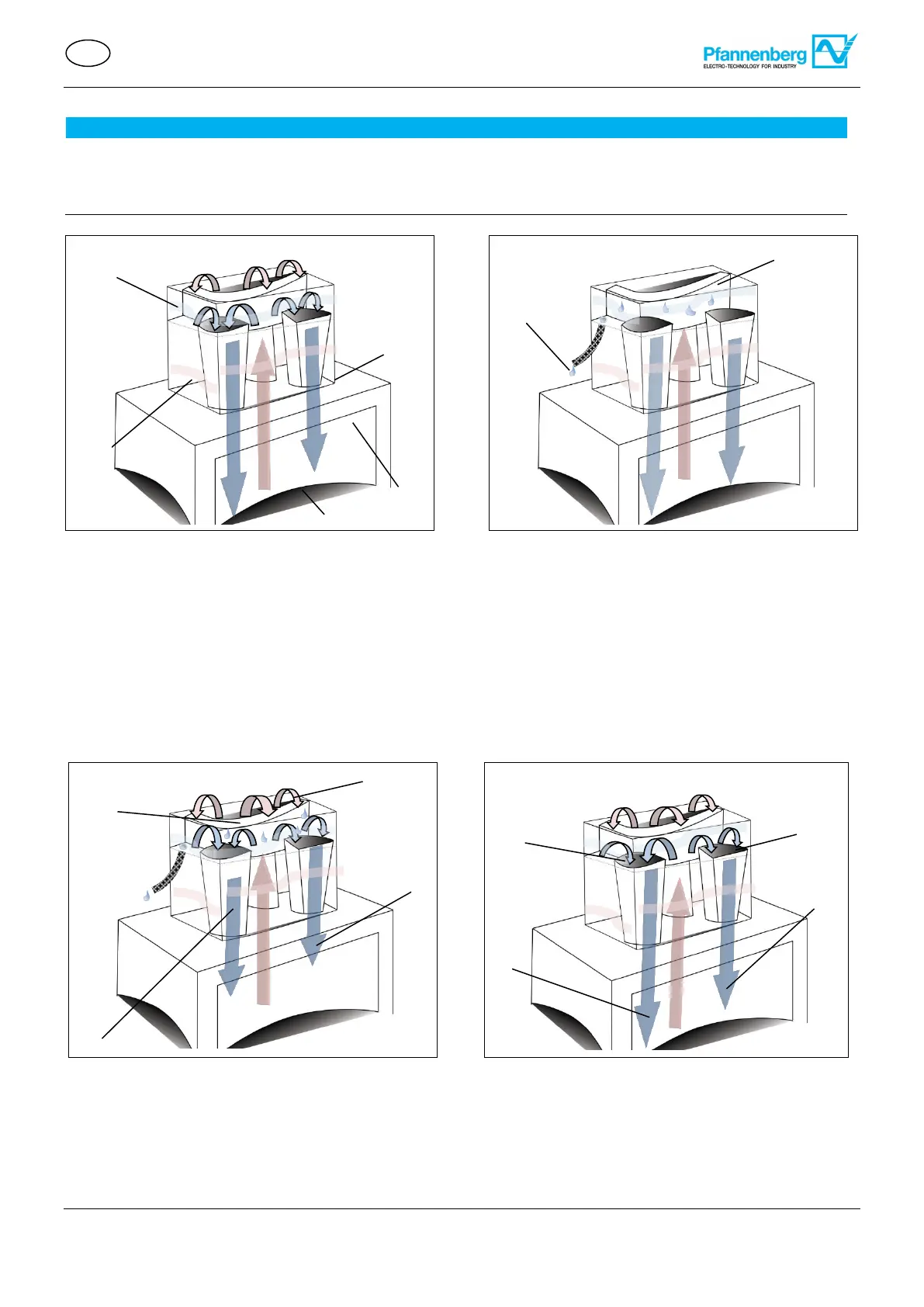

Illustration 11 - Évacuation du condensat
Illustration 10 – Disposition des cycles climatiques
1
2
5
3
4
7
6
Illustration 12 - Fonctionnement de l’évaporateur
Illustration 13 - Refroidissement de l’air
9
10
8
11
11
10
10
10
