Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 32 / 49
4 Bedienung
4.1 Allgemeine Funktionen
Gefahr von Schäden am Kühlgerät
Der Betrieb ohne Gerätehaube verhindert ausreichende Luftzufuhr zum Verflüssiger und führt zur
Einschränkung der vorgesehenen Erwärmungsfunktion.
Kühlgerät nur mit aufgesetzter Gerätehaube betreiben.
Der Muli-Controller (MC) besitzt eine Bedieneinheit mit einer grünen LED-Leuchte(1). Tritt ein Fehler auf, blinkt die
grüne LED-Leuchte(1) und im LCD-Display(2) werden verschiedene Systeminformationen angezeigt, siehe
LCD-Display.
Sind die Montage- und Installationsarbeiten abgeschlossen, die Stromzufuhr zum Kühlgerät einschalten.
Das Kühlgerät startet seinen Betrieb und die LED-Leuchte(1) schaltet auf Grünes Dauerlicht.
Nach Anlegen der Versorgungsspannung und bei geschlossener Tür laufen die Geräte kontinuierlich.
Ausnahme: Energiesparmodus und Kühlgeräte mit Antifreeze-Option.
Der externe Temperatursensor steuert den Energiesparmodus, siehe TS2-Temperatursensor.
Die Multimaster- Funktion kann bis zu sechs Kühlgeräte in der Bus-Funktion verbinden.
Das LCD-Display(2) zeigt die aktuellen Betriebszustände, siehe Bedieneinheit .
Das Kühlgerät ist mit einer elektronischen Steuerung ausgestattet. Ein interner Temperaturfühler(4) erfasst die
Temperatur der angesaugten Schaltschrank-Innenluft(3). Die Überschreitung oder die Unterschreitung der
Unteren- und Oberen- Grenztemperatur führt zum Auslösen einer Störmeldung (5).
Die grüne LED-Leuchte(1) blinkt, das LCD- Display(2) zeigt die Fehlernummer mit Temperatur (°C/°F) an.
Die Umgebungsbedingungen und Schaltschrank-Innentemperaturen müssen den vorgeschriebenen
technischen Daten entsprechen, siehe Technische Daten.
Die Umgebungstemperatur muss unterhalb 55°C liegen, siehe Funktionsprinzip-Luftstrom.
Werkseitig ist die Einstellung der Werte im Auslieferzustand wie folgt:
• Sollwert der Schaltschranktemperatur beträgt 35°C.
• Maximalwert der Schaltschranktemperatur beträgt 50°C.
• Minimalwert der Schaltschranktemperatur beträgt 15°C.
• Messeinheit der Schaltschranktemperatur ist °C.

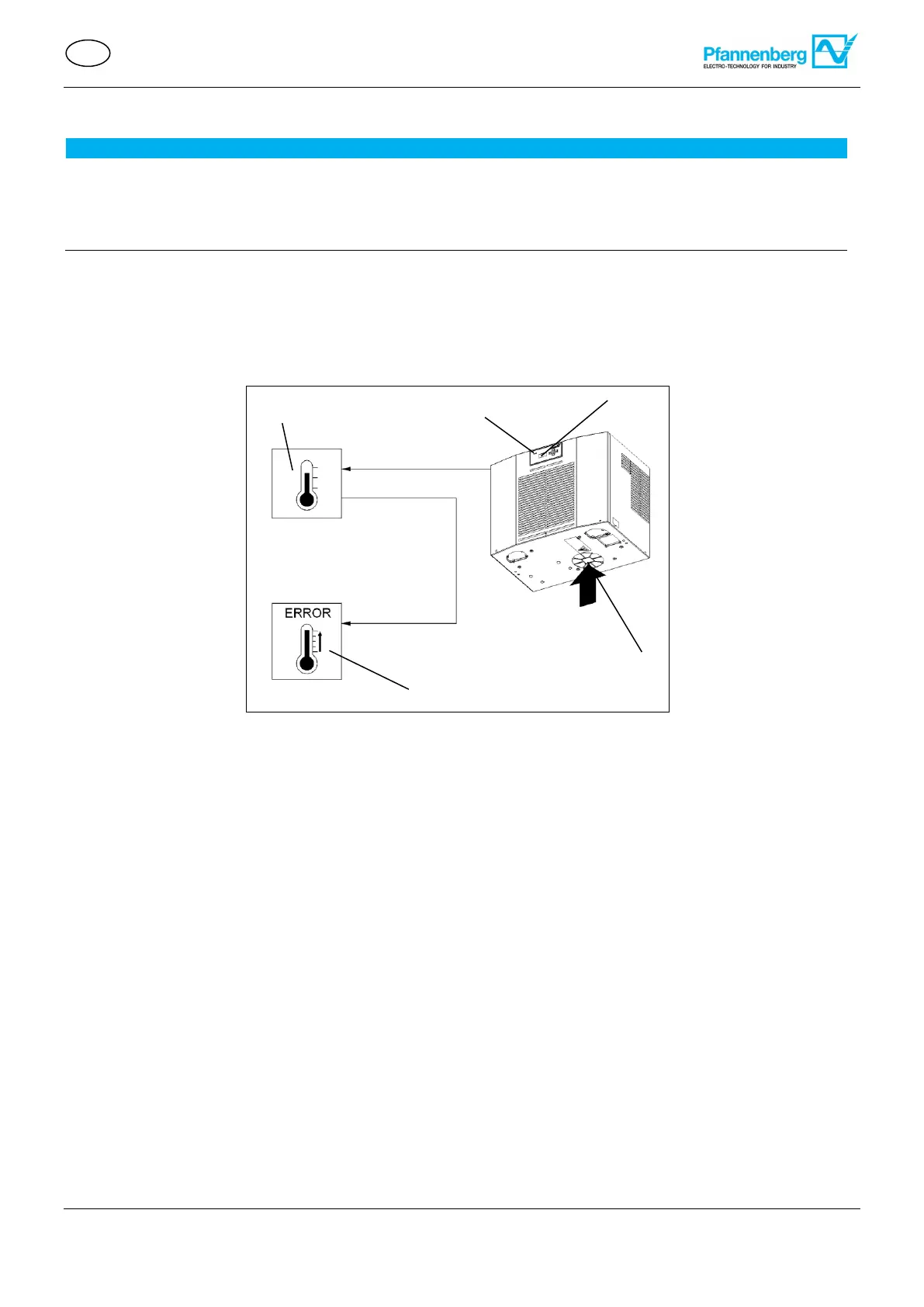

Abbildung 32 - Funktion elektronische Steuerung
