Istruzioni per l’uso DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Pagina 33 / 49
I
4.2 Utilizzo del Multi-Controller
L’unità di comando presenta quattro impostazioni di menu, visualizzate nel display LCD(1).
Display LCD
Impostazioni di menu
Immissione
SetP: Valore nominale (setpoint) della temperatura del quadro elettrico
0…90 °C
Lit¯: Valore massimo (valore limite elevato) della temperatura del
quadro elettrico
- 55…95 °C
Lit_: Valore minimo (valore limite basso) della temperatura del quadro
elettrico
- 55…95 °C
Unit: Unità di misura della temperatura del quadro elettrico
°C / °F
4.3 Acquisizione delle impostazioni di menu
Requisito
- Il condizionatore ha iniziato a funzionare.
- IL LED(6) dell’unità di comando è verde fisso.
Procedura
 Dal display della temperatura(1) spostarsi tra i menu (SetP, Lit¯, Lit_, Unit) usando i tasti SCROLL UP(3) e
SCROLL DOWN(4).
 Selezionare un menu con il tasto SET(5).
 Immettere la password. Dopo avere premuto il tasto SET(5), premere entro due secondi prima il tasto SCROLL
UP(3) e poi il tasto SCROLL DOWN(4), si veda l’immagine “Combinazione tasti password”.
 Impostare il valore desiderato sempre usando i tasti SCROLL UP(3) e SCROLL DOWN(4).
 Confermare il valore con il tasto SET(5).
 Tornando indietro con il tasto BACK(2) il valore non viene salvato.
 Selezionare un altro menu spostandosi con i tasti SCROLL UP(3) e SCROLL DOWN(4).
 Se per 30 secondi non viene immesso alcun dato, si verifica un TIMEOUT e il display LCD torna a visualizzare
la temperatura.
 Il menu è impostato nel condizionatore.
1
2
3
1
4
5
Password
< 2s < 2s
5
3
1
4

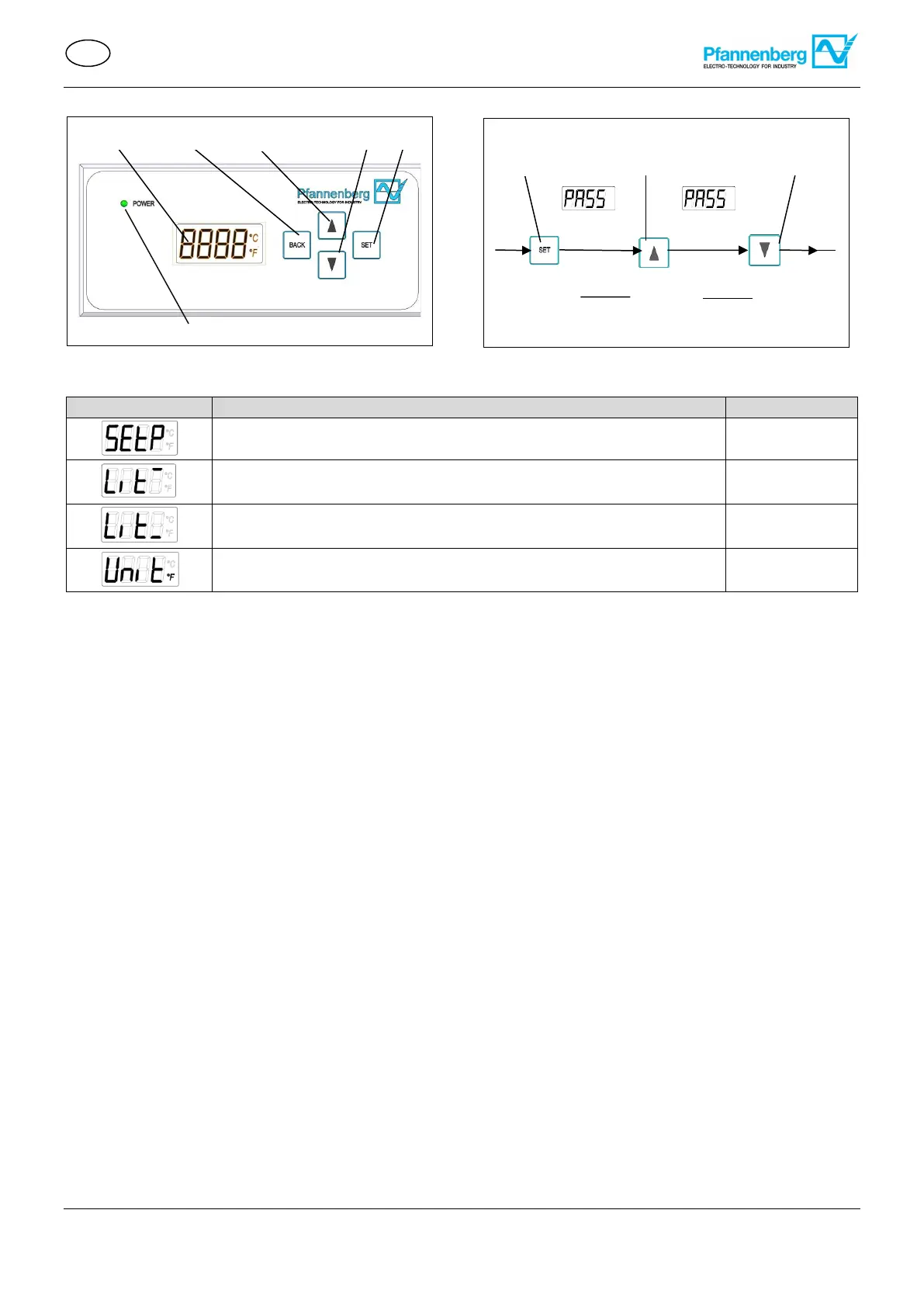

Immagine 33 - Unità di comando (MC)
Immagine 34 - Combinazione tasti password (MC)
