Betriebsanleitung DTT 6801 Multi-Controller (MC) 086100039 © Pfannenberg GmbH Seite 28 / 49
D
3.5.2 Anschluss Multimaster
 Die Multimaster- Funktion kann bis zu sechs Kühlgeräte im Verbund (Bus-Funktion) steuern. Der Anschluss
erfolgt eingangs- und ausgangsseitig über die zwei Kontakte MM1 und MM2. Die Kontakte werden aus dem
Kühlgerät mit einer Kleinspannung versorgt, <20V, 20 mA.
 Zur Vermeidung von Störeinflüssen eine geschirmte Leitung mit verdrillten Paaren verwenden.
 Werden keine geschirmten Leitungen verwendet, sicherstellen, dass in direkter Nachbarschaft keine
Störquellen geführt werden. Störquellen sind: Versorgungsleitungen und Komponenten mit erhöhter
elektromagnetischer Strahlung.
3.5.3 Türkontaktschalter
WARNUNG
Gefahr durch Anlegen von Fremdspannung an den Eingang des Türkontaktes
Fremdspannung kann zu schweren Unfällen führen.
 Das Anlegen von Fremdspannung an den Eingang für den Türkontakt ist verboten.
 Der Eingang/Türkontakt stellt für den Türkontaktschalter eine Kleinspannung (< 20V, 20mA) zur Verfügung.
Das Anbringen eines Türkontaktschalters erhöht die Sicherheit und verhindert einen erhöhten Kondensatanfall.
 Ist kein Türkontaktschalter angeschlossen, die Anschlusskontakte(S1) immer überbrücken.
Türkontaktschalter anbringen
Voraussetzungen
- Das Kühlgerät ist spannungsfrei.
Vorgehen
 Der Türkontaktschalter wird mit dem S1-Anschluss verbunden, siehe Elektrischer Anschluss oder Elektrischer
Schaltplan im Gehäusedeckel.
 Der Türkontakt wird aus dem Kühlgerät mit einer Kleinspannung versorgt, <20V, 20 mA.
 Den Schirm einseitig an die Klemme für Funktionserde anschließen.
 Zur Vermeidung von Störeinflüssen eine geschirmte Leitung mit verdrillten Paaren verwenden.
 Werden keine geschirmten Leitungen verwendet, sicherstellen, dass in direkter Nachbarschaft keine
Störquellen geführt werden. Störquellen sind: Versorgungsleitungen und Komponenten mit erhöhter
elektromagnetischer Strahlung, dazu gehören z. B. Frequenzumrichter oder Motorantriebe.
 Türkontaktschalter ist angeschlossen. Beim Öffnen des Schaltschrankes schalten die Motoren ab.

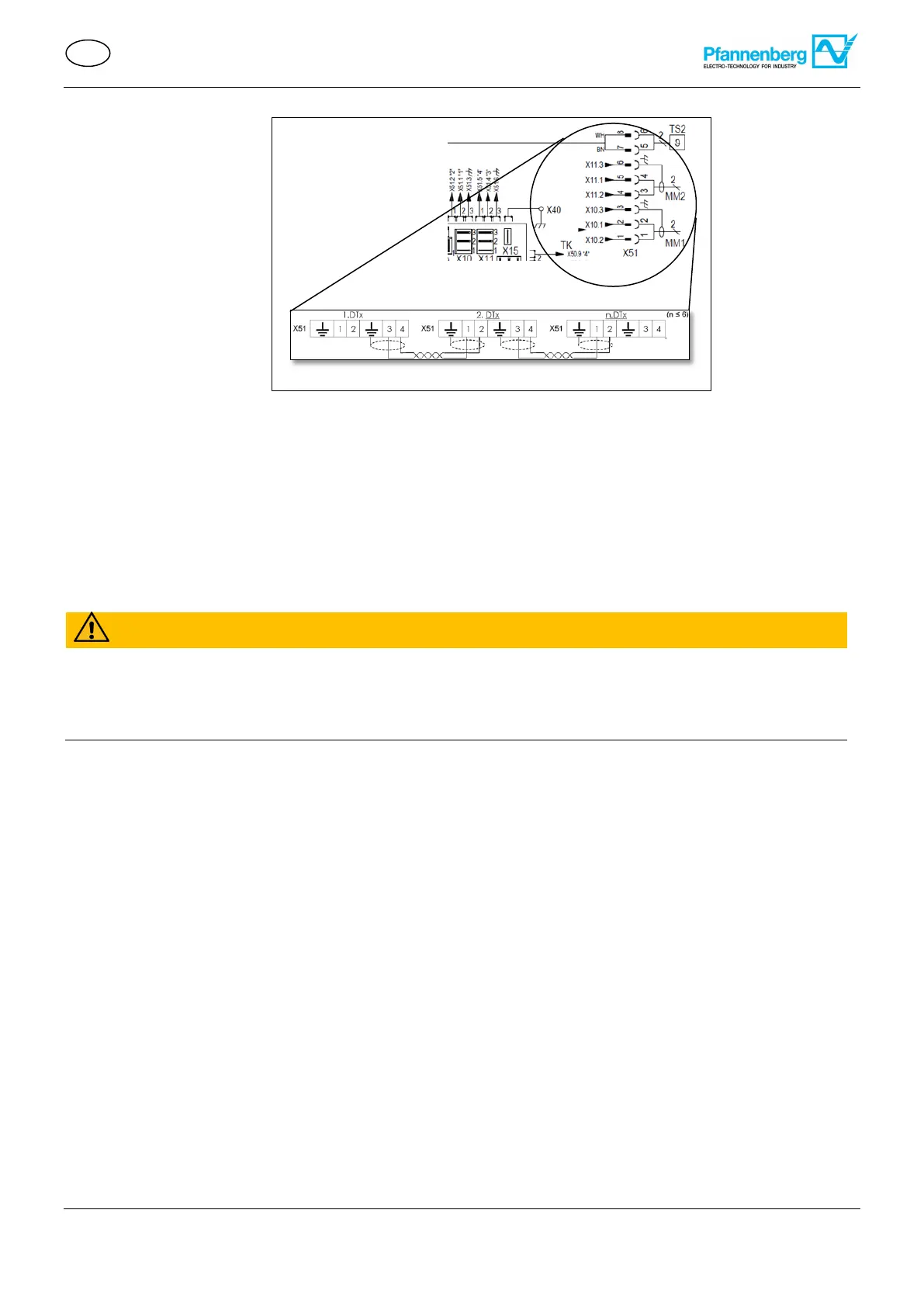

Abbildung 29 – Multimaster- Steuerung
