3.4.6 Installation avec cadre de changement rapide
Le cadre de changement rapide offre une flexibilité maximale au démontage et au montage des climatiseurs.
Il permet un changement simple et rapide des climatiseurs. Les découpes de montage et les points de fixation sont
identiques à ceux du montage du climatiseur seul, voir l’illustration «Réaliser les découpes» .
C’est pourquoi le cadre de changement rapide peut sans problème être ajouté ultérieurement, voir commande de
pièces de rechange et d’accessoires.
Le cadre de changement rapide dispose d’un mécanisme de verrouillage central qui établit une liaison absolument
sûre avec le climatiseur DTT.
Préparation des appareils - Retirer l’abattant avant
Vis de l’abattant avant (3x)
Conditions requises
- Toutes les exigences générales de l’installation sont remplies, voir Exigences générales lors du montage
-
- Les découpes du climatiseur effectuées, voir l’illustration «Réaliser les découpes» .
- Le climatiseur est hors tension.
- L’isolation de surface de l’armoire de distribution est posée.
Outil et matériel requis
- Outil de montage, tournevis
- Supplément : fixation (2x), vis M6 x10 mm (4x), rondelles (4x)
Procédure
Desserrer les six vis (armoire de distribution / intérieur) avec les pênes (1).
Les vis et les pênes seront requis ensuite pour l’installation du cadre de changement rapide.
Desserrer les trois vis (2) de l’abattant avant. Pour ce faire, tourner le tournevis dans le sens inverse des
aiguilles d’une montre, voir l’illustration – Desserrer l’abattant avant.
Soulever prudemment l’abattant avant (3)
Avant de le retirer, toujours desserrer le conducteur de terre(4).
Ôter doucement l’abattant vers l’avant, voir l’illustration - Retirer l’abattant avant.
L'abattant avant est retiré.

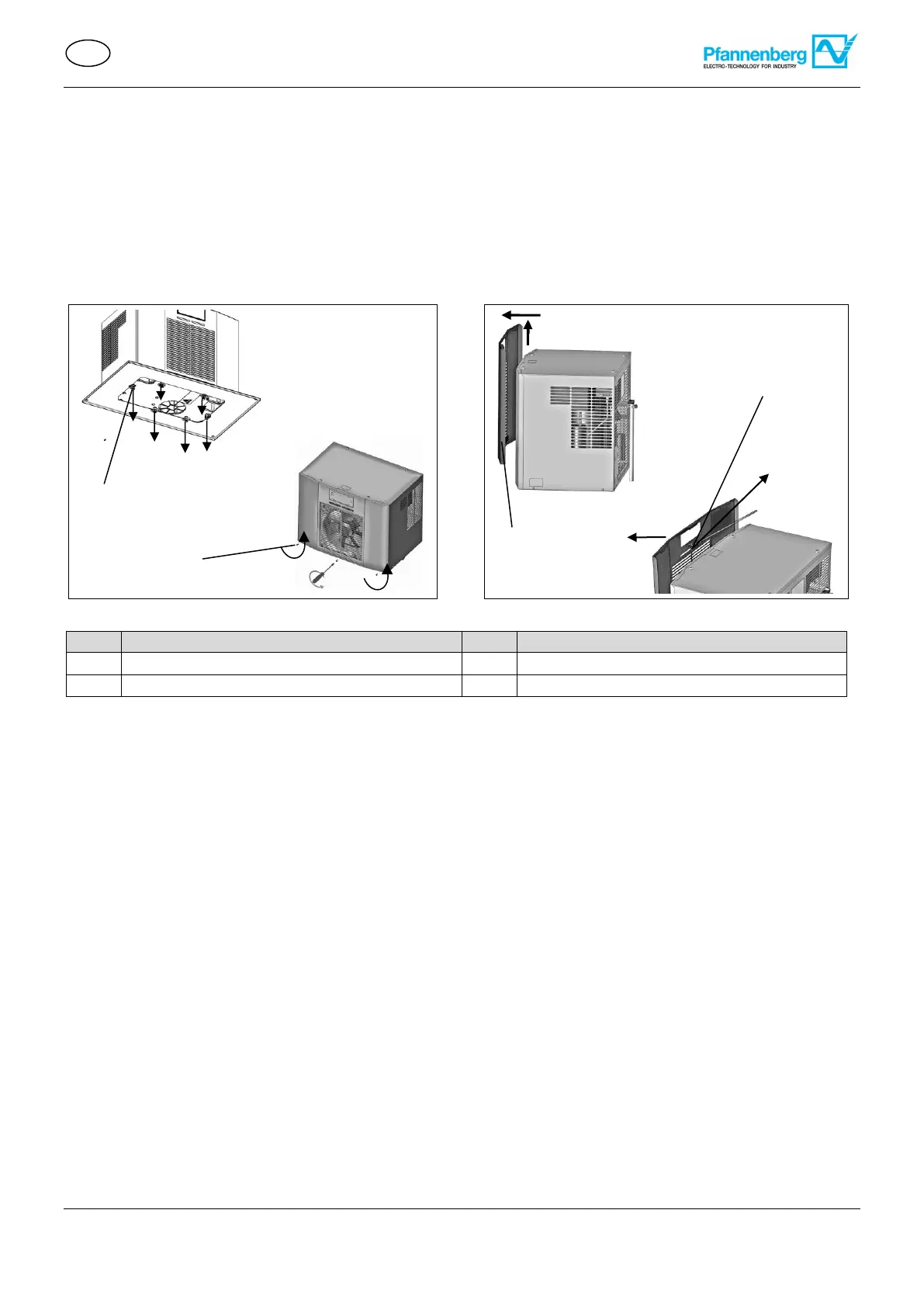

Illustration 21 – Desserrer l’abattant avant
Illustration 22 - Retirer l’abattant avant
