Instruction d’utilisation du multicontrôleur (MC) 086100039 DTT 6801 © Pfannenberg GmbH Page 25 / 50
F
Installation avec cadre de changement rapide
Préparation des appareils - Retirer le capot de l’appareil
Pos
Description
Pos
Description
1
Vis du capot droite (2x)
2
Vis du capot gauche (2x)
3
Conducteur de terre
4
Vis du capot haut (4x)
Procédure
 Desserrer les deux vis du côté droit de l’appareil (1) et les deux vis du côté gauche de l’appareil (2).
 Retirer le conducteur de terre (3), voir illustration Desserrer le capot de l’appareil.
 Retirer les quatre vis sur le haut de l’appareil (4).
 Soulever le capot de l’appareil (5) et le retirer vers l’avant, voir l’illustration - Retirer le capot de l’appareil.
 Le capot est démonté du climatiseur.
Préparation de l’appareil – Montage de la fixation
Procédure
 Perforer l’isolation de l’ouverture de la fixation (6) avec un tournevis. Pour ce faire, tourner 2x à droite et 2x à
gauche.
 Monter les deux fixations (7) avec les quatre vis (7) et les quatre rondelles (supplément). Les ouvertures des
supports sont tournées vers l’avant, voir l’illustration – Montage de la fixation.
 Remonter le capot, l’abattant avant dans l’ordre inverse.
 Resserrer les vis et brancher les conducteurs de terre, voir l’illustration – Remonter le capot.
 La préparation des appareils est achevée. Le climatiseur est prêt pour le montage avec le cadre de changement
rapide.
1
3
4
5
2

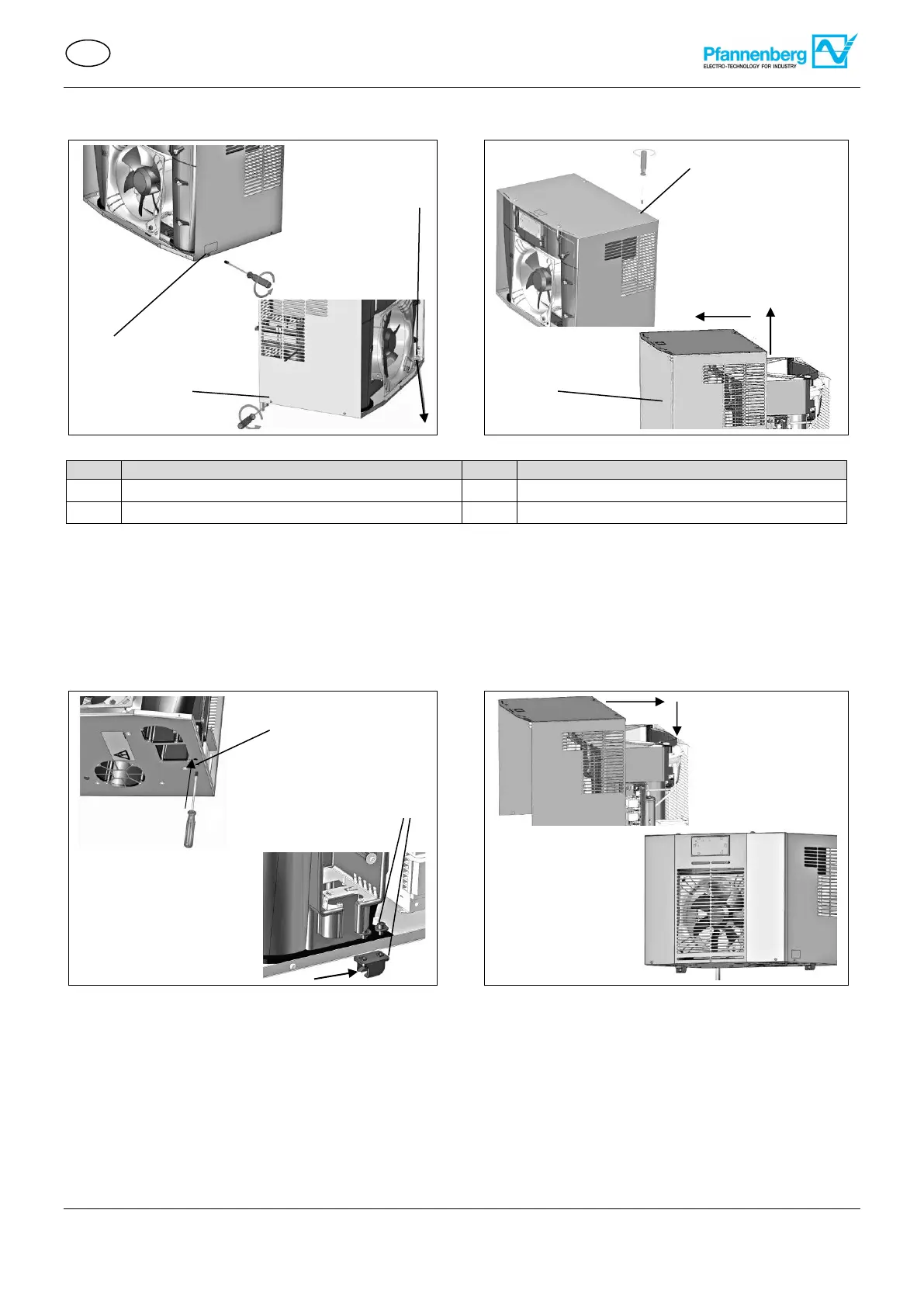

Illustration 23 – Desserrer le capot de l’appareil
6
7
Illustration 25 – Montage de la fixation
Illustration 26 – Remonter le capot
Illustration 24 - Retirer le capot de l’appareil
