Instrucciones de servicio del multicontrolador (MC) 086100039 para DTT 6801 © Pfannenberg GmbH Página 11de 49
E
2.4.5 Principio de funcionamiento: circuito de refrigeración
N.º
Leyenda
N.º
Leyenda
1
Compresor
2
Comprobar el funcionamiento del ventilador
3
Válvula de expansión
4
Evaporador
5
Ventilador del condensador (externo):
6
Ventilador del evaporador (interno)
7
Control electrónico con sensor de
temperatura
Los climatizadores constan de diferentes componentes (véase la figura del circuito de refrigeración).
 El compresor (1) condensa el refrigerante a alta presión. Aumenta la temperatura.
 En el condensador (2) se transmite este calor al aire ambiente. El refrigerante se licua.
 El ventilador (5) del condensador aspira aire ambiente mediante el condensador (2) y lo transmite al entorno.
 Si el refrigerante pasa a la válvula de expansión (3), disminuye la presión.
 En el evaporador (4), el refrigerante extrae calor del aire del interior del armario y lo evapora. El aire del interior
del armario se enfría y se le elimina la humedad.
 El ventilador-del evaporador(6) aspira el aire del interior del armario a través del evaporador (4) y lo vuelve a
transmitir, ya frío, al armario eléctrico.
 Los climatizadores se controlan mediante un sensor de temperatura (7). Registra el aire del interior del armario
eléctrico.
2.4.6 Plan de seguridad
ADVERTENCIA
Riesgo debido a la modificación de los dispositivos de seguridad
Cuando los dispositivos de seguridad no funcionan o están defectuosos, pueden producirse graves
accidentes.
 Queda prohibido realizar cualquier modificación en la unidad, sobre todo en sus dispositivos de seguridad.
 En caso de dispositivos de seguridad defectuosos , detener inmediatamente la unidad.
 Los climatizadores cuentan con un presostato verificado conforme a EN 12263. Reacciona en caso de aumento
de la presión en el circuito de refrigeración con una desconexión automática.
 Los ventiladores y compresores están protegidos contra sobrecarga y sobrecalentamiento: P. ej., el compresor
está protegido contra sobretemporización.
Función de protección adicional (únicamente climatizadores con opción anticongelante):
 En caso de riesgo de formación de hielo, se desconectan los compresores y los ventiladores.
 No vuelven a estar conectados hasta que se reinicia el sistema.

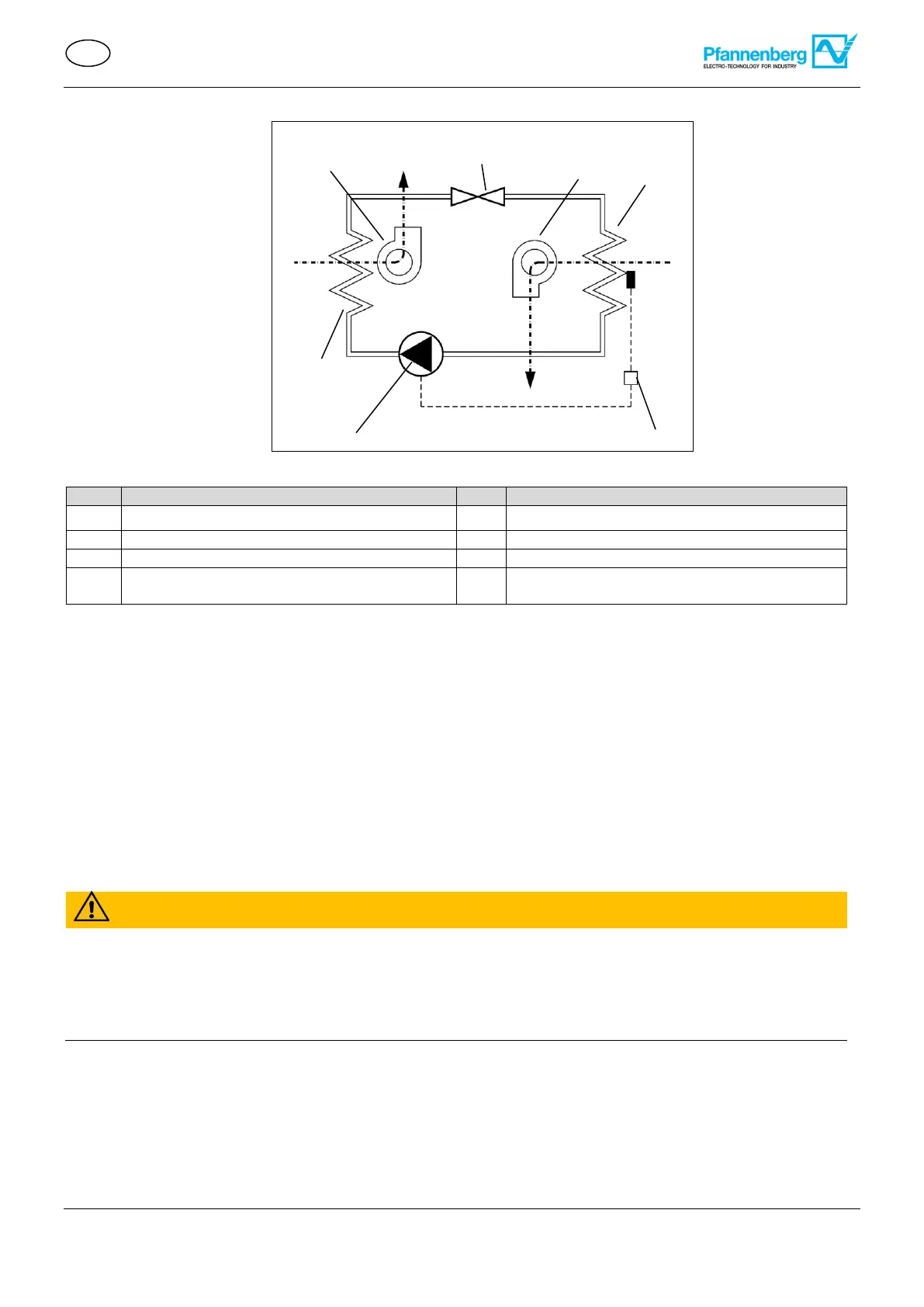

Figura9: circuito de refrigeración
1
2
3
5
6
4
7
